APBL-MZ-B-25-HP

Interface tipo torre Mazak para o adaptador da lâmina

Adaptador estacionário. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Sob encomenda na Sandvik Coromant

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO: APBL-MZ-B-25-HP
Código compactado: APBL-MZ-B-25-HP
Material ID: 6749554
Família: Adaptação
Tipo: Adaptador estacionário — reto
Quantidade por embalagem: 1
Quantidade mínima: 1
Peso unitário: 3,939 kg
EAN: 26749554
NCM: 846693
UNSPSC: 27112807
eCl@ss 13: 21022036
Origem: DE
Lançamento: 03/12/2014
CoroPak de lançamento: 15.1

Arquivos CAD

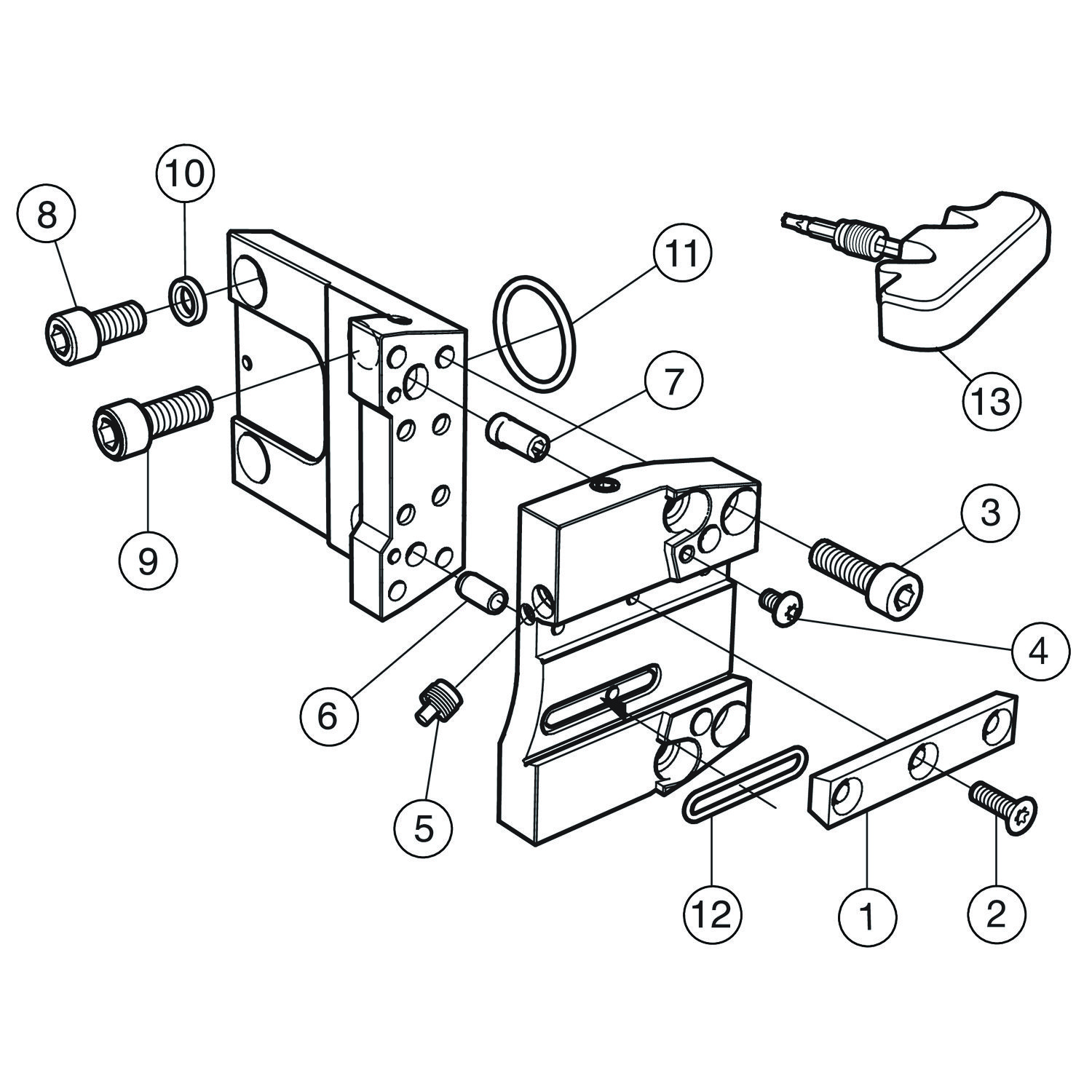

Itens inclusos

1 × 5431 115-09 Cunha
3 × 5513 015-12 Parafuso
4 × 3212 010-410 Parafuso
1 × 3212 100-306 Parafuso
1 × 5691 034-01 Bico
1 × 3111 050-611 Pino paralelo
1 × 5333 011-01 Excêntrico
4 × 3212 010-411 Parafuso
1 × 5641 005-100 Anel O-ring

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Documentos

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (v_c, f_n, a_p) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

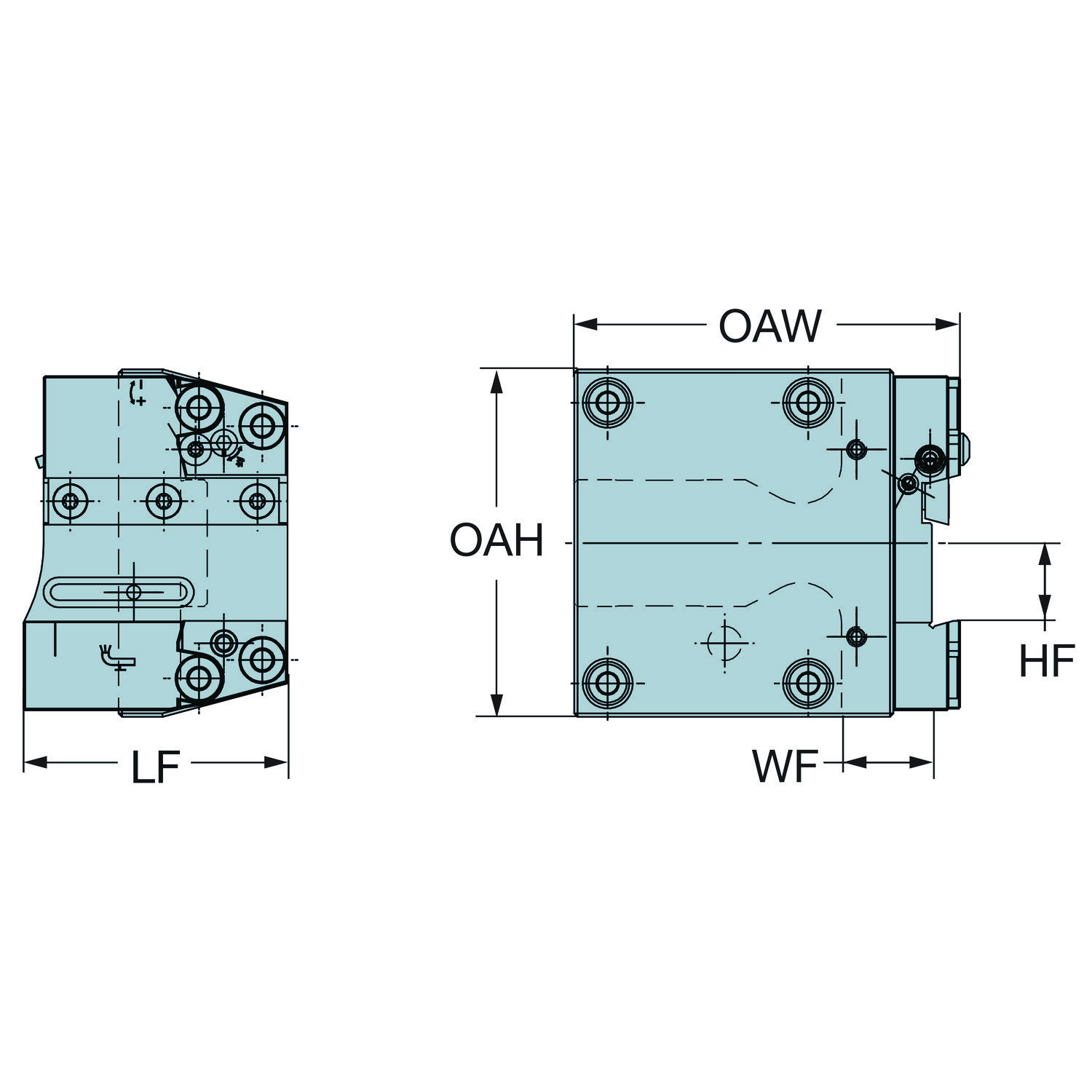

Ficha técnica ISO 13399, como a fábrica publica.

Parâmetro	Código	Valor
Altura funcional	HF_1	25 mm
Altura total	OAH	114 mm
Balanço máximo	OHX	33 mm
Código do material do corpo	BMC	Aço
Código para tipo entrada da refrigeração	CNSC	Descentralizada pelo flange e axial
Comprimento funcional	LF_1	33 mm
Direção da interface de adaptação da máquina	ADINTMS	Mazak interface de torre fixa (não acionada) — tamanho MZ-B
Direção de interface de adaptação da peça	ADINTWS	Corte off e canais lâmina — tamanho 25L
Largura funcional	WF_1	27 mm
Largura total	OAW	125.5 mm
Pressão de refrigeração	CP	80 mm
Propriedade antivibração	DPC	Não
Sensor embutido	SEP	Não
Sentido	HAND	Esquerda
Tipo código de saída de refrigeração	CXSC	Saída radial
Torque	TQ	10 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
