Sandvik Coromant · Catálogo · Adaptação · Adaptador estacionário · Reto

APBL-25Y-BC — Foto do produto

Foto do produto

Adaptação · Adaptador estacionário — reto

APBL-25Y-BC

Transportador de lâminas para lâminas de corte no eixo Y

Adaptador estacionário. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.

Ciclo de vida: Liberado Sob encomenda na Sandvik Coromant

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Solicitar cotação

Material deste produto

Catálogos, folders, apresentações, casos práticos e vídeos selecionados para APBL-25Y-BC.

Torneamento no eixo Y — CoroTurn Prime e CoroPlex YTFolder · Sandvik Coromant · PDFSandvik - Eixo Y (Y-axis) - FolderCatálogo · Sandvik Coromant · ler no site

Biblioteca técnica: tudo sobre eixo Y · Todos os catálogos · Videoteca · Casos práticos

Dados principais

Código ISO
APBL-25Y-BC
Código compactado
APBL-25Y-BC
Material ID
8093927
Família
Adaptação
Tipo
Adaptador estacionário — reto
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
1 kg
EAN
7323226124262
NCM
846693
UNSPSC
27112807
eCl@ss 13
21022036
Origem
DE
Lançamento
18/02/2021
CoroPak de lançamento
21.2

Arquivos CAD

A fábrica não publica DXF 2D para este item.

Documentos

Ver em realidade aumentada: em breve.

Dados de corte

A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

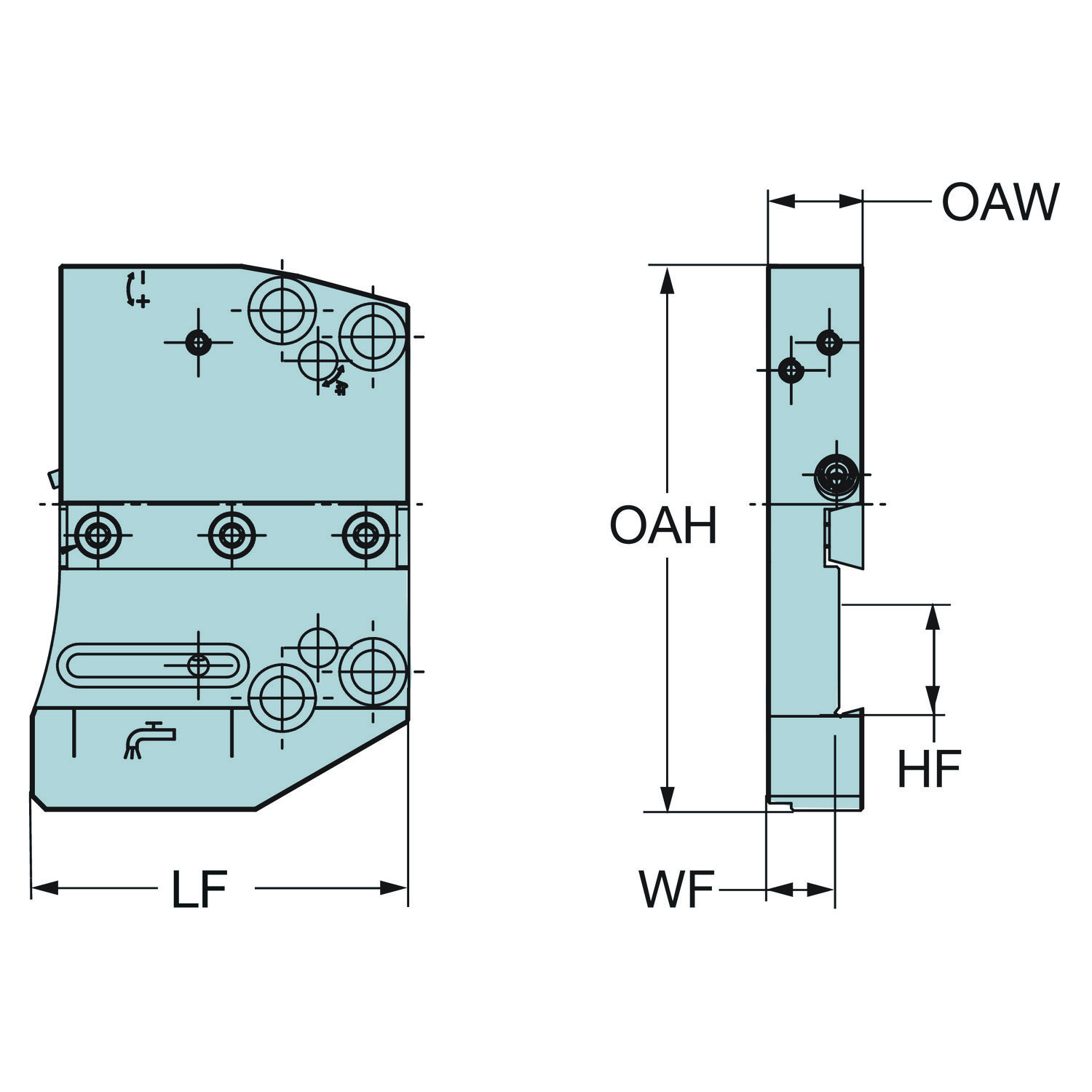

ParâmetroCódigoValor
Altura funcional HF_1 25 mm
Altura total OAH 114 mm
Balanço máximo OHX 79 mm
Código do material do corpo BMC Aço
Código para tipo entrada da refrigeração CNSC Entrada axial concêntrica
Comprimento funcional LF_1 79 mm
Comprimento total OAL 79 mm
Direção da interface de adaptação da máquina ADINTMS Torre adaptador flange interface — tamanho 30
Direção de interface de adaptação da peça ADINTWS Corte off e canais lâmina — tamanho 25L
Largura funcional WF_1 20 mm
Largura total OAW 20 mm
Peso do item WT 1 kg
Pressão de refrigeração CP 80 bar
Pressão de refrigeração CP 80 mm
Propriedade antivibração DPC Não
Sensor embutido SEP Não
Sentido HAND Esquerda
Tipo código de saída de refrigeração CXSC Saída radial
Torque TQ 10 Nm
Torque TQ 10 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
