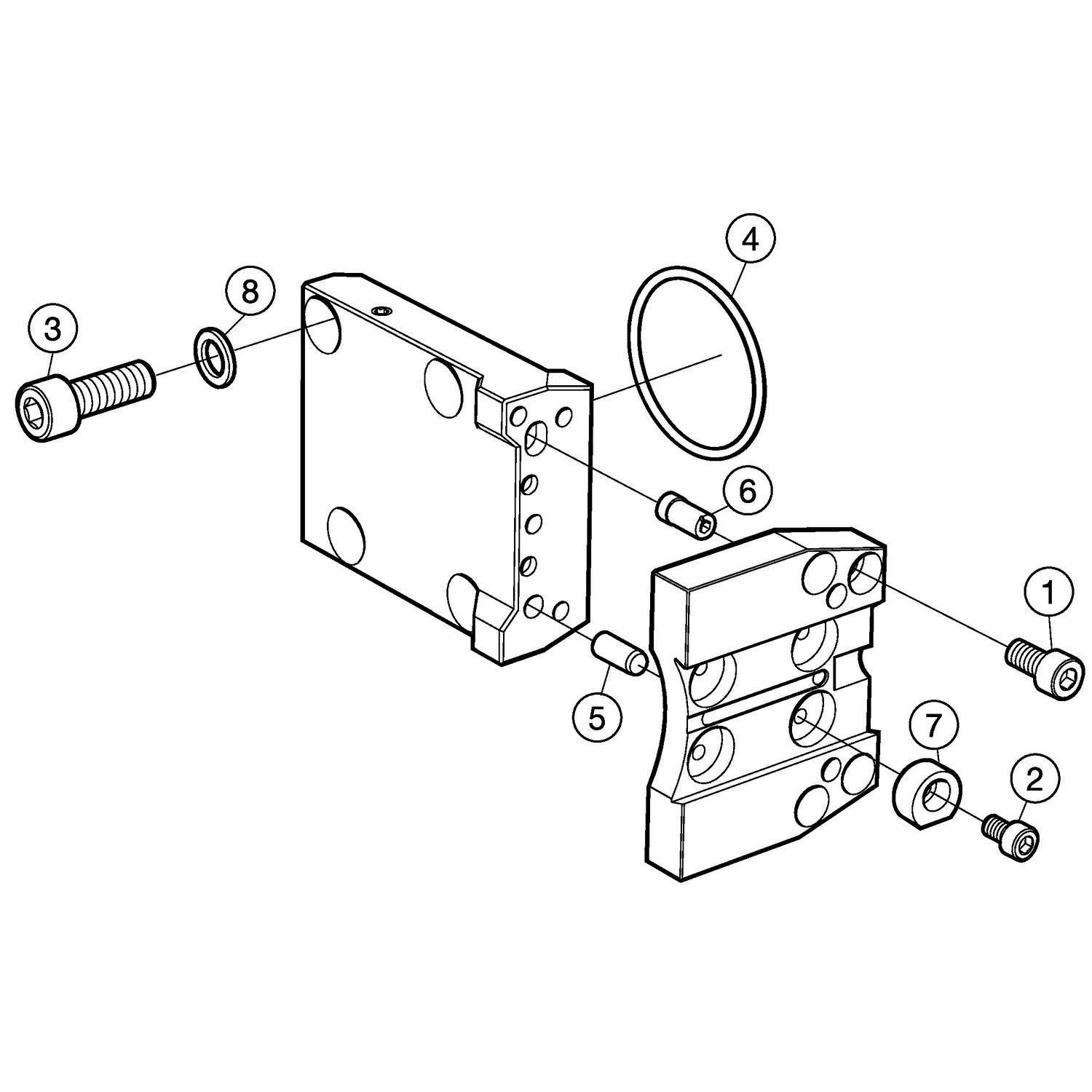

Foto do produto
Adaptação · Adaptador estacionário — reto
APB-TNE-OK60A-25
Interface tipo torre Okuma para o adaptador da lâmina
Item de adaptação. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.
Descontinuado
Item descontinuado pela Sandvik Coromant: a Hailtools indica a alternativa atual para a sua aplicação.
A Sandvik Coromant indica no lugar:
APBL-OK60A-25-HP — Interface tipo torre Okuma para o adaptador da lâminaMaterial deste produto
Catálogos, folders, apresentações, casos práticos e vídeos selecionados para APB-TNE-OK60A-25.
Ferramentas rotativas 2020 — fresamento, furação, mandrilamentoCatálogo · Sandvik Coromant · PDF
Ferramentas para operações eficientes de cortes e canaisFolder · Sandvik Coromant · PDFBiblioteca técnica · Todos os catálogos · Videoteca · Casos práticos
Dados principais
- Código ISO
- APB-TNE-OK60A-25
- Código compactado
- APB-TNE-OK60A-25
- Material ID
- 6144197
- Família
- Adaptação
- Tipo
- Adaptador estacionário — reto
- Peso unitário
- 3,146 kg
- EAN
- 26144197
- UNSPSC
- 27112807
- eCl@ss 13
- 21022090
- Lançamento
- 25/02/2012
- CoroPak de lançamento
- 12.1
Arquivos CAD
- STP básico 74667806.stp
- STP detalhado 74667805.stp
- DXF 2D 74667804.dxf
- Pacote GTC ZIP, para importar a ferramenta no CAM
- Dados básicos da ferramenta ISO 13399, formato P21
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Altura funcional | HF_1 | 25 mm |
| Altura total | OAH | 100 mm |
| Balanço máximo | OHX | 77 mm |
| Código do material do corpo | BMC | Aço |
| Código para tipo entrada da refrigeração | CNSC | Descentralizada pelo flange e axial |
| Comprimento funcional | LF_1 | 77 mm |
| Comprimento total | OAL | 84 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Okuma interface de torre fixa (não acionada) — tamanho OK60A |
| Direção de interface de adaptação da peça | ADINTWS | Corte off e canais lâmina — tamanho 25L |
| Largura funcional | WF_1 | 26 mm |
| Largura total | OAW | 131 mm |
| Peso do item | WT | 3.146 kg |
| Pressão de refrigeração | CP | 80 bar |
| Propriedade antivibração | DPC | Não |
| Sensor embutido | SEP | Não |
| Sentido | HAND | Neutro |
| Tipo código de saída de refrigeração | CXSC | Saída radial |
