APB-TNE-MZ68A-25

Interface tipo torre Mazak para o adaptador da lâmina

Item de adaptação. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.

Descontinuado

Pedir alternativa à engenharia

Item descontinuado pela Sandvik Coromant: a Hailtools indica a alternativa atual para a sua aplicação.

Pedir alternativa

Material deste produto

Catálogos, folders, apresentações, casos práticos e vídeos selecionados para APB-TNE-MZ68A-25.

Ferramentas rotativas 2020 — fresamento, furação, mandrilamentoCatálogo · Sandvik Coromant · PDF

Ferramentas para operações eficientes de cortes e canaisFolder · Sandvik Coromant · PDF

Biblioteca técnica · Todos os catálogos · Videoteca · Casos práticos

Dados principais

Código ISO: APB-TNE-MZ68A-25
Código compactado: APB-TNE-MZ68A-25
Material ID: 6039769
Família: Adaptação
Tipo: Adaptador estacionário — reto
Peso unitário: 4,212 kg
EAN: 26039769
UNSPSC: 27112807
eCl@ss 13: 21022036
Lançamento: 10/06/2011
CoroPak de lançamento: 11.2

Arquivos CAD

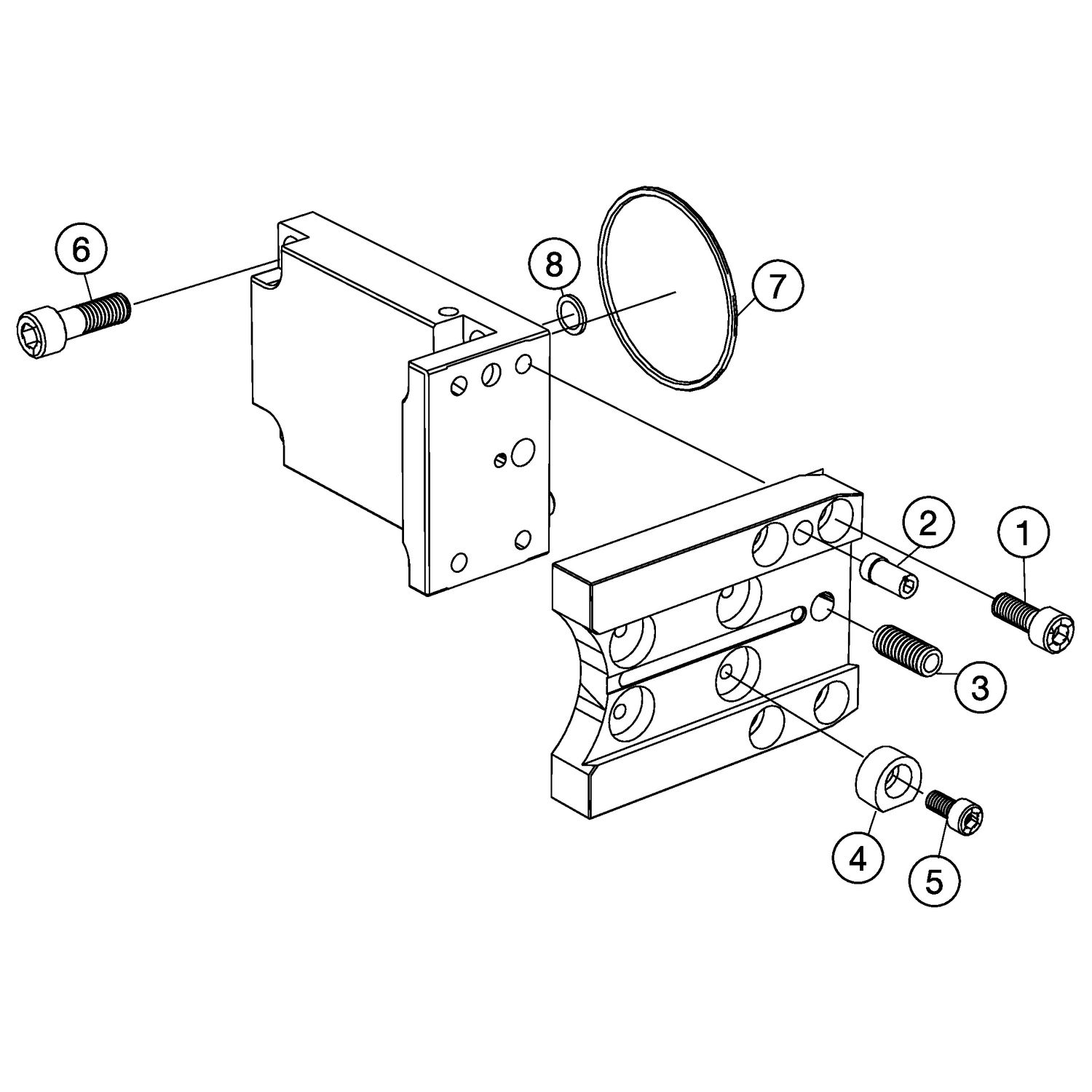

Itens inclusos

4 × 3212 010-410 Parafuso
1 × 5333 011-01 Pino excêntrico
1 × 3111 050-611 Pino paralelo
2 × 5431 123-01 Cunha
2 × 3212 010-357 Parafuso
4 × 3212 010-463 Parafuso
1 × 5641 001-94 Anel O-ring
2 × 5641 070-05 Vedação Kantseal

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (v_c, f_n, a_p) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

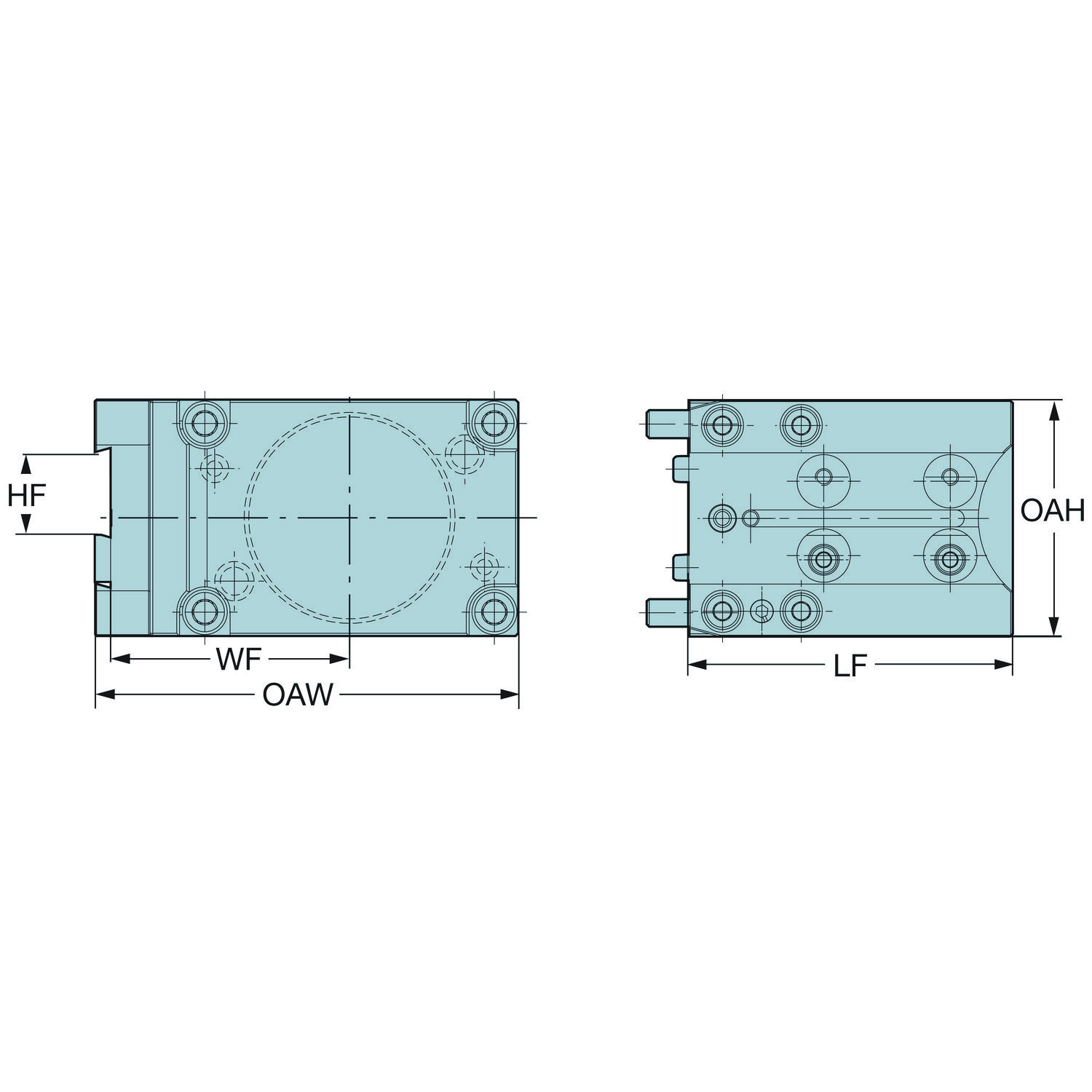

Parâmetro	Código	Valor
Altura funcional	HF_1	25 mm
Altura total	OAH	100 mm
Balanço máximo	OHX	115.5 mm
Código do material do corpo	BMC	Aço
Código para tipo entrada da refrigeração	CNSC	Descentralizada pelo flange e axial
Comprimento funcional	LF_1	115.5 mm
Comprimento total	OAL	115.5 mm
Direção da interface de adaptação da máquina	ADINTMS	Mazak interface de torre fixa (não acionada) — tamanho MZ68A
Direção de interface de adaptação da peça	ADINTWS	Corte off e canais lâmina — tamanho 25L
Largura funcional	WF_1	85 mm
Largura total	OAW	150.5 mm
Peso do item	WT	4.212 kg
Pressão de refrigeração	CP	80 bar
Propriedade antivibração	DPC	Não
Sensor embutido	SEP	Não
Sentido	HAND	Neutro
Tipo código de saída de refrigeração	CXSC	Saída radial

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
