APB-TNE-CDI80-25

Interface tipo torre CDI 80 para o adaptador da lâmina

Adaptador estacionário. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Sob encomenda na Sandvik Coromant

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO: APB-TNE-CDI80-25
Código compactado: APB-TNE-CDI80-25
Material ID: 6039766
Família: Adaptação
Tipo: Adaptador estacionário — reto
Quantidade por embalagem: 1
Quantidade mínima: 1
Peso unitário: 5,583 kg
EAN: 26039766
NCM: 846693
UNSPSC: 27112807
eCl@ss 13: 21022036
Origem: DE
Lançamento: 10/06/2011
CoroPak de lançamento: 11.2

Arquivos CAD

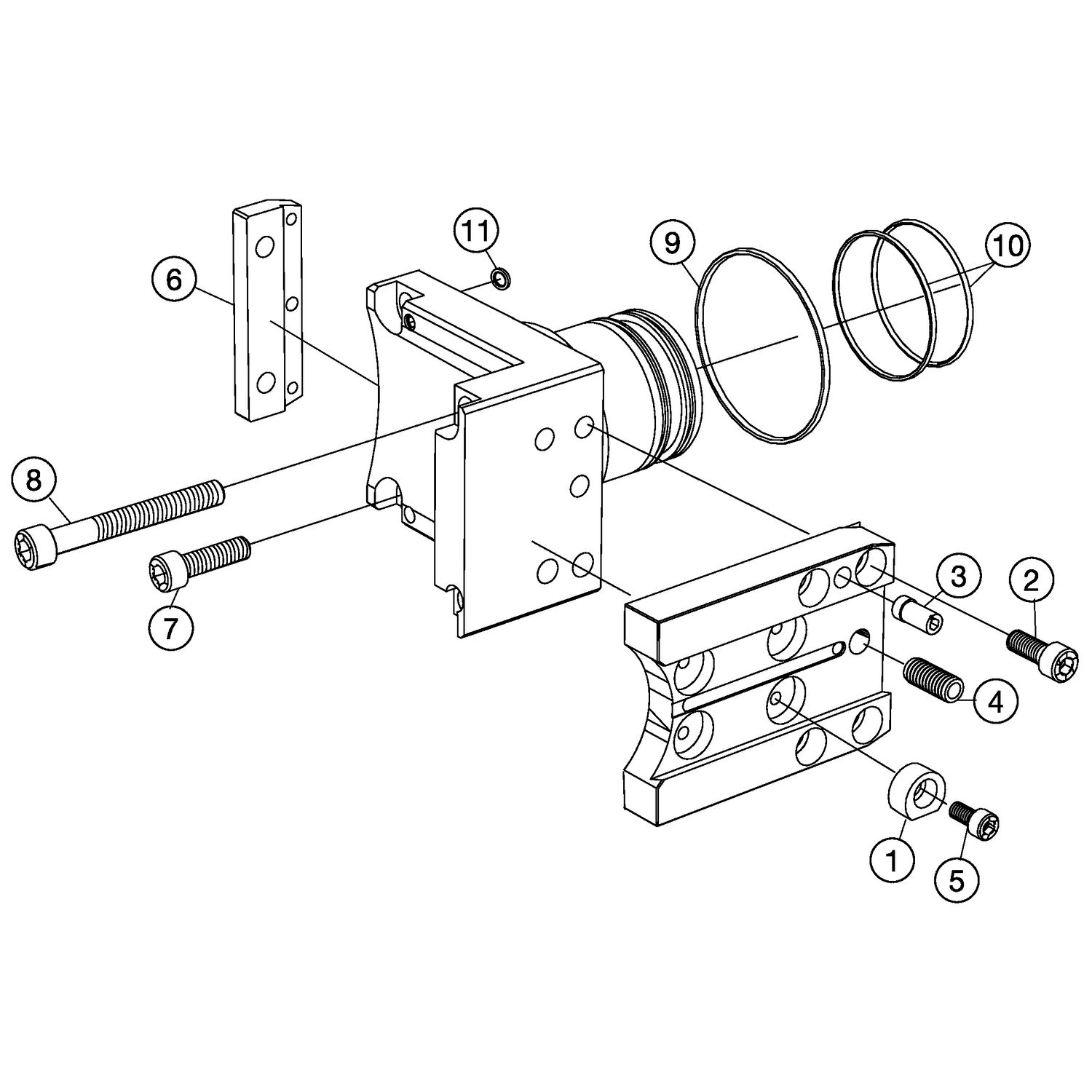

Itens inclusos

2 × 5431 123-01 Cunha
4 × 3214 010-410 Parafuso
1 × 5333 011-01 Pino excêntrico
1 × 3111 020-611 Pino paralelo
2 × 3212 010-357 Parafuso
1 × 5336 002-02 Placa de ajuste
2 × 3214 010-411 Parafuso
4 × 3212 010-462 Parafuso
1 × 5641 001-79 Anel O-ring
2 × 5641 005-104 Anel O-ring
2 × 5641 070-04 Vedação Kantseal

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Documentos

Instruções de manuseio PDF

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (v_c, f_n, a_p) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

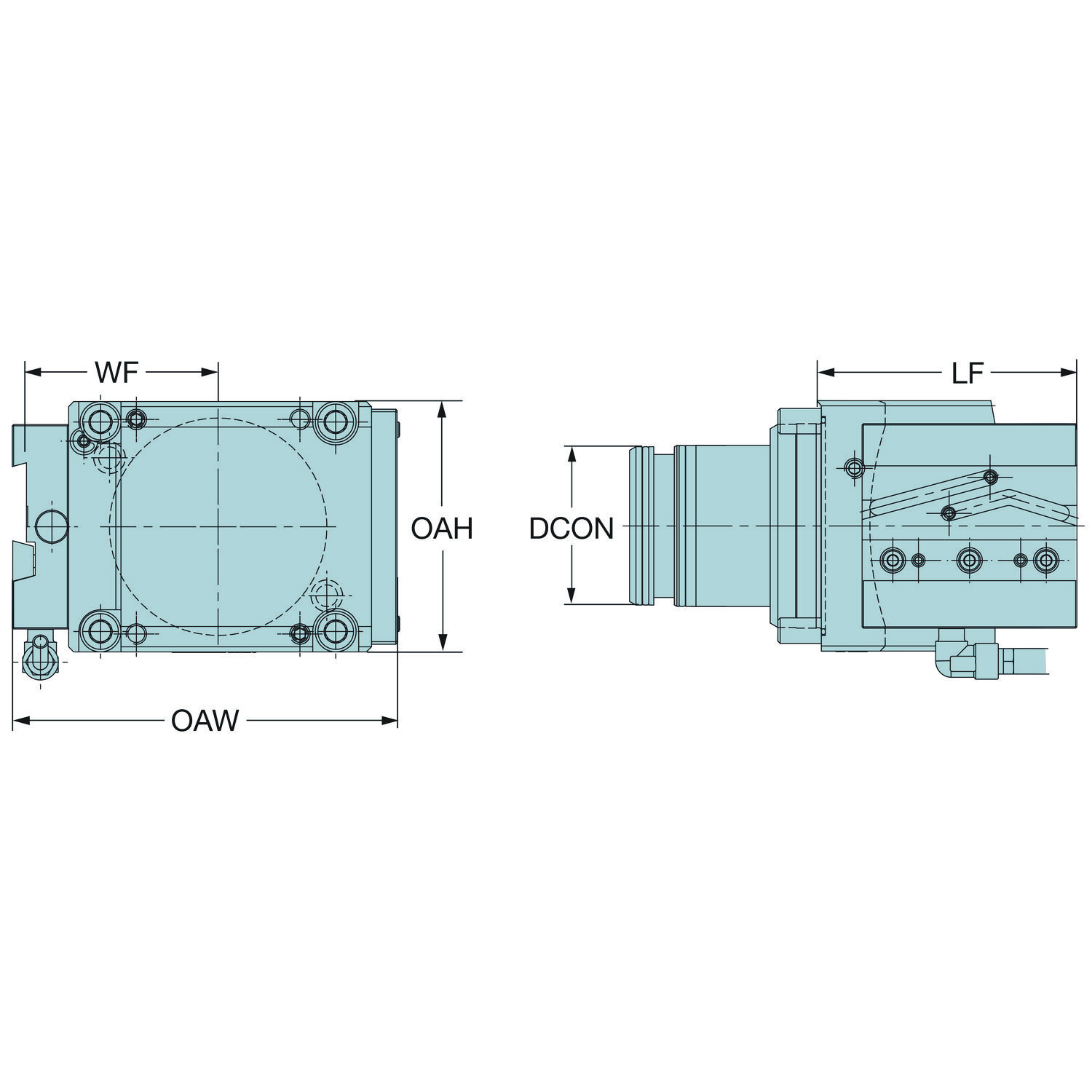

Parâmetro	Código	Valor
Altura funcional	HF_1	25 mm
Altura total	OAH	98 mm
Balanço máximo	OHX	116 mm
Código do material do corpo	BMC	Aço
Código para tipo entrada da refrigeração	CNSC	Descentralizada pelo flange e axial
Comprimento funcional	LF_1	116 mm
Diâmetro da conexão	DCONMS	80 mm
Direção da interface de adaptação da máquina	ADINTMS	CDI interface de torre fixa (não acionada) — tamanho CDI80
Direção de interface de adaptação da peça	ADINTWS	Corte off e canais lâmina — tamanho 25L
Largura funcional	WF_1	84 mm
Largura total	OAW	159.5 mm
Pressão de refrigeração	CP	80 mm
Propriedade antivibração	DPC	Não
Sensor embutido	SEP	Não
Sentido	HAND	Neutro
Shank length (metric)	LS	75 mm
Tipo código de saída de refrigeração	CXSC	Saída radial

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.
