Ferramentas · Fresa de facear e mergulho intercambiável
A600-032O32-10H
Corpo de Fresa de facear CoroMill® 600
Fresa · diâmetro de corte 21,75 mm, comprimento funcional 190,5 mm, 4 arestas efetivas. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.
Ciclo de vida: Liberado Sob encomenda na Sandvik Coromant
Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Preço, prazo e condição para a sua quantidade, direto no seu WhatsApp. Leva menos de um minuto.
Sandvik Coromant, SCHUNK, Blaser Swisslube e Blum-Novotest só podemos vender nos estados onde somos autorizados. Dormer e demais itens, para todo o Brasil. O pedido segue e a equipe indica a opção para o seu estado.
A equipe da Hailtools responde no seu WhatsApp em horário comercial. Se preferir adiantar, chame agora:
Continuar no WhatsAppCliente Hailtools? Entre para ver o seu preço
Material deste produto
Catálogos, folders, apresentações, casos práticos e vídeos selecionados para A600-032O32-10H.
Casos práticos da Hailtools
CoroMill® MS60Caso prático da Hailtools · Fresamento · com vídeo · mesma operação
CoroMill® QDCaso prático da Hailtools · Fresamento · com vídeo · mesma operação
CoroMill® 345Caso prático da Hailtools · Fresamento · com vídeo · mesma operaçãoVídeos
Transmissão CoroMill® Plura Insights: Episódio 4 - Fresamento de RoscasSandvik Coromant · YouTube · mesma operação
Transmissão CoroMill® Plura Insights: Episódio 2 - Fresamento de cavidadesSandvik Coromant · YouTube · mesma operação
Operações de fresamento de face com múltiplas arestas com CoroMill® 745Sandvik Coromant · YouTube · mesma operaçãoBiblioteca técnica: tudo sobre CoroMill 600 · Todos os catálogos · Videoteca · Casos práticos
Dados principais
- Código ISO
- A600-032O32-10H
- Código compactado
- A600-032O32-10H
- Material ID
- 7082848
- Família
- Ferramentas
- Tipo
- Fresa de facear e mergulho intercambiável
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário
- 1,039 kg
- EAN
- 7323221197957
- NCM
- 846610
- UNSPSC
- 23242511
- eCl@ss 13
- 21180804
- Origem
- US
- Lançamento
- 19/02/2017
- CoroPak de lançamento
- 17.1
Arquivos CAD
- STP básico 76061599.stp
- STP detalhado 76061597.stp
- DXF 2D 76061598.dxf
- Pacote GTC ZIP, para importar a ferramenta no CAM
- Dados básicos da ferramenta ISO 13399, formato P21

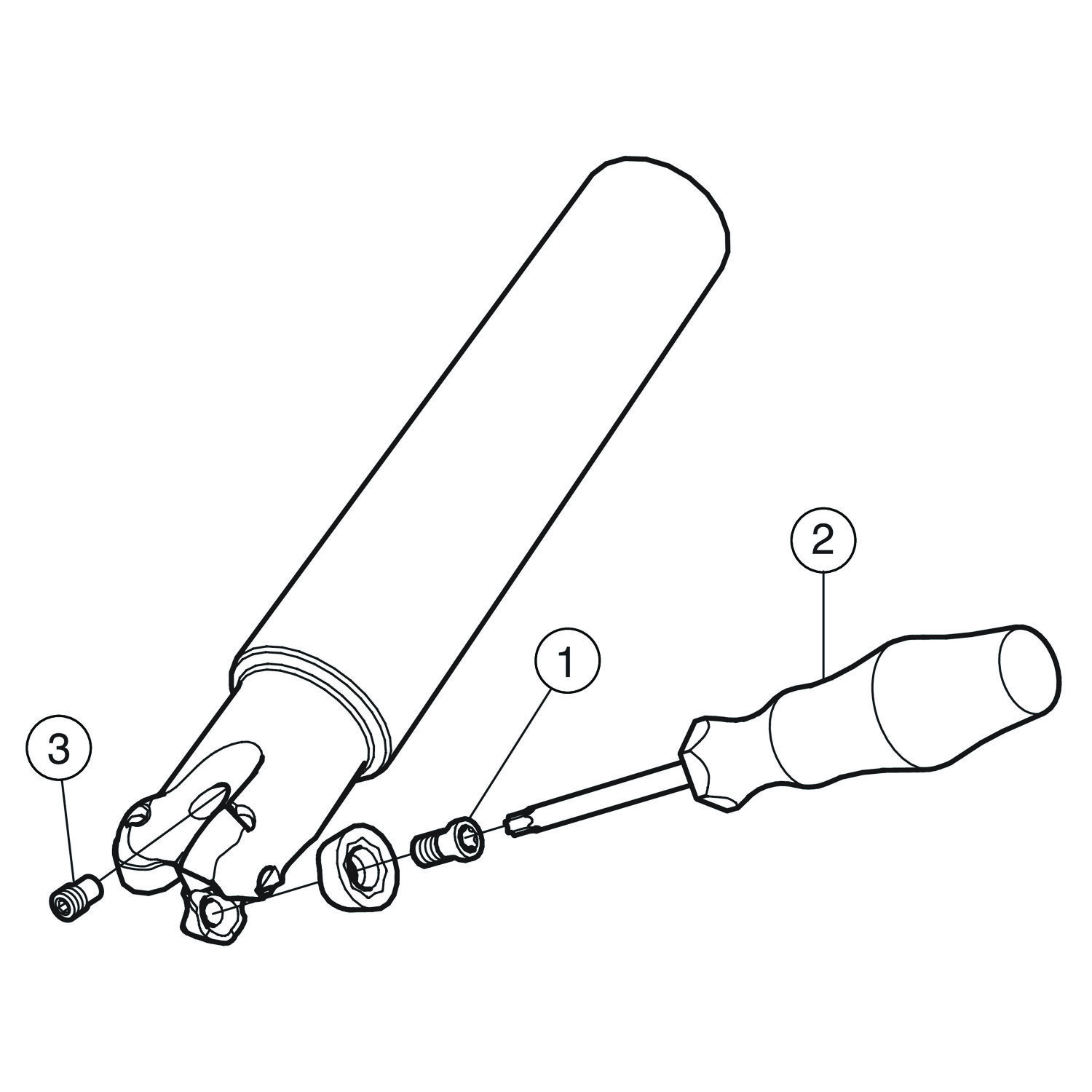

Itens inclusos
- 4 × 5513 020-75 Parafuso da pastilha
- 1 × 5680 046-02 Chave de parafuso
Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.
Ver em realidade aumentada: em breve.
Dados de corte
A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item Pedir à engenharia no WhatsApp

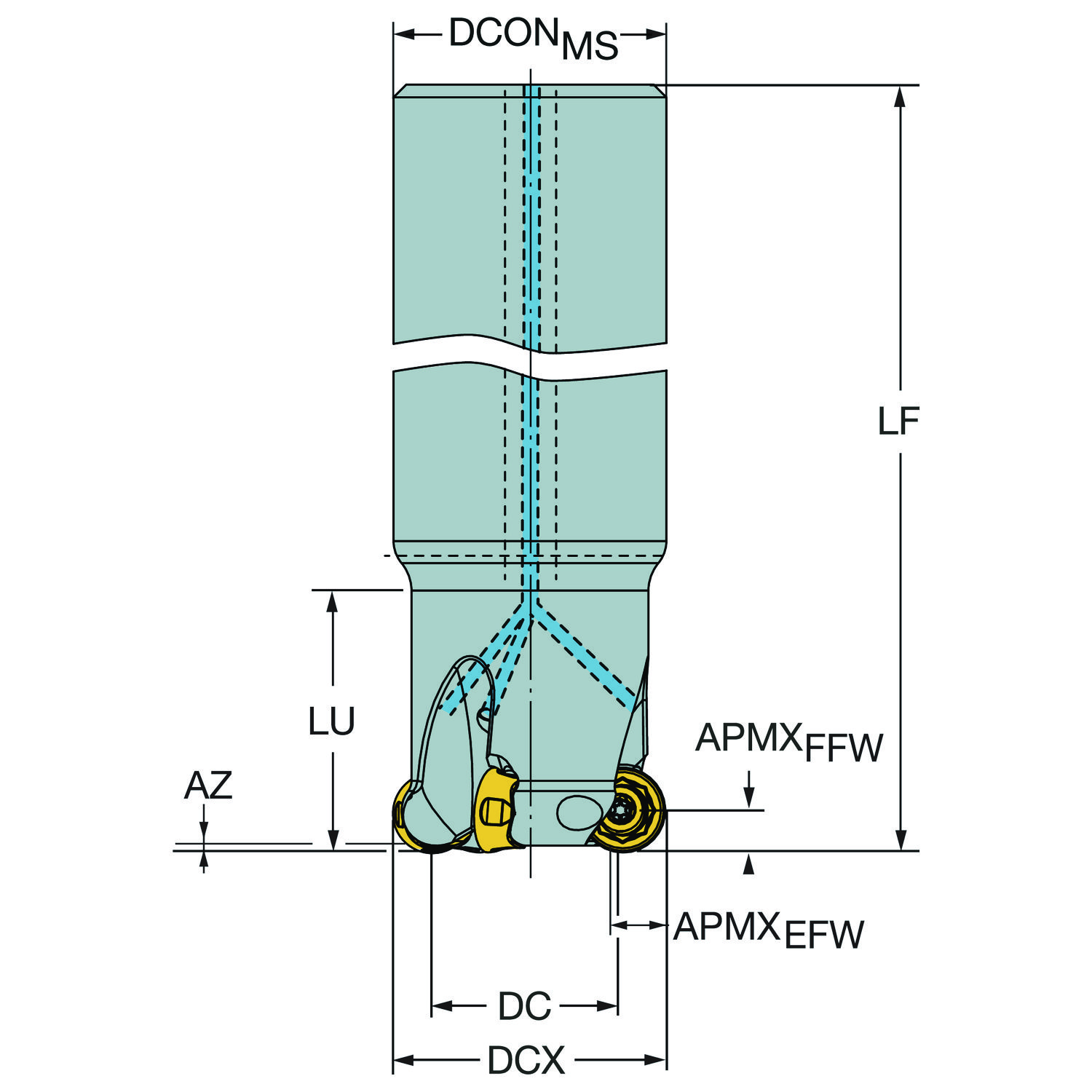

Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo máximo de usinagem em rampa | RMPX | 4.5 |
| Código do material do corpo | BMC | Aço |
| Código do tipo de fixação | MTP | Fixação com parafuso pelo furo |
| Código para tipo entrada da refrigeração | CNSC | Entrada axial concêntrica |
| Comprimento de fixação | LSCMS | 154.2 mm |
| Comprimento funcional | LF | 190.5 mm |
| Diâmetro da conexão | DCONMS | 31.75 mm |
| Diâmetro de corte | DC | 21.75 mm |
| Diâmetro de corte máximo | DCX | 31.75 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Haste cilíndrica sem recursos de fixação (sem flange) — polegada: 1 1/4 |
| Número de pastilhas | CICT_2 | 4 |
| Número efetivo de arestas de corte na parte periférica | ZEFP | 4 |
| Parte 2 dos identificadores da interface da pastilha | CUTINT_MASTER_2 | CoroMill 600 — tamanho 1045 (600-1045) |
| Pressão de refrigeração | CP | 50 mm |
| Profundidade de corte máxima | APMX_EFW | 5 mm |
| Profundidade de corte máxima | APMX_FFW | 5 mm |
| Propriedade antivibração | DPC | Não |
| Rotação máxima | RPMX | 17400 |
| Sensor embutido | SEP | Não |
| Sentido | HAND | Direita |
| Shank length (metric) | LS | 154.2 mm |
Pastilhas que entram nesta ferramenta, pelo assento declarado no cadastro. · 15 no catálogo
600-1045E-ML 1010 Pastilha CoroMill® 600 para fresamento Entrega imediata
600-1045E-ML 1040 Pastilha CoroMill® 600 para fresamento
600-1045E-ML 1130 Pastilha CoroMill® 600 para fresamento
600-1045E-ML 1230 Pastilha CoroMill® 600 para fresamento
600-1045E-ML S30T Pastilha CoroMill® 600 para fresamento
600-1045E-ML S40T Pastilha CoroMill® 600 para fresamento
600-1045M-ML 1010 Pastilha CoroMill® 600 para fresamento
600-1045M-ML 1040 CoroMill® 600, pastilha para fresamento
600-1045M-ML 1130 Pastilha CoroMill® 600 para fresamento
600-1045M-ML 1230 Pastilha CoroMill® 600 para fresamento
600-1045M-ML S30T Pastilha CoroMill® 600 para fresamento
600-1045M-ML S40T Pastilha CoroMill® 600 para fresamento
600R-1045M-MM 1130 Pastilha CoroMill® 600 para fresamento
600R-1045M-MM 1230 Pastilha CoroMill® 600 para fresamento
600R-1045M-MM 4240 Pastilha CoroMill® 600 para fresamento Nada com esse termo. Tente só o início do código.
Adaptadores, mandris e pinças que recebem este item do lado da máquina. Haste cilíndrica entra em mandril hidráulico, térmico ou de pinça do mesmo diâmetro; haste Weldon também em porta-Weldon. · 10 no catálogo
132L-A24-A20 Luva cilindrica
132L-A32-A20 Luva cilindrica
132L-A40-A20 Luva cilindrica
132N-40A20 Luva cilindrica
A393.277-125 02 085A Cassete para adaptador de broca ajustável
A416.2-LX31-38 Bucha excêntrica
AA3B27-40 32 090 CAT-V para adaptador ISO 9766
AA3B27-50 32 090 CAT-V para adaptador ISO 9766
HA06-A-SH32-S-120 HSK para mandril iLock com fixação térmica
HA10-A-SH32-S-120 HSK para mandril iLock com fixação térmica Nada com esse termo. Tente só o início do código.
Parafusos, chaves, calços e grampos desta ferramenta: os que já vêm com ela e os de reposição, vendidos à parte. Quem tem página no catálogo abre com um clique.
