600-1045E-ML 1010

Pastilhas · Milling insert - general

600-1045E-ML 1010

Pastilha CoroMill® 600 para fresamento

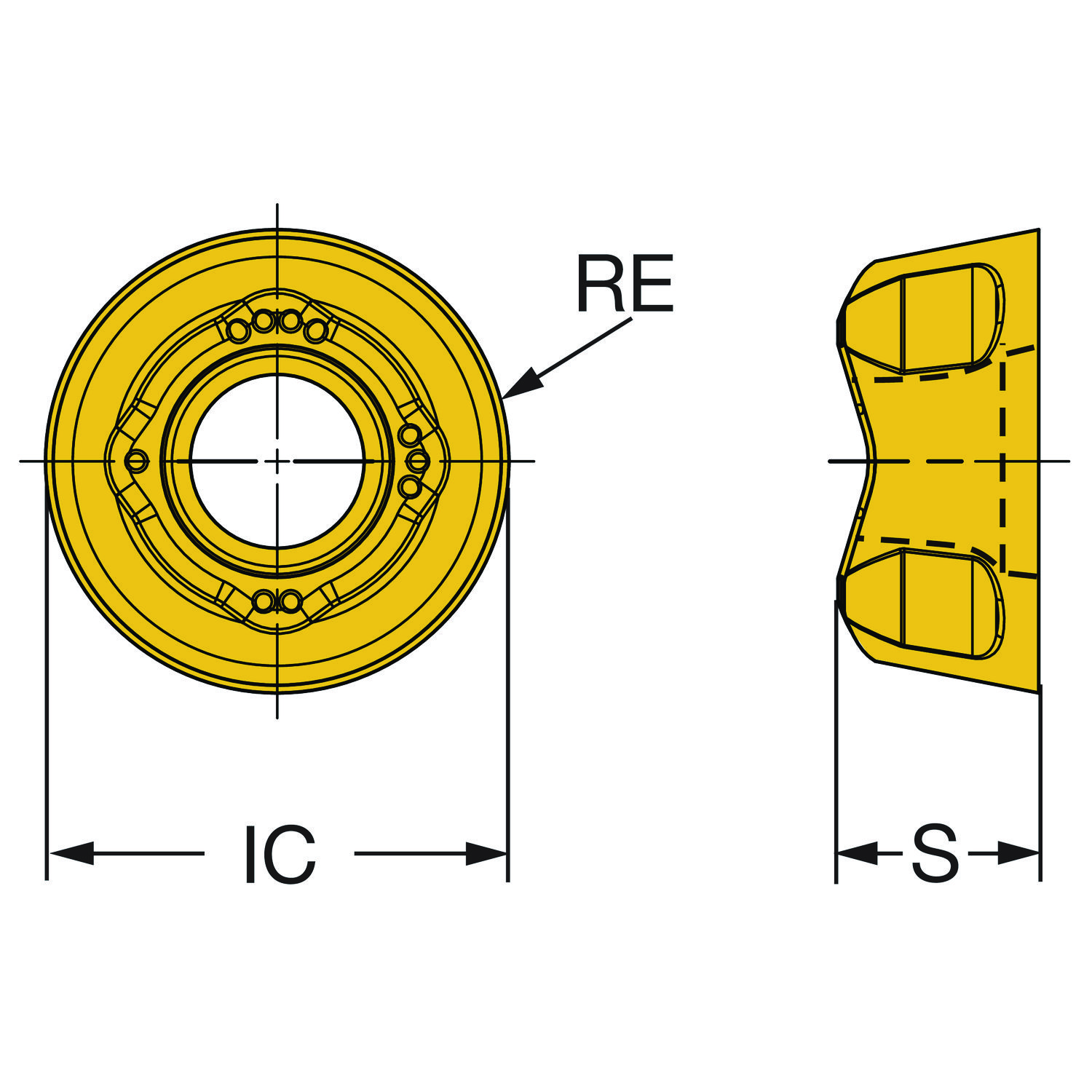

Pastilha para fresamento · classe 1010 com cobertura PVD · círculo inscrito 10 mm, raio de ponta 5 mm, espessura 4,5 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Compra imediata na loja Hailtools.

Classe 1010 Preço na loja Sob encomenda na Sandvik Coromant

Entrega imediata

R$117,05 a unidade · pacote com 10. Prazo e condições da loja Hailtools.

Dados principais

Código ISO
600-1045E-ML 1010
Código compactado
600-1045E-ML1010
Material ID
6411701
Família
Pastilhas
Tipo
Milling insert - general
Classe
1010
Cobertura
TIALN
Processo de cobertura
PVD
Substrato
WC
Quantidade por embalagem
10
Quantidade mínima
10
Peso unitário (kg)
1.89 Gram
EAN
26411701
NCM
820900
UNSPSC
23242105
eCl@ss 13
21182010
Origem
US
Lançamento
19/02/2017
CoroPak de lançamento
17.1

Arquivos CAD

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Ângulo de saída da pastilha GAN 20
Classe GRADE 1010
Código de condições da aresta de corte CECC sharp
Código de montagem da pastilha IFS Partly cylindrical, 40-60 deg countersink on one or two sides
Código do formato da pastilha SC Round
Código do tamanho do assento da pastilha SSC_M 10
Código do tamanho do assento da pastilha SSC_N 10
Designação da aplicação do quebra-cavacos por fabricante CBMD ML
Diâmetro do círculo inscrito IC 10 mm
Diâmetro do furo de fixação D1 4.5 mm
Espessura da pastilha S 4.5 mm
Formato e tamanho da pastilha CUTINT_SIZESHAPE CoroMill 600 -size 1045
ISO Cutting Tool Material ISOMAT Coated WC
ISO nível de classificação de material Todos TMC1 P
Número de arestas de corte CEDC 4
Profundidade de corte máxima APMX 5 mm
Quantidade de lados de um item da ferramenta ou item de corte NSIDE single sided
Raio do canto RE 5 mm
Sensor embedded property SEP Não
Sentido HAND Neutro
Tipo de operação CTPT light

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
