Ferramentas · Fresa de facear e mergulho intercambiável
600-042C4-10H
Corpo de Fresa de facear CoroMill® 600
Fresa · diâmetro de corte 32 mm, comprimento funcional 50 mm, 5 arestas efetivas. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional, pacote GTC para importar no CAM e a ferramenta em realidade aumentada, no tamanho real. Compra imediata na loja Hailtools.
Ciclo de vida: Liberado Preço na loja
Entrega imediata
R$4.389,66a unidade
Prazo e condições da loja Hailtools. Como comprar
Peças de reposição desta ferramenta
Material deste produto
Catálogos, folders, apresentações, casos práticos e vídeos selecionados para 600-042C4-10H.
Casos práticos da Hailtools
CoroMill® MS60Caso prático da Hailtools · Fresamento · com vídeo · mesma operação
CoroMill® QDCaso prático da Hailtools · Fresamento · com vídeo · mesma operação
CoroMill® 345Caso prático da Hailtools · Fresamento · com vídeo · mesma operaçãoVídeos
Transmissão CoroMill® Plura Insights: Episódio 4 - Fresamento de RoscasSandvik Coromant · YouTube · mesma operação
Transmissão CoroMill® Plura Insights: Episódio 2 - Fresamento de cavidadesSandvik Coromant · YouTube · mesma operação
Operações de fresamento de face com múltiplas arestas com CoroMill® 745Sandvik Coromant · YouTube · mesma operaçãoBiblioteca técnica: tudo sobre CoroMill 600 · Todos os catálogos · Videoteca · Casos práticos
Dados principais
- Código ISO
- 600-042C4-10H
- Código compactado
- 600-042C4-10H
- Material ID
- 7082836
- Família
- Ferramentas
- Tipo
- Fresa de facear e mergulho intercambiável
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário
- 454 g
- EAN
- 7323221197834
- NCM
- 846610
- UNSPSC
- 23242511
- eCl@ss 13
- 21180804
- Origem
- US
- Lançamento
- 19/02/2017
- CoroPak de lançamento
- 17.1
Arquivos CAD
- STP básico 75901019.stp
- STP detalhado 75901017.stp
- DXF 2D 75901016.dxf
- Pacote GTC ZIP, para importar a ferramenta no CAM
- Dados básicos da ferramenta ISO 13399, formato P21

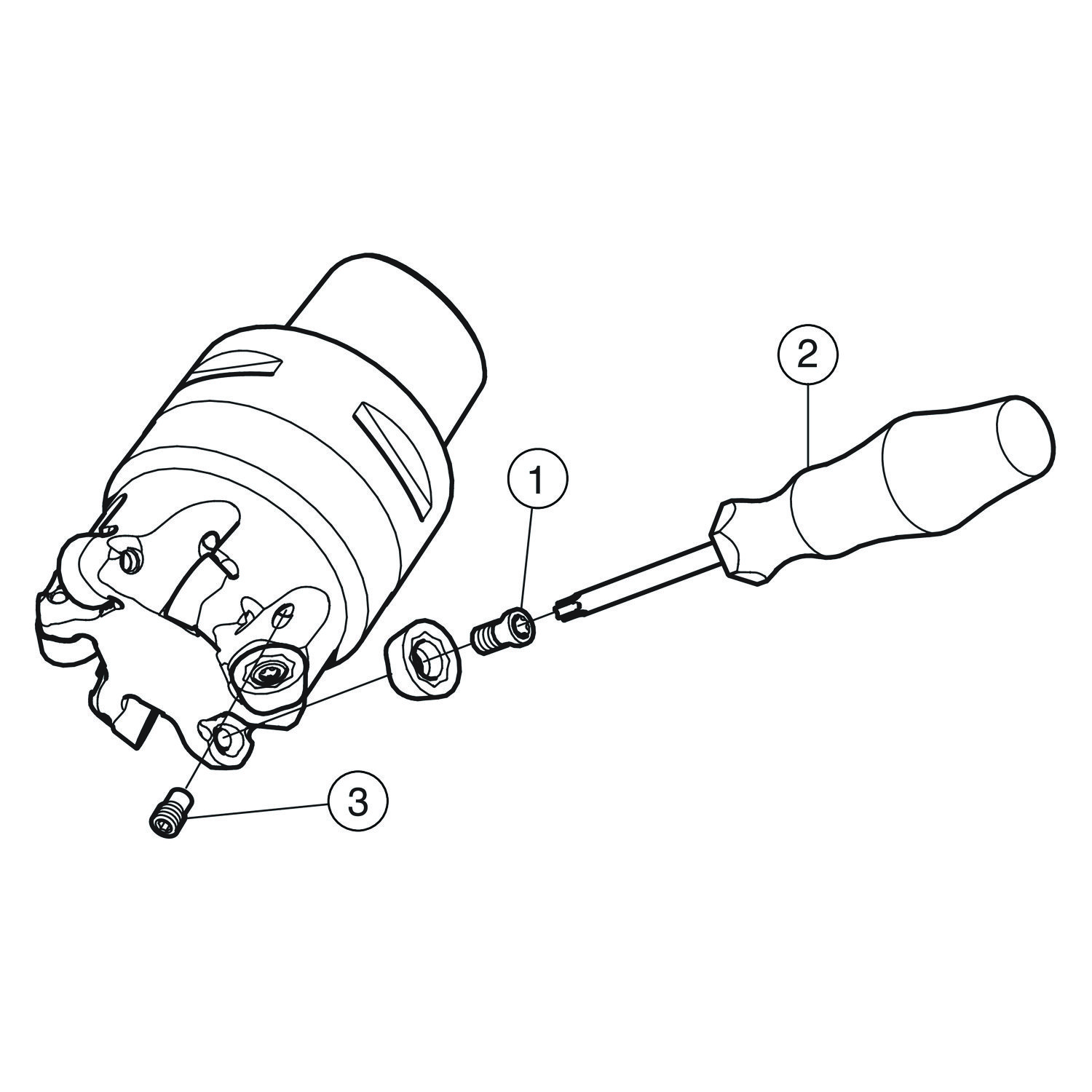

Itens inclusos
- 5 × 5513 020-75 Parafuso da pastilha
- 1 × 5680 048-01 Chave de parafuso
Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.
Ver em realidade aumentada
A ferramenta em tamanho real, na sua máquina, antes de comprar.
Modelo gerado do CAD da fábrica, em escala real · 20.751 triângulos.
Dados de corte
A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item Pedir à engenharia no WhatsApp

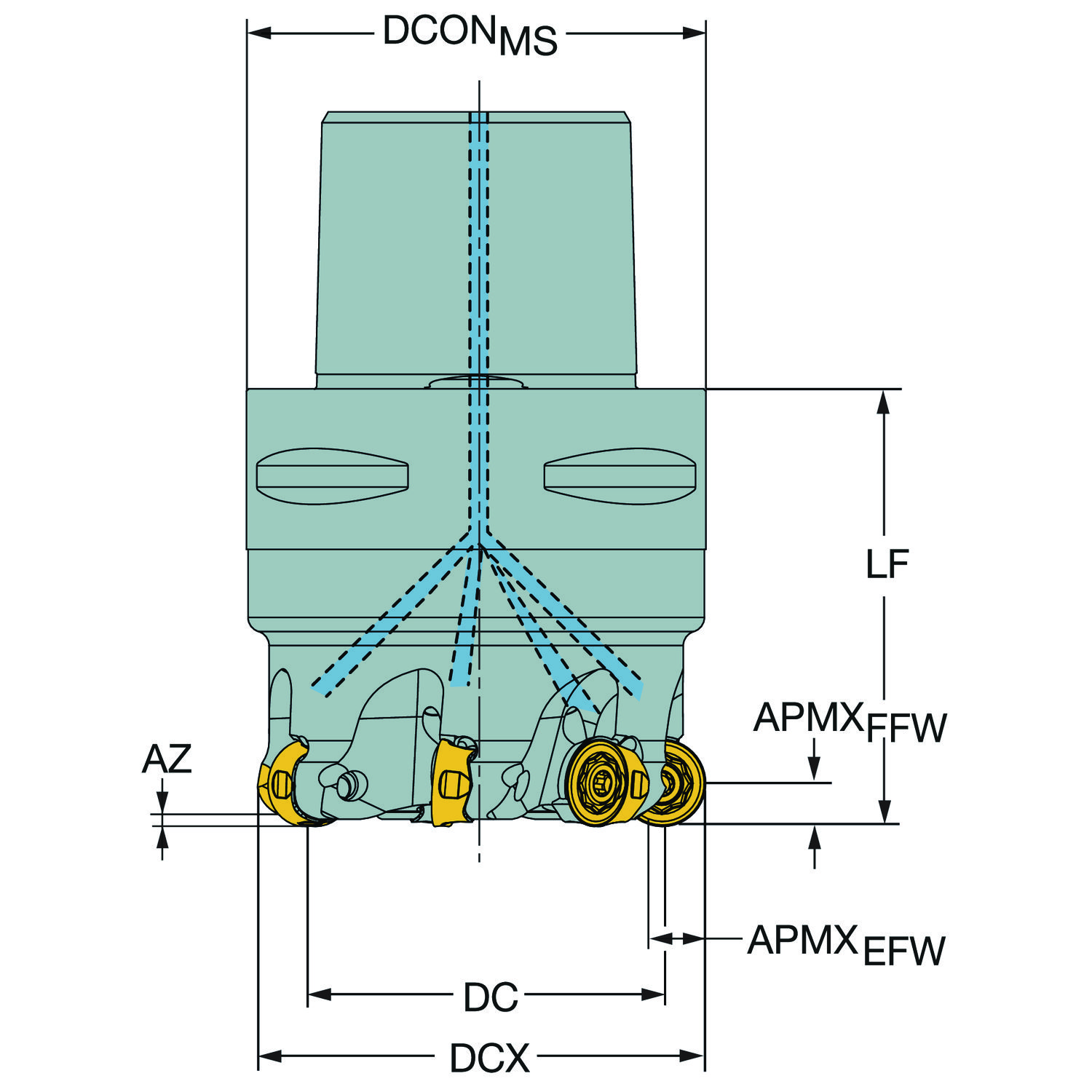

Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo máximo de usinagem em rampa | RMPX | 4 |
| Código do material do corpo | BMC | Aço |
| Código do tipo de fixação | MTP | Fixação com parafuso pelo furo |
| Código para tipo entrada da refrigeração | CNSC | Entrada axial concêntrica |
| Comprimento funcional | LF | 50 mm |
| Diâmetro da conexão | DCONMS | 40 mm |
| Diâmetro de corte | DC | 32 mm |
| Diâmetro de corte máximo | DCX | 42 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Coromant Capto (parafuso e segmento fixação) — tamanho C4 |
| Número de pastilhas | CICT_2 | 5 |
| Número efetivo de arestas de corte na parte periférica | ZEFP | 5 |
| Numero standard | STDNO | ISO26623-1 |
| Parte 2 dos identificadores da interface da pastilha | CUTINT_MASTER_2 | CoroMill 600 — tamanho 1045 (600-1045) |
| Pressão de refrigeração | CP | 50 mm |
| Profundidade de corte máxima | APMX_EFW | 5 mm |
| Profundidade de corte máxima | APMX_FFW | 5 mm |
| Propriedade antivibração | DPC | Não |
| Rotação máxima | RPMX | 22200 |
| Sensor embutido | SEP | Não |
| Sentido | HAND | Direita |
Pastilhas que entram nesta ferramenta, pelo assento declarado no cadastro. · 15 no catálogo
600-1045E-ML 1010 Pastilha CoroMill® 600 para fresamento Entrega imediata
600-1045E-ML 1040 Pastilha CoroMill® 600 para fresamento
600-1045E-ML 1130 Pastilha CoroMill® 600 para fresamento
600-1045E-ML 1230 Pastilha CoroMill® 600 para fresamento
600-1045E-ML S30T Pastilha CoroMill® 600 para fresamento
600-1045E-ML S40T Pastilha CoroMill® 600 para fresamento
600-1045M-ML 1010 Pastilha CoroMill® 600 para fresamento
600-1045M-ML 1040 CoroMill® 600, pastilha para fresamento
600-1045M-ML 1130 Pastilha CoroMill® 600 para fresamento
600-1045M-ML 1230 Pastilha CoroMill® 600 para fresamento
600-1045M-ML S30T Pastilha CoroMill® 600 para fresamento
600-1045M-ML S40T Pastilha CoroMill® 600 para fresamento
600R-1045M-MM 1130 Pastilha CoroMill® 600 para fresamento
600R-1045M-MM 1230 Pastilha CoroMill® 600 para fresamento
600R-1045M-MM 4240 Pastilha CoroMill® 600 para fresamento Nada com esse termo. Tente só o início do código.
