Ferramentas · Fresa de facear e mergulho intercambiável
600-040Q16-10H
Corpo de Fresa de facear CoroMill® 600
Fresa · diâmetro de corte 30 mm, comprimento funcional 40 mm, 5 arestas efetivas. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.
Ciclo de vida: Liberado Sob encomenda na Sandvik Coromant
Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Preço, prazo e condição para a sua quantidade, direto no seu WhatsApp. Leva menos de um minuto.
Sandvik Coromant, SCHUNK, Blaser Swisslube e Blum-Novotest só podemos vender nos estados onde somos autorizados. Dormer e demais itens, para todo o Brasil. O pedido segue e a equipe indica a opção para o seu estado.
A equipe da Hailtools responde no seu WhatsApp em horário comercial. Se preferir adiantar, chame agora:
Continuar no WhatsAppCliente Hailtools? Entre para ver o seu preço
Material deste produto
Catálogos, folders, apresentações, casos práticos e vídeos selecionados para 600-040Q16-10H.
Casos práticos da Hailtools
CoroMill® MS60Caso prático da Hailtools · Fresamento · com vídeo · mesma operação
CoroMill® QDCaso prático da Hailtools · Fresamento · com vídeo · mesma operação
CoroMill® 345Caso prático da Hailtools · Fresamento · com vídeo · mesma operaçãoVídeos
Transmissão CoroMill® Plura Insights: Episódio 4 - Fresamento de RoscasSandvik Coromant · YouTube · mesma operação
Transmissão CoroMill® Plura Insights: Episódio 2 - Fresamento de cavidadesSandvik Coromant · YouTube · mesma operação
Operações de fresamento de face com múltiplas arestas com CoroMill® 745Sandvik Coromant · YouTube · mesma operaçãoBiblioteca técnica: tudo sobre CoroMill 600 · Todos os catálogos · Videoteca · Casos práticos
Dados principais
- Código ISO
- 600-040Q16-10H
- Código compactado
- 600-040Q16-10H
- Material ID
- 6252657
- Família
- Ferramentas
- Tipo
- Fresa de facear e mergulho intercambiável
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário
- 177 g
- EAN
- 26252657
- NCM
- 846610
- UNSPSC
- 23241623
- eCl@ss 13
- 21180902
- Origem
- SE
- Lançamento
- 07/09/2012
- CoroPak de lançamento
- 12.2
Arquivos CAD
- STP básico 76766224.stp
- STP detalhado 76766223.stp
- DXF 2D 76766221.dxf
- Pacote GTC ZIP, para importar a ferramenta no CAM
- Dados básicos da ferramenta ISO 13399, formato P21
Itens inclusos
- 5 × 5513 020-75 Parafuso da pastilha
- 1 × 5680 048-01 Chave de parafuso
Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.
Ver em realidade aumentada: em breve.
Dados de corte
A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item Pedir à engenharia no WhatsApp

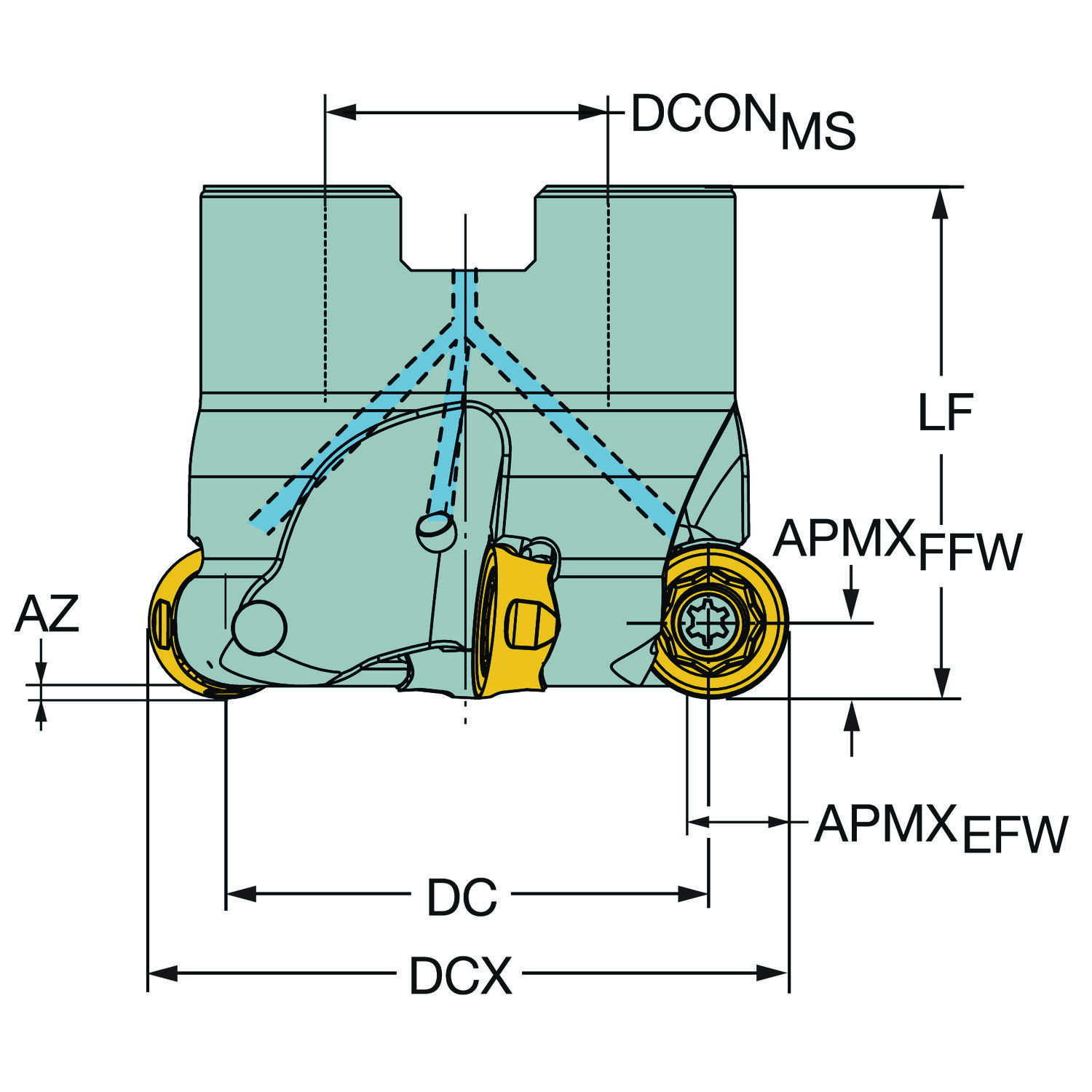

Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo de saída axial | GAMP | -5 |
| Ângulo de saída radial | GAMF | 5 |
| Ângulo máximo de usinagem em rampa | RMPX | 4.5 |
| Código do material do corpo | BMC | Aço |
| Código do tipo de fixação | MTP | Fixação com parafuso pelo furo |
| Código para tipo entrada da refrigeração | CNSC | Entrada axial concêntrica |
| Comprimento funcional | LF | 40 mm |
| Diâmetro da conexão | DCONMS | 16 mm |
| Diâmetro de corte | DC | 30 mm |
| Diâmetro de corte máximo | DCX | 40 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Eixo porta-fresa -ISO 6462 -A (parafuso Allen de cabeça cilíndrica) — métrica: 16 |
| Keyway width (metric) | KWW | 8.4 mm |
| Letra standard | STDLET | A |
| Número de pastilhas | CICT_2 | 5 |
| Número efetivo de arestas de corte na parte periférica | ZEFP | 5 |
| Numero standard | STDNO | ISO6462 |
| Parte 2 dos identificadores da interface da pastilha | CUTINT_MASTER_2 | CoroMill 600 — tamanho 1045 (600-1045) |
| Pressão de refrigeração | CP | 50 mm |
| Profundidade de corte máxima | APMX_EFW | 5 mm |
| Profundidade de corte máxima | APMX_FFW | 5 mm |
| Propriedade antivibração | DPC | Não |
| Rotação máxima | RPMX | 22700 |
| Sensor embutido | SEP | Não |
| Sentido | HAND | Direita |
| Torque | TQ | 3 mm |
Pastilhas que entram nesta ferramenta, pelo assento declarado no cadastro. · 15 no catálogo
600-1045E-ML 1010 Pastilha CoroMill® 600 para fresamento Entrega imediata
600-1045E-ML 1040 Pastilha CoroMill® 600 para fresamento
600-1045E-ML 1130 Pastilha CoroMill® 600 para fresamento
600-1045E-ML 1230 Pastilha CoroMill® 600 para fresamento
600-1045E-ML S30T Pastilha CoroMill® 600 para fresamento
600-1045E-ML S40T Pastilha CoroMill® 600 para fresamento
600-1045M-ML 1010 Pastilha CoroMill® 600 para fresamento
600-1045M-ML 1040 CoroMill® 600, pastilha para fresamento
600-1045M-ML 1130 Pastilha CoroMill® 600 para fresamento
600-1045M-ML 1230 Pastilha CoroMill® 600 para fresamento
600-1045M-ML S30T Pastilha CoroMill® 600 para fresamento
600-1045M-ML S40T Pastilha CoroMill® 600 para fresamento
600R-1045M-MM 1130 Pastilha CoroMill® 600 para fresamento
600R-1045M-MM 1230 Pastilha CoroMill® 600 para fresamento
600R-1045M-MM 4240 Pastilha CoroMill® 600 para fresamento Nada com esse termo. Tente só o início do código.
Adaptadores, mandris e pinças que recebem este item do lado da máquina. Haste cilíndrica entra em mandril hidráulico, térmico ou de pinça do mesmo diâmetro; haste Weldon também em porta-Weldon. · 28 no catálogo
392.54005C4016045 Adaptador BIG-PLUS ISO para fixação tipo árvore
392.55505C3016040 Adaptador BIG-PLUS MAS-BT para fixação tipo árvore
392.55505C4016050 Adaptador BIG-PLUS MAS-BT para fixação tipo árvore
A1B05-40 16 035 Adaptador ISO 7388-1 para fixação tipo árvore
A1B05-40 16 100 Adaptador ISO 7388-1 para fixação tipo árvore
A1B05-40 16 160 Adaptador ISO 7388-1 para fixação tipo árvore
A205-30 16 035 Adaptador MAS-BT 403 para fixação tipo árvore
A2B05-40 16 035 Adaptador MAS-BT 403 para fixação tipo árvore
A2B05-40 16 100 Adaptador MAS-BT 403 para fixação tipo árvore
A2B05-40 16 160 Adaptador MAS-BT 403 para fixação tipo árvore
C3-391.05C-16 030 Adaptador Coromant Capto® para fixação tipo árvore
C3-391.10-16 020 Adaptador Coromant Capto® para fixação tipo árvore para fresas de facear e de disco
C4-391.05C-16 032 Adaptador Coromant Capto® para fixação tipo árvore
C4-391.05C-16 055 Adaptador Coromant Capto® para fixação tipo árvore
C4-391.05C-16 120 Adaptador Coromant Capto® para fixação tipo árvore
C4-391.10-16 025 Adaptador Coromant Capto® para fixação tipo árvore para fresas de facear e de disco
C4-Q16D-038-130 Adaptador antivibratório tipo árvore Coromant Capto®
C4-Q16D-038-200 Adaptador antivibratório tipo árvore Coromant Capto®
C5-391.05C-16 035 Adaptador Coromant Capto® para fixação tipo árvore
C5-391.05C-16 070 Adaptador Coromant Capto® para fixação tipo árvore
C6-391.05C-16 040 Adaptador Coromant Capto® para fixação tipo árvore
C6-391.10-16 030 Adaptador Coromant Capto® para fixação tipo árvore para fresas de facear e de disco
C8-391.05C-16 050 Adaptador Coromant Capto® para fixação tipo árvore
HA04-AR16-B032-050 Adaptador HSK para fixação tipo árvore
HA05-AR16-B032-050 Adaptador HSK para fixação tipo árvore
HA06-AR16-B032-050 Adaptador HSK para fixação tipo árvore
HA06-Q16D-038-160 Adaptador HSK para fixação tipo árvore antivibratório
HA06-Q16D-038-230 Adaptador HSK para fixação tipo árvore antivibratório Nada com esse termo. Tente só o início do código.

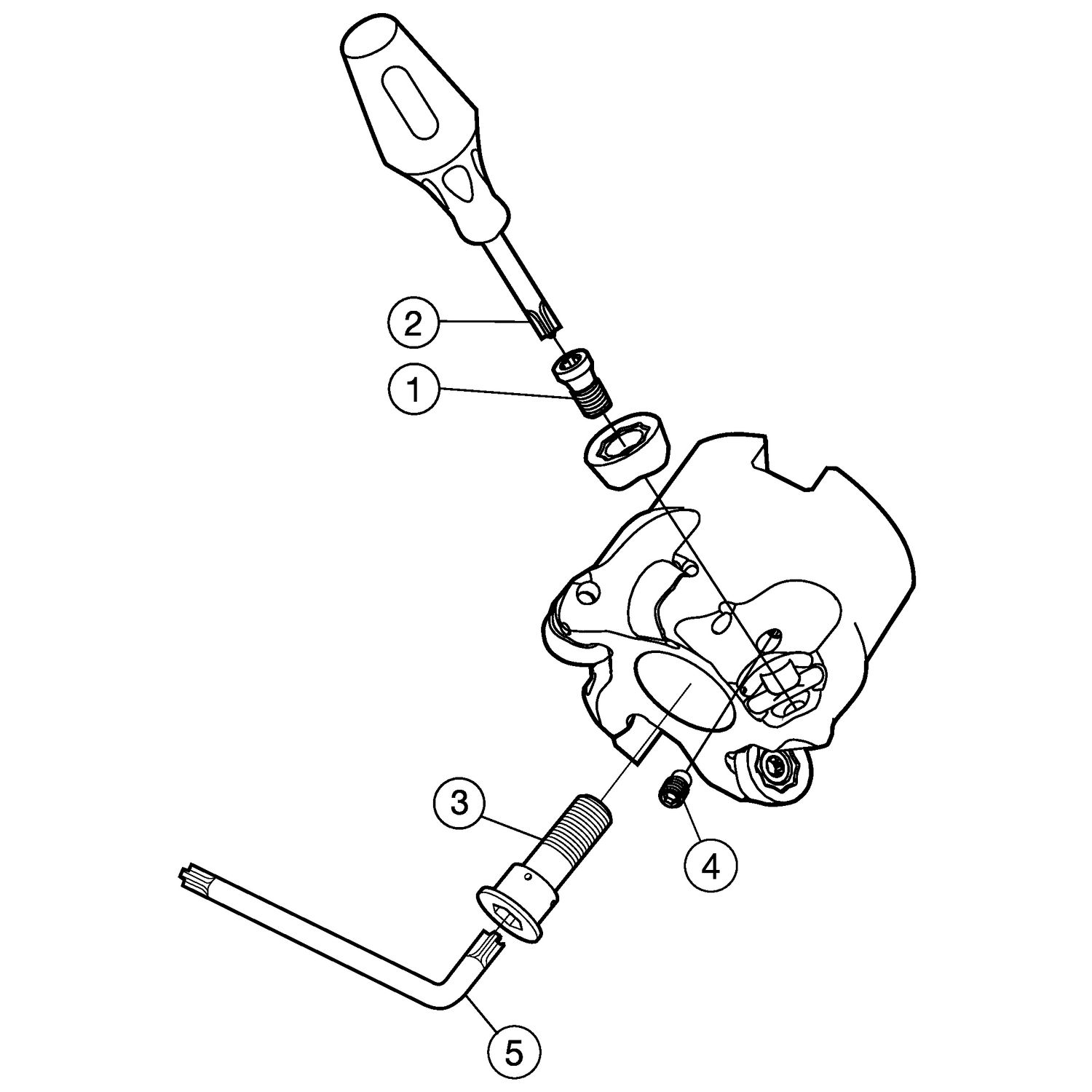

Parafusos, chaves, calços e grampos desta ferramenta: os que já vêm com ela e os de reposição, vendidos à parte. Quem tem página no catálogo abre com um clique.
Mesmo tipo de ferramenta.
345-050Q22-13M Corpo de Fresa de facear CoroMill® 345 Recomendado
345-063Q22-13M Corpo de Fresa de facear CoroMill® 345 Recomendado
345-080Q27-13M Corpo de Fresa de facear CoroMill® 345 Recomendado
345-100Q32-13H Corpo de Fresa de facear CoroMill® 345 Recomendado
345-100Q32-13M Corpo de Fresa de facear CoroMill® 345 Recomendado
345-125Q40-13M Corpo de Fresa de facear CoroMill® 345 Recomendado
R210-025A20-09M Corpo de Fresa de facear CoroMill® 210 Recomendado
R210-032A25-09H Corpo de Fresa de facear CoroMill® 210 Recomendado
R210-032A25-09M Corpo de Fresa de facear CoroMill® 210 Recomendado
R210-035A32-09H Corpo de Fresa de facear CoroMill® 210 Recomendado
R210-050Q22-09M Corpo de Fresa de facear CoroMill® 210 Recomendado
R210-063Q22-14M Corpo de Fresa de facear CoroMill® 210 Recomendado Últimos produtos visitados
Dados técnicos, imagens e modelos CAD: Sandvik Coromant.
Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
