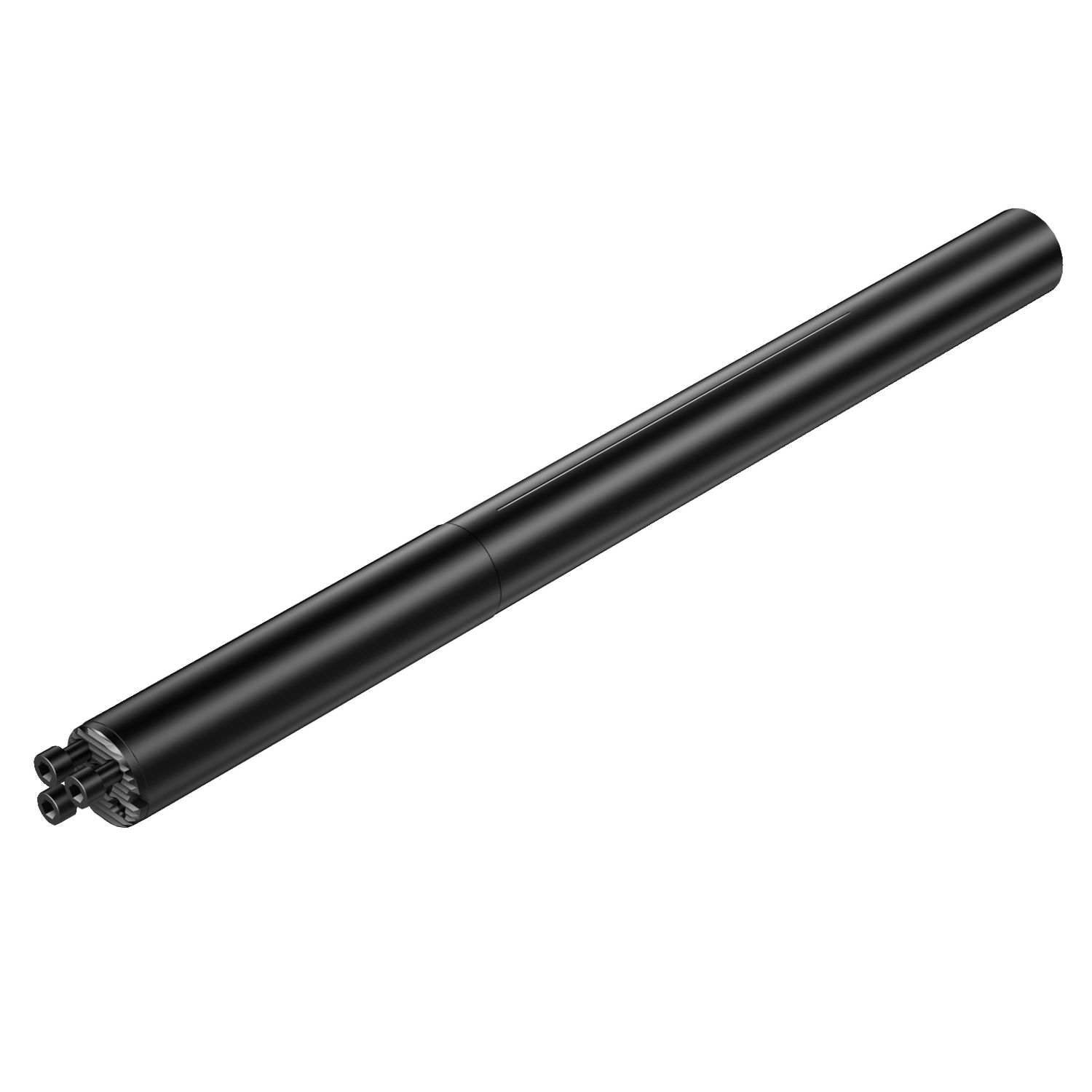

A570-3C D12 10-20 CR — Foto do produto

Foto do produto

Adaptação · Adaptador estacionário — reto

A570-3C D12 10-20 CR

Adaptador Silent Tools™ com acoplamento com haste cilíndrica para CoroTurn® SL

Item de adaptação. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Sem reposição — só estoque

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Produto em descontinuação.

A Sandvik Coromant indica no lugar:

HT31D-CYA12 260-20 — Haste cilíndrica para adaptador CoroTurn® SL antivibratório

Totalmente intercambiável com o produto original.

Dados principais

Código ISO
A570-3C D12 10-20 CR
Código compactado
A570-3CD1210-20CR
Material ID
5722908
Família
Adaptação
Tipo
Adaptador estacionário — reto
Peso unitário
830 g
EAN
10905834
UNSPSC
27112807
eCl@ss 13
21022001
Lançamento
04/12/1995
CoroPak de lançamento
96.1

Arquivos CAD

Itens inclusos

  • 3 × 3212 030-351 Parafuso
  • 1 × 3021 011-764 Chave

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Documentos

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura funcional HF_1 0 mm
Balanço máximo OHX 180 mm
Balanço mínimo OHN 102 mm
Código do material do corpo BMC Metal duro
Código para tipo entrada da refrigeração CNSC Entrada axial concêntrica
Comprimento de fixação LSCMS 158 mm
Comprimento do corpo LB 260 mm
Comprimento funcional LF_1 260 mm
Comprimento total OAL 260 mm
Diâmetro da conexão DCONMS 19.05 mm
Diâmetro da conexão DCONWS 20 mm
Diâmetro do corpo BD_1 20 mm
Direção da interface de adaptação da máquina ADINTMS Haste cilíndrica sem recursos de fixação (sem flange) — polegada: 3/4
Direção de interface de adaptação da peça ADINTWS SL (parafuso montado) -reto — tamanho 20, -rasgo refrigeração
Largura funcional WF_1 0 mm
Máxima força de corte FFCX 1320 N
Peso do item WT 0.83 kg
Pressão de refrigeração CP 70 bar
Propriedade antivibração DPC Sim
Propriedade de auxílio de localização LOCAP Sim
Sensor embutido SEP Não
Sentido HAND Neutro
Temperatura máxima admissível do corpo TBX 130 C
Tipo código de saída de refrigeração CXSC Saída axial inclinada
Torque TQ 2.8 Nm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
