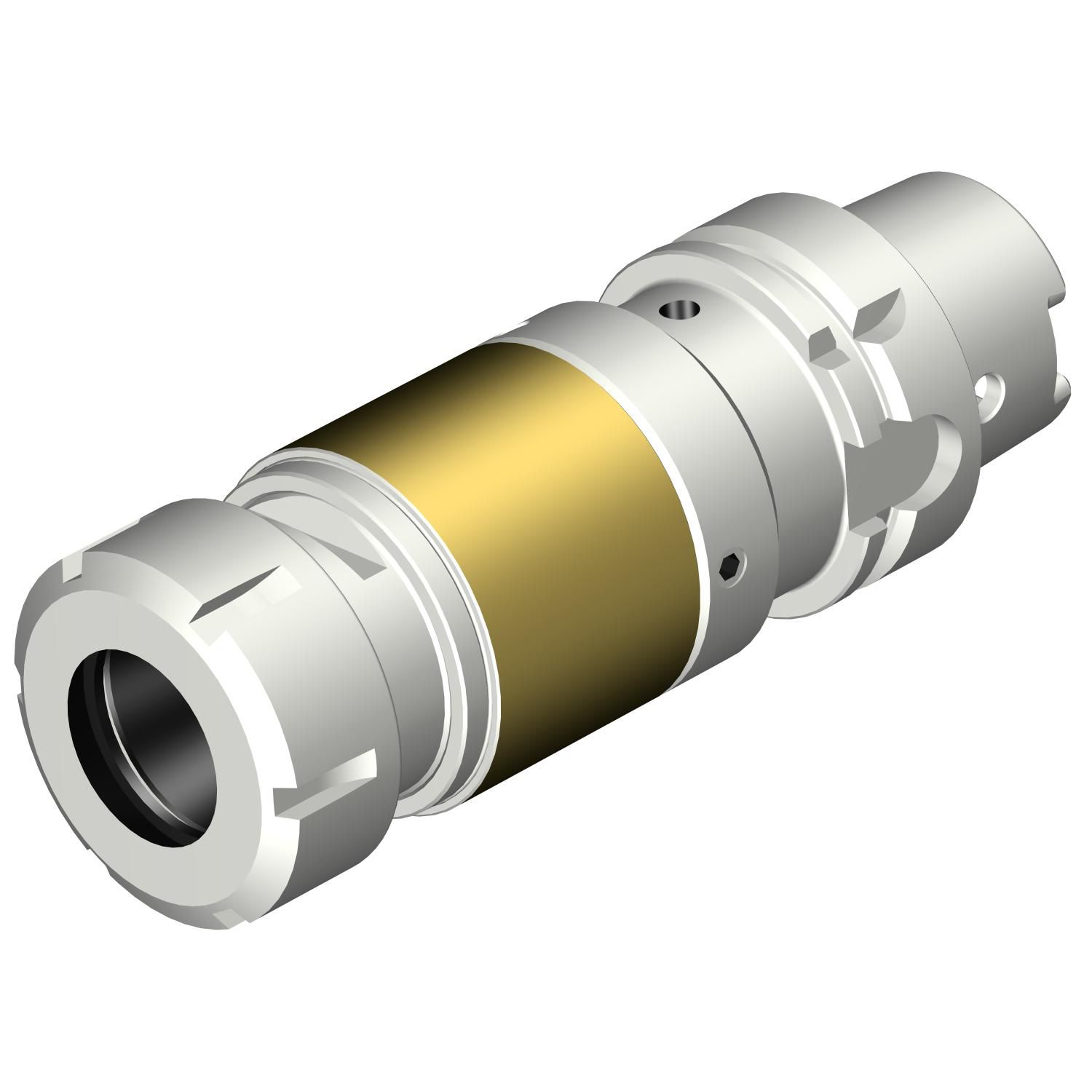

Foto do produto

Adaptação · Adaptador para macho

970-HA06-40-160

CoroChuck® 970, mandril para rosqueamento com acoplamento HSK

Adaptador simétrico rotativo · comprimento funcional 143,1 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.

Descontinuado

Ver o substituto: 970-HA06-40-160A

Item descontinuado pela Sandvik Coromant: a Hailtools indica a alternativa atual para a sua aplicação.

Produto descontinuado.

A Sandvik Coromant indica no lugar:

970-HA06-40-160A — HSK para CoroChuck® 970

Totalmente intercambiável com o produto original.

Ver o substituto

Material deste produto

Catálogos, folders, apresentações, casos práticos e vídeos selecionados para 970-HA06-40-160.

Ferramentas rotativas 2020 — fresamento, furação, mandrilamentoCatálogo · Sandvik Coromant · PDF

Manual de torneamento — geral, cortes e canais, rosqueamentoManual · Sandvik Coromant · PDF H5-131001-CoroChuck970 1 PorApresentação · CoroPak 13.2 · Sandvik Coromant · ler no site

Casos práticos da Hailtools

CoroChuck® 970Caso prático da Hailtools · Roscamento · com vídeo

Vídeos

Programação CAM - Fresamento de Rosca Sandvik CoromantSandvik Coromant · YouTube · mesma operação

CoroTap®100 - with PM geometrySandvik Coromant · YouTube · mesma operação

CoroTap T200 and T300 - Optimized for ISO-P steel applicationsSandvik Coromant · YouTube · mesma operação

Biblioteca técnica: tudo sobre CoroChuck 970 · Todos os catálogos · Videoteca · Casos práticos

Dados principais

Código ISO: 970-HA06-40-160
Código compactado: 970-HA06-40-160
Material ID: 6494943
Família: Adaptação
Tipo: Adaptador para macho
Peso unitário: 2,853 kg
EAN: 26494943
UNSPSC: 27112807
eCl@ss 13: 21022002
Lançamento: 12/09/2013
CoroPak de lançamento: 13.2

Arquivos CAD

Itens inclusos

1 × 5533 050-04 Porca

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Documentos

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (v_c, f_n, a_p) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

Parâmetro	Código	Valor
Bolso para chip de dados	DCP	Não
Código para tipo entrada da refrigeração	CNSC	Entrada axial concêntrica
Comprimento do corpo	LB_1	154.5 mm
Comprimento funcional	LF	143.1 mm
Comprimento total	OAL	186.4 mm
Diâmetro da conexão	DCONMS	63 mm
Diâmetro da conexão	DCONWS	41 mm
Diâmetro funcional	DFC	48.01 mm
Direção da interface de adaptação da máquina	ADINTMS	HSK -A — tamanho 63
Direção de interface de adaptação da peça	ADINTWS	ER pinça (DIN6499-B) -ER40
Faixa máx. de macho	TRMAX	M30
Peso do item	WT	2.853 kg
Pressão de refrigeração	CP	80 bar
Rotação máxima	RPMX	8000
Sensor embutido	SEP	Não
Tipo código de saída de refrigeração	CXSC	Saída axial concêntrica

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
