Adaptação · Adaptador para macho

970-CY12-8-052

Haste cilíndrica para CoroChuck® 970

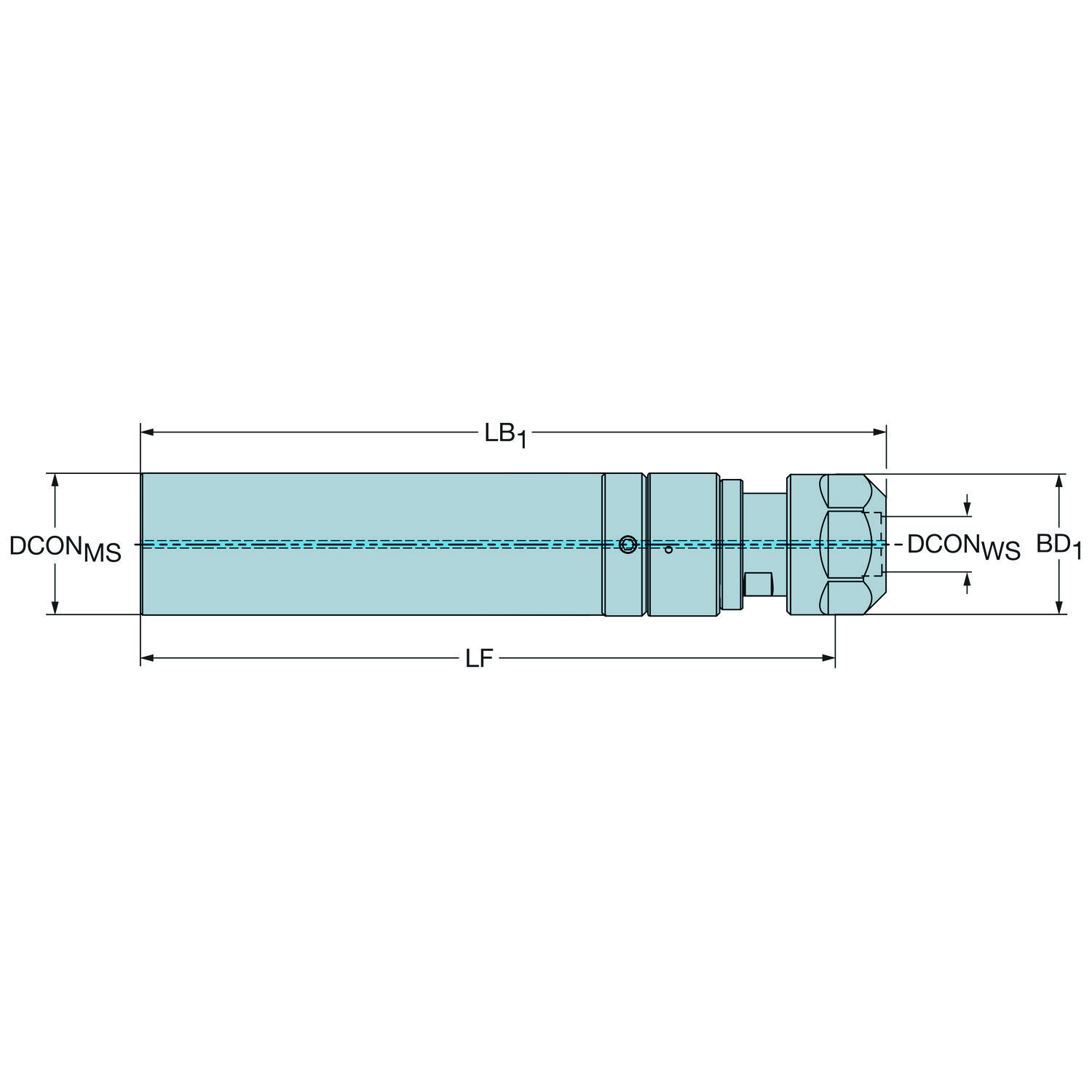

Adaptador simétrico rotativo · comprimento funcional 94 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO: 970-CY12-8-052
Código compactado: 970-CY12-8-052
Material ID: 6413070
Família: Adaptação
Tipo: Adaptador para macho
Quantidade por embalagem: 1
Quantidade mínima: 1
Peso unitário: 83,5 g
EAN: 26413070
NCM: 846693
UNSPSC: 27112807
eCl@ss 13: 21020302
Origem: US
Lançamento: 12/09/2013
CoroPak de lançamento: 13.2

Arquivos CAD

Itens inclusos

1 × 5533 050-09 Porca
2 × 5680 093-06 Chave

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Documentos

Instruções de manuseio PDF

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (v_c, f_n, a_p) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

Parâmetro	Código	Valor
Código para tipo entrada da refrigeração	CNSC	Entrada axial concêntrica
Comprimento de fixação	LSCMS	70 mm
Comprimento do corpo	LB_1	100 mm
Comprimento funcional	LF	94 mm
Diâmetro da conexão	DCONMS	12 mm
Diâmetro da conexão	DCONWS	8.5 mm
Direção da interface de adaptação da máquina	ADINTMS	Haste cilíndrica sem recursos de fixação (sem flange) — métrica: 12.00
Direção de interface de adaptação da peça	ADINTWS	ER pinça (DIN6499-B) -ER8
Faixa máx. de macho	TRMAX	M3
Faixa mín. de macho	TRMIN	M1
Pressão de refrigeração	CP	60 mm
Rotação máxima	RPMX	8000
Sensor embutido	SEP	Não
Tipo código de saída de refrigeração	CXSC	Saída axial concêntrica
Tolerância do diâmetro de conexão	TCDCON	h6

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
