Adaptação · Adaptador estacionário — reto
570-80 17-580-80
Adaptador 570-80 para troca rápida CoroTurn® SL
Adaptador estacionário. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.
Sob encomenda na Sandvik Coromant
Solicitar cotaçãoSem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Dados principais
- Código ISO
- 570-80 17-580-80
- Código compactado
- 570-8017-580-80
- Material ID
- 5765079
- Família
- Adaptação
- Tipo
- Adaptador estacionário — reto
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário
- 1,1 kg
- EAN
- 12012070
- NCM
- 846610
- UNSPSC
- 27112807
- eCl@ss 13
- 21022005
- Origem
- NO
- Lançamento
- 31/01/2005
- CoroPak de lançamento
- 05.1
Arquivos CAD

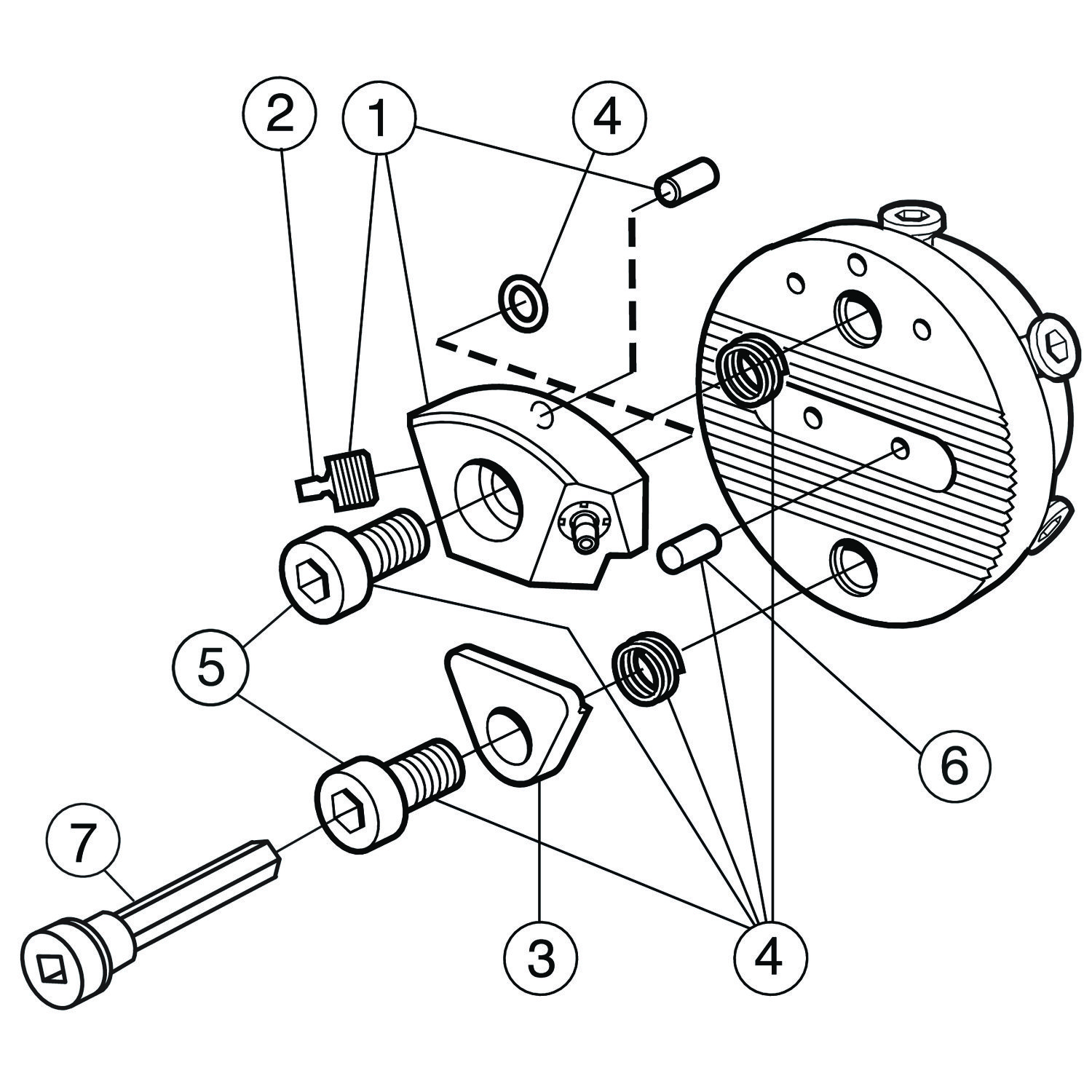

Itens inclusos
- 1 × 5412 052-011 Jogo de grampo
- 2 × 5691 034-03 Bico
- 1 × 5412 053-01 Grampo
- 1 × 5473 051-01 Jogo de parafusos
- 2 × 5512 046-02 Parafuso
- 1 × 3113 024-407 Pino
Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

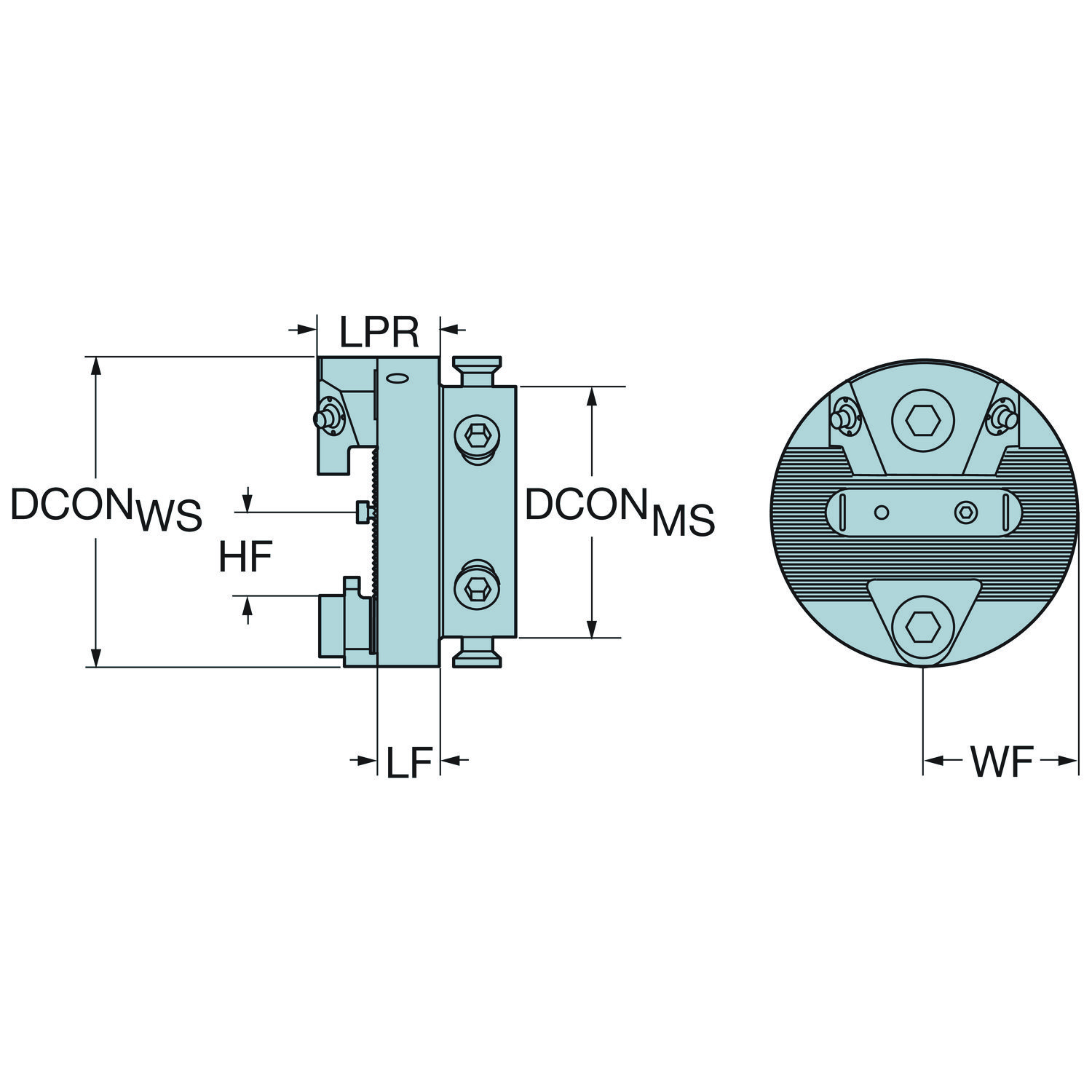

Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Altura funcional | HF_1 | 0 mm |
| Balanço máximo | OHX | 17 mm |
| Código do material do corpo | BMC | Aço |
| Código para tipo entrada da refrigeração | CNSC | Entrada axial concêntrica |
| Comprimento do corpo | LB | 17 mm |
| Comprimento funcional | LF_1 | 17 mm |
| Diâmetro da conexão | DCONMS | 65 mm |
| Diâmetro da conexão | DCONWS | 80 mm |
| Diâmetro do corpo | BD_1 | 80 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Mandrilamento cabeça conexão 580 — tamanho 80 |
| Direção de interface de adaptação da peça | ADINTWS | SL (troca rápida) -reto — tamanho 80 |
| Largura funcional | WF_1 | 0 mm |
| Pressão de refrigeração | CP | 80 mm |
| Propriedade antivibração | DPC | Não |
| Sensor embutido | SEP | Não |
| Sentido | HAND | Neutro |
| Shank length (metric) | LS | 20 mm |
| Tipo código de saída de refrigeração | CXSC | Saída axial inclinada com bico ajustável |
| Torque | TQ | 50 mm |
