570-4C 50 430-40

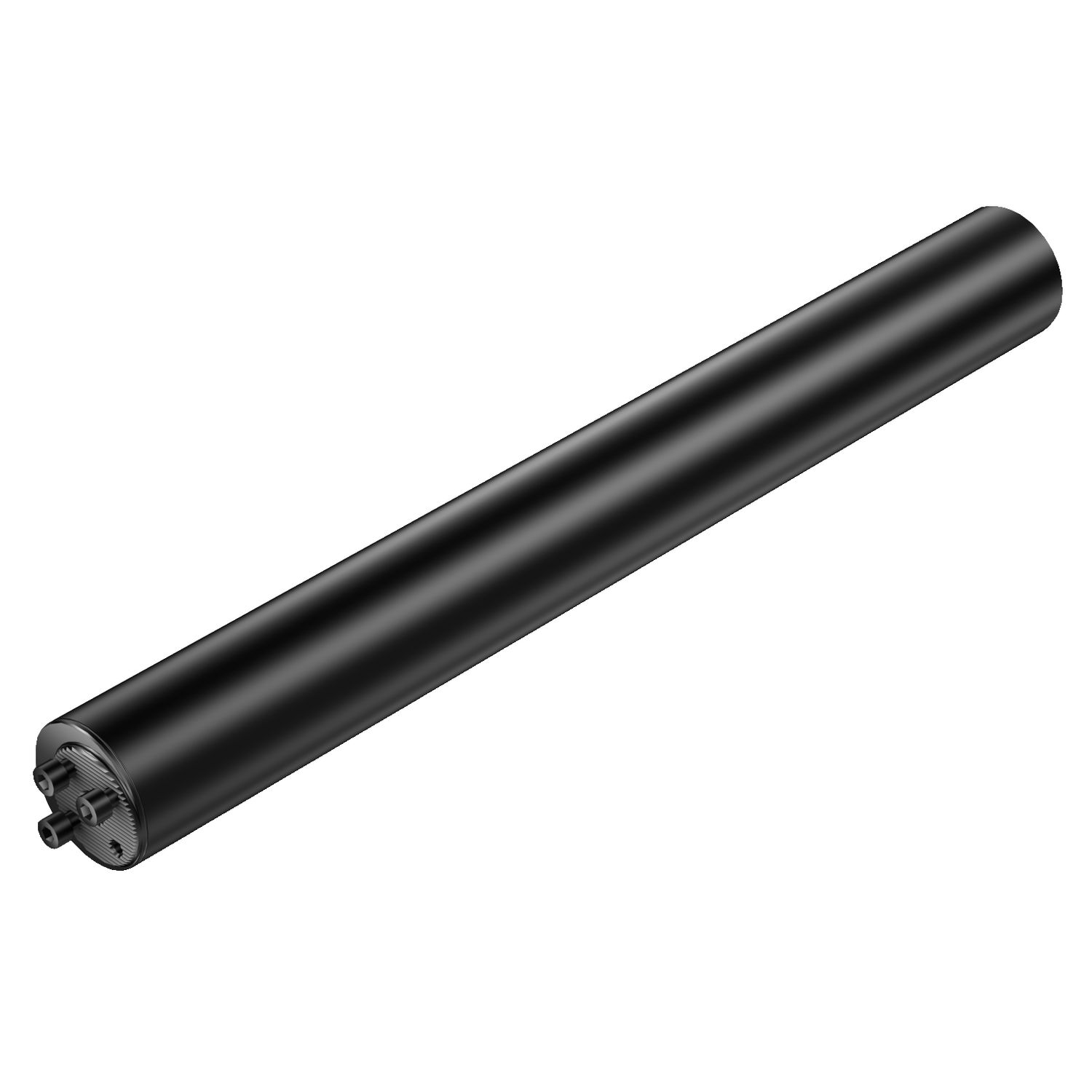

Adaptador Silent Tools™ com acoplamento com haste cilíndrica para CoroTurn® SL

Item de adaptação. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Sem reposição — só estoque

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Produto em descontinuação.

A Sandvik Coromant indica no lugar:

HT40D-CY50 368-40 — Haste cilíndrica para adaptador CoroTurn® SL antivibratório

O produto recomendado tem dimensões diferentes.

Dados principais

Código ISO: 570-4C 50 430-40
Código compactado: 570-4C50430-40
Material ID: 5765130
Família: Adaptação
Tipo: Adaptador estacionário — reto
Peso unitário: 6,34 kg
EAN: 12460593
UNSPSC: 27112807
eCl@ss 13: 21022001
Lançamento: 08/09/2009
CoroPak de lançamento: 09.2

Arquivos CAD

Itens inclusos

3 × 3212 010-358 Parafuso
1 × 3671 010-113 Anel O-ring
1 × 3021 010-050 Chave

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Documentos

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (v_c, f_n, a_p) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

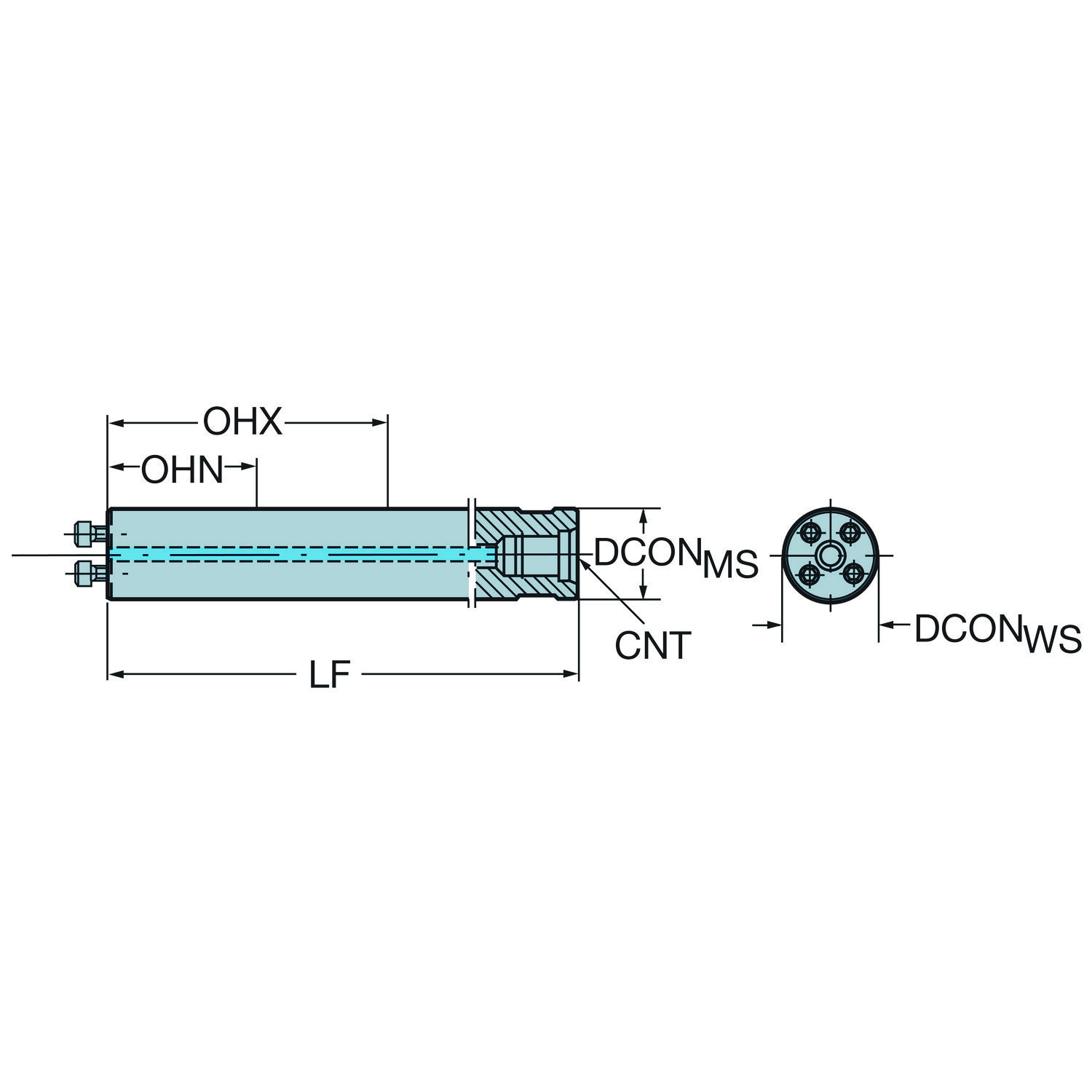

Parâmetro	Código	Valor
Altura funcional	HF_1	0 mm
Balanço máximo	OHX	168 mm
Balanço mínimo	OHN	90 mm
Código do material do corpo	BMC	Aço
Código para tipo entrada da refrigeração	CNSC	Entrada axial concêntrica
Comprimento de fixação	LSCMS	280 mm
Comprimento do corpo	LB	430 mm
Comprimento funcional	LF_1	430 mm
Comprimento total	OAL	430 mm
Diâmetro da conexão	DCONMS	50 mm
Diâmetro da conexão	DCONWS	40 mm
Diâmetro do corpo	BD_1	50 mm
Direção da interface de adaptação da máquina	ADINTMS	Haste cilíndrica sem recursos de fixação (sem flange) — métrica: 50.0
Direção de interface de adaptação da peça	ADINTWS	SL (parafuso montado) -reto — tamanho 40
Largura funcional	WF_1	5 mm
Máxima força de corte	FFCX	6100 N
Peso do item	WT	6.34 kg
Pressão de refrigeração	CP	70 bar
Propriedade antivibração	DPC	Sim
Propriedade de auxílio de localização	LOCAP	Não
Sensor embutido	SEP	Não
Sentido	HAND	Neutro
Tamanho da rosca da entrada para refrigeração	CNT	G 1/2-14
Temperatura máxima admissível do corpo	TBX	75 C
Tipo código de saída de refrigeração	CXSC	Saída axial concêntrica
Torque	TQ	17 Nm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
