Sandvik Coromant · Catálogo · Adaptação · Adaptador simétrico rotativo · Collet ER

393.2063-20 20 068 — Foto do produto

Foto do produto

Adaptação · Adaptador para macho

393.2063-20 20 068

Weldon para mandril porta-macho SynchroFlex ER

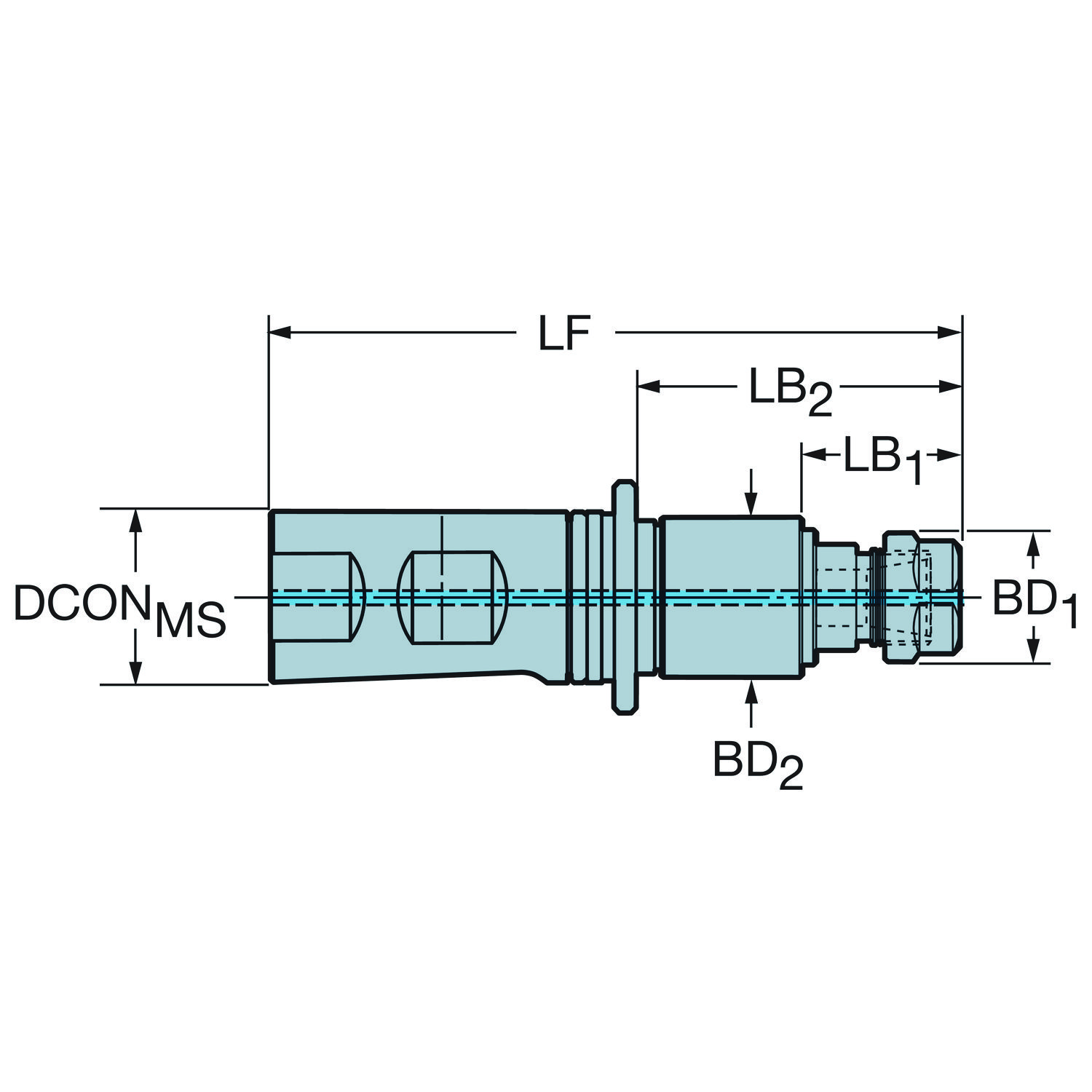

Adaptador simétrico rotativo · comprimento funcional 93,6 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.

Descontinuado

Ver o substituto: 970-WE20-20-069

Item descontinuado pela Sandvik Coromant: a Hailtools indica a alternativa atual para a sua aplicação.

Produto descontinuado.

A Sandvik Coromant indica no lugar:

970-WE20-20-069 — Weldon para CoroChuck® 970
Ver o substituto

Material deste produto

Catálogos, folders, apresentações, casos práticos e vídeos selecionados para 393.2063-20 20 068.

Ferramentas rotativas 2020 — fresamento, furação, mandrilamentoCatálogo · Sandvik Coromant · PDFSoluções de ponta para usinagem de furosFolder · Sandvik Coromant · PDFCoroTap 100 e 400 — rosqueamento de alumínioApresentação de produto · Roscamento · 13 slides · mesma operaçãoCoroThread Mill 500 — fresamento de roscasApresentação de produto · Roscamento · 20 slides · mesma operaçãoCoroTap 100 com geometria -PM — roscamento em ISO PApresentação de produto · Roscamento · 19 slides · mesma operação

Casos práticos da Hailtools

CoroChuck® 970Caso prático da Hailtools · Roscamento · com vídeo · mesma operaçãoCoroThread® 266Caso prático da Hailtools · Roscamento · com vídeo · mesma operação

Vídeos

Torneamento de roscas externasHailtools · Academia da Usinagem · YouTube · mesma operaçãoProgramação CAM - Fresamento de Rosca Sandvik CoromantSandvik Coromant · YouTube · mesma operaçãoCoroTap®100 - with PM geometrySandvik Coromant · YouTube · mesma operaçãoCoroTap T200 and T300 - Optimized for ISO-P steel applicationsSandvik Coromant · YouTube · mesma operação

Biblioteca técnica · Todos os catálogos · Videoteca · Casos práticos

Dados principais

Código ISO
393.2063-20 20 068
Código compactado
393.2063-2020068
Material ID
6152942
Família
Adaptação
Tipo
Adaptador para macho
Peso unitário
0,419 kg
EAN
26152942
UNSPSC
27112807
eCl@ss 13
21022090
Lançamento
25/02/2012
CoroPak de lançamento
12.1

Arquivos CAD

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Bolso para chip de dados DCP Não
Código para tipo entrada da refrigeração CNSC Entrada axial concêntrica
Comprimento de fixação LSCMS 50 mm
Comprimento do corpo LB_1 40.5 mm
Comprimento do corpo LB_2 68.6 mm
Comprimento flutuante do macho para frente TFLA 0.5 mm
Comprimento flutuante do macho para tras TFLB 0.5 mm
Comprimento funcional LF 93.6 mm
Comprimento total OAL 93.6 mm
Diâmetro da conexão DCONMS 20 mm
Diâmetro da conexão DCONWS 20.8 mm
Diâmetro funcional DFC 20 mm
Direção da interface de adaptação da máquina ADINTMS Weldon (DIN6535-HB) — métrica: 20
Direção de interface de adaptação da peça ADINTWS ER pinça (DIN6499-B) para rosqueamento com macho -ER20
Faixa máx. de macho TRMAX M12
Peso do item WT 0.419 kg
Pressão de refrigeração CP 80 bar
Rotação máxima RPMX 8000
Sensor embutido SEP Não
Tipo código de saída de refrigeração CXSC Saída axial concêntrica
Tolerância do diâmetro de conexão TCDCON h6

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
