Sandvik Coromant · Catálogo · Adaptação · Adaptador simétrico rotativo

393.2060-25 02 068 — Foto do produto

Foto do produto

Adaptação · Adaptador para macho

393.2060-25 02 068

Weldon para mandril porta-macho troca rápida

Adaptador simétrico rotativo · comprimento funcional 68 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.

Descontinuado

Pedir alternativa à engenharia

Item descontinuado pela Sandvik Coromant: a Hailtools indica a alternativa atual para a sua aplicação.

Pedir alternativa

Material deste produto

Catálogos, folders, apresentações, casos práticos e vídeos selecionados para 393.2060-25 02 068.

Troca rápida — melhor utilização da máquinaFolder · Sandvik Coromant · PDFTroca rápida para centros de torneamento — Coromant CaptoFolder · Sandvik Coromant · PDFCoroTap 100 e 400 — rosqueamento de alumínioApresentação de produto · Roscamento · 13 slides · mesma operaçãoCoroThread Mill 500 — fresamento de roscasApresentação de produto · Roscamento · 20 slides · mesma operaçãoCoroTap 100 com geometria -PM — roscamento em ISO PApresentação de produto · Roscamento · 19 slides · mesma operação

Casos práticos da Hailtools

CoroChuck® 970Caso prático da Hailtools · Roscamento · com vídeo · mesma operaçãoCoroThread® 266Caso prático da Hailtools · Roscamento · com vídeo · mesma operação

Vídeos

Torneamento de roscas externasHailtools · Academia da Usinagem · YouTube · mesma operaçãoProgramação CAM - Fresamento de Rosca Sandvik CoromantSandvik Coromant · YouTube · mesma operaçãoCoroTap®100 - with PM geometrySandvik Coromant · YouTube · mesma operaçãoCoroTap T200 and T300 - Optimized for ISO-P steel applicationsSandvik Coromant · YouTube · mesma operação

Biblioteca técnica · Todos os catálogos · Videoteca · Casos práticos

Dados principais

Código ISO
393.2060-25 02 068
Código compactado
393.2060-2502068
Material ID
5760594
Família
Adaptação
Tipo
Adaptador para macho
Peso unitário
1,1 kg
EAN
12214075
UNSPSC
27112807
eCl@ss 13
21022090
Lançamento
26/02/2007
CoroPak de lançamento
07.1

Arquivos CAD

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

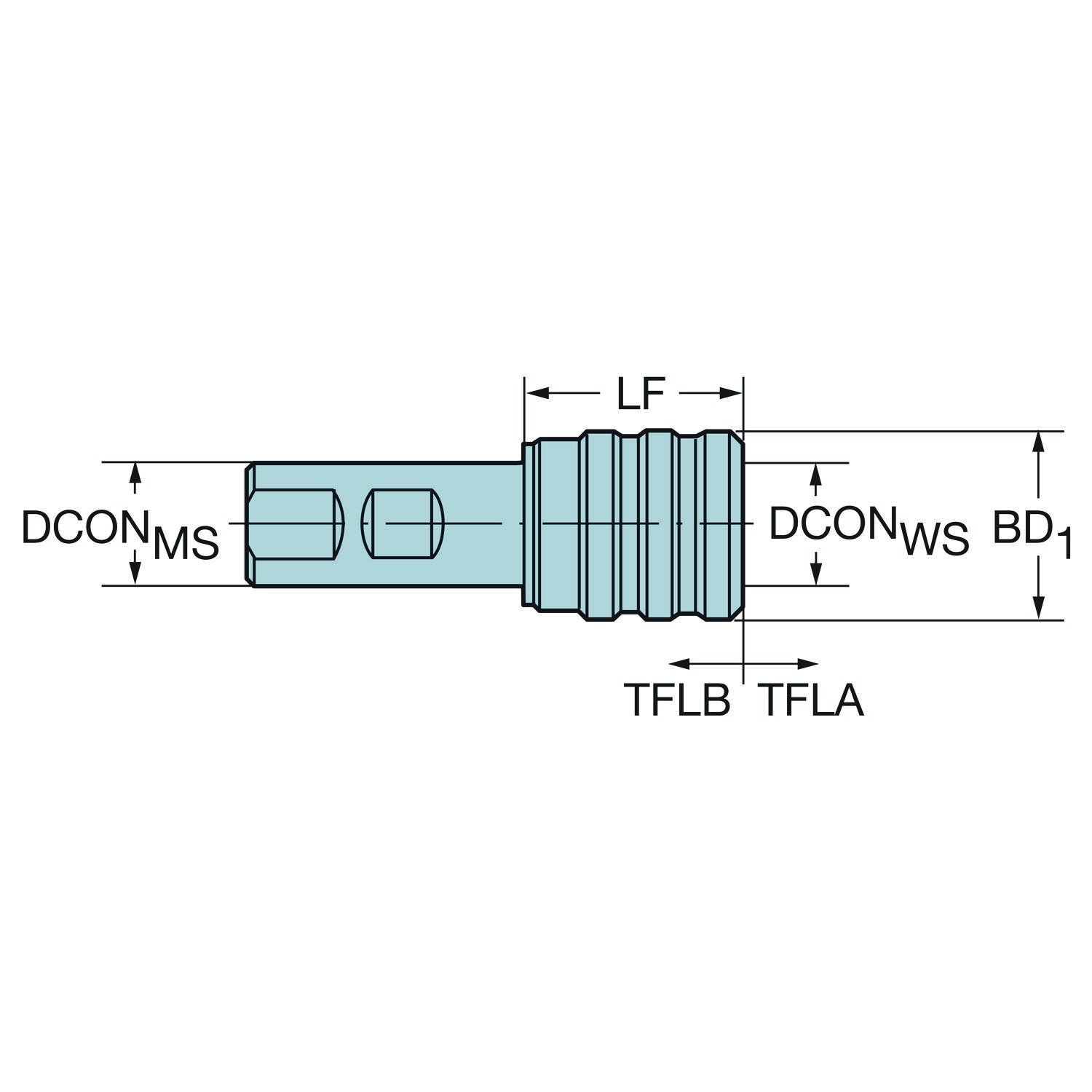

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Bolso para chip de dados DCP Não
Código para tipo entrada da refrigeração CNSC Entrada axial concêntrica
Comprimento de fixação LSCMS 56 mm
Comprimento do corpo LB_1 68 mm
Comprimento flutuante do macho para frente TFLA 10 mm
Comprimento flutuante do macho para tras TFLB 10 mm
Comprimento funcional LF 68 mm
Comprimento total OAL 125 mm
Diâmetro da conexão DCONMS 25 mm
Diâmetro da conexão DCONWS 31 mm
Direção da interface de adaptação da máquina ADINTMS Weldon (DIN6535-HB) — métrica: 25
Direção de interface de adaptação da peça ADINTWS Macho adapter -SE/SES -sem refrigeração — tamanho 2
Faixa máx. de macho TRMAX M20
Peso do item WT 1.1 kg
Pressão de refrigeração CP 80 bar
Rotação máxima RPMX 8000
Sensor embutido SEP Não
Tipo código de saída de refrigeração CXSC Sem saída de refrigerante
Tolerância do diâmetro de conexão TCDCON h6

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
