392.T63-2C 40 088 — Foto do produto

Foto do produto

Adaptação · Adaptador estacionário — reto

392.T63-2C 40 088

HSK para adaptador CoroTurn® SL

Item de adaptação. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.

Descontinuado

Ver o substituto: HT06-40-SL40N 110

Item descontinuado pela Sandvik Coromant: a Hailtools indica a alternativa atual para a sua aplicação.

Produto descontinuado.

A Sandvik Coromant indica no lugar:

HT06-40-SL40N 110 — HSK para adaptador CoroTurn® SL

O produto recomendado tem dimensões diferentes.

Ver o substituto

Material deste produto

Catálogos, folders, apresentações, casos práticos e vídeos selecionados para 392.T63-2C 40 088.

Ferramentas para torneamento 2020Catálogo · Sandvik Coromant · PDFCoroTurn PI — torneamento de perfisApresentação de produto · Torneamento · 21 slides · mesma operaçãoTorneamento no eixo Y — CoroTurn Prime e CoroPlex YTApresentação de produto · Torneamento · 16 slides · mesma operaçãoPrimeTurning com CoroTurn Prime — torneamento em todas as direçõesApresentação de produto · Torneamento · 24 slides · mesma operação

Casos práticos da Hailtools

Pastilhas T-Max® PCaso prático da Hailtools · Torneamento · com vídeo · mesma operaçãoClasse CBN CB7125Caso prático da Hailtools · Torneamento · com vídeo · mesma operação

Vídeos

CoroCut 2 · troca da pastilhaHailtools · Academia da Usinagem · YouTube · mesma operaçãoCoroTurn TR · perfilamento estávelHailtools · Academia da Usinagem · YouTube · mesma operaçãoTroca automática de ferramentas em centros de torneamentoSandvik Coromant · YouTube · mesma operaçãoCase de torneamento – PrimeTurning™ reduz o tempo de usinagem em até 50 por cento na BHDTSandvik Coromant · YouTube · mesma operaçãoNovas classes de aço para torneamento - Refinadas em todos os aspectos.Sandvik Coromant · YouTube · mesma operação

Biblioteca técnica: tudo sobre CoroTurn SL70 · Todos os catálogos · Videoteca · Casos práticos

Dados principais

Código ISO
392.T63-2C 40 088
Código compactado
392.T63-2C40088
Material ID
6423334
Família
Adaptação
Tipo
Adaptador estacionário — reto
Peso unitário
1,33 kg
EAN
26423334
UNSPSC
27112807
eCl@ss 13
21022002
Lançamento
24/09/2013
CoroPak de lançamento
13.2

Arquivos CAD

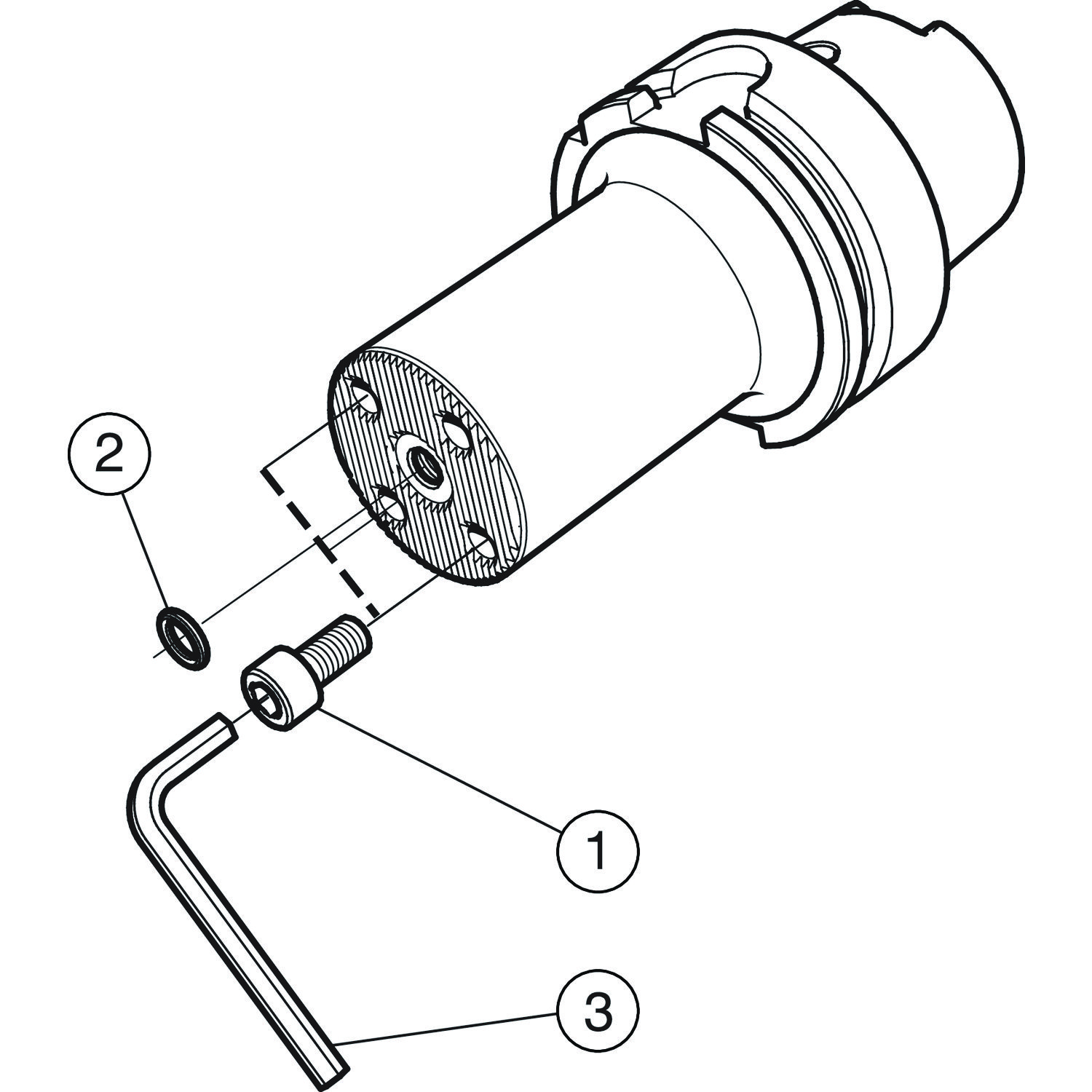

Itens inclusos

  • 4 × 3212 010-358 Parafuso
  • 1 × 3671 010-113 Anel O-ring
  • 1 × 3021 010-050 Chave

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura funcional HF_1 0 mm
Balanço máximo OHX 88 mm
Código do material do corpo BMC Aço
Código para tipo entrada da refrigeração CNSC Entrada axial concêntrica
Comprimento do corpo LB 55.65 mm
Comprimento funcional LF_1 88 mm
Comprimento total OAL 119.5 mm
Diâmetro da conexão DCONMS 63 mm
Diâmetro da conexão DCONWS 40 mm
Diâmetro do corpo BD_1 40 mm
Direção da interface de adaptação da máquina ADINTMS HSK -T — tamanho 63
Direção de interface de adaptação da peça ADINTWS SL (parafuso montado) -reto — tamanho 40
Largura funcional WF_1 0 mm
Peso do item WT 1.33 kg
Pressão de refrigeração CP 70 bar
Propriedade antivibração DPC Não
Sensor embutido SEP Não
Sentido HAND Neutro
Tipo código de saída de refrigeração CXSC Saída axial concêntrica

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
