Adaptação · Adaptador estacionário — reto
392.T63-131-124-25
HSK para adaptador com haste cilíndrica

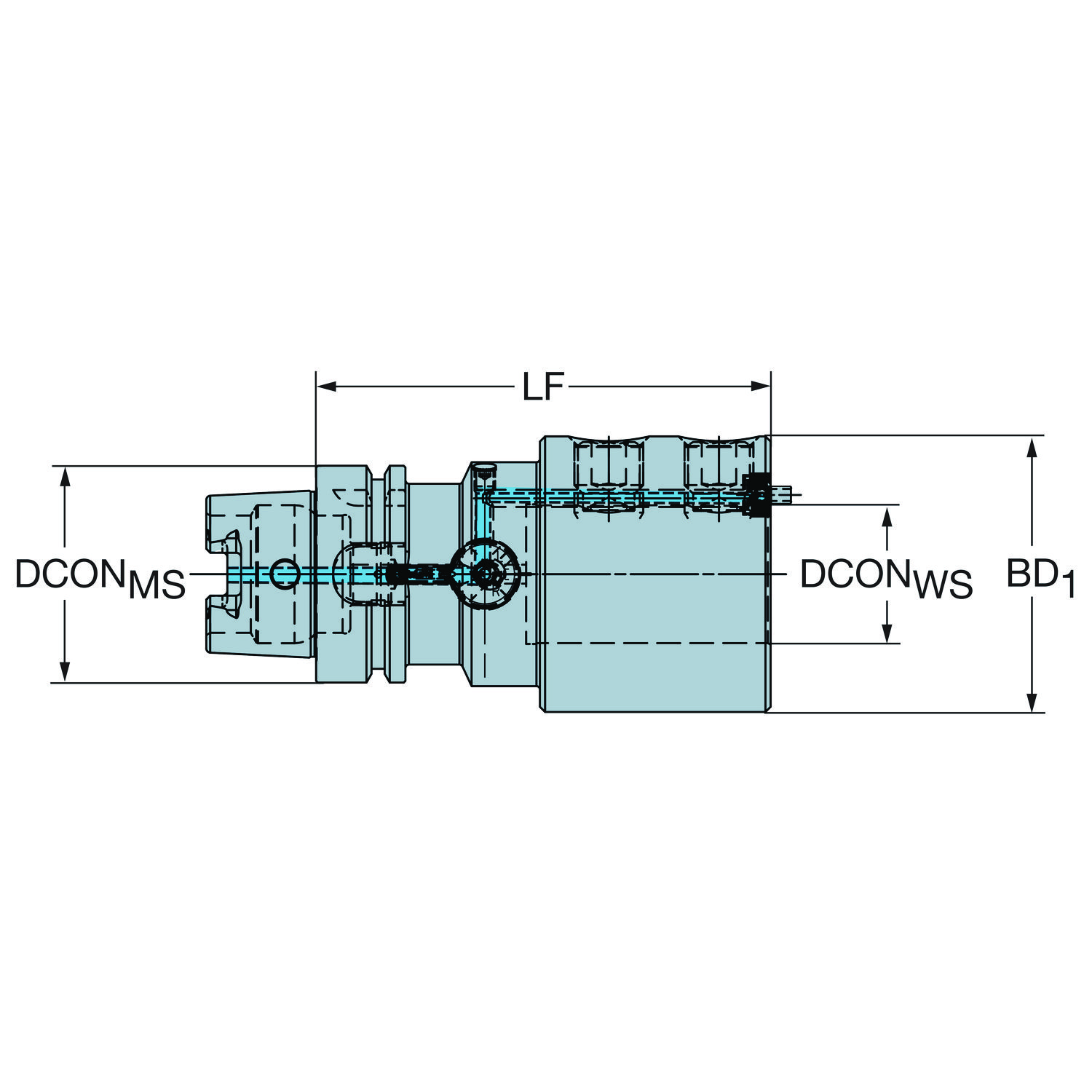

Adaptador simétrico rotativo. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.
Descontinuado
Item descontinuado pela Sandvik Coromant: a Hailtools indica a alternativa atual para a sua aplicação.
A Sandvik Coromant indica no lugar:
HT06-131-00118-25 — HSK para adaptador com haste cilíndricaO produto recomendado tem dimensões diferentes.
Material deste produto
Catálogos, folders, apresentações, casos práticos e vídeos selecionados para 392.T63-131-124-25.
Casos práticos da Hailtools
CoroChuck® 930Caso prático da Hailtools · Fixação de ferramenta · com vídeo · mesma operação
EasyFix®Caso prático da Hailtools · Fixação de ferramenta · com vídeo · mesma operação
Coromant EHCaso prático da Hailtools · Fixação de ferramenta · com vídeo · mesma operaçãoBiblioteca técnica · Todos os catálogos · Videoteca · Casos práticos
Dados principais
- Código ISO
- 392.T63-131-124-25
- Código compactado
- 392.T63-131-124-25
- Material ID
- 6423333
- Família
- Adaptação
- Tipo
- Adaptador estacionário — reto
- Peso unitário
- 2,62 kg
- EAN
- 26423333
- UNSPSC
- 27112807
- eCl@ss 13
- 21022002
- Lançamento
- 24/09/2013
- CoroPak de lançamento
- 13.2
Arquivos CAD
- STP básico 74921988.stp
- STP detalhado 74921987.stp
- DXF 2D 74921989.dxf
- Pacote GTC ZIP, para importar a ferramenta no CAM
- Dados básicos da ferramenta ISO 13399, formato P21

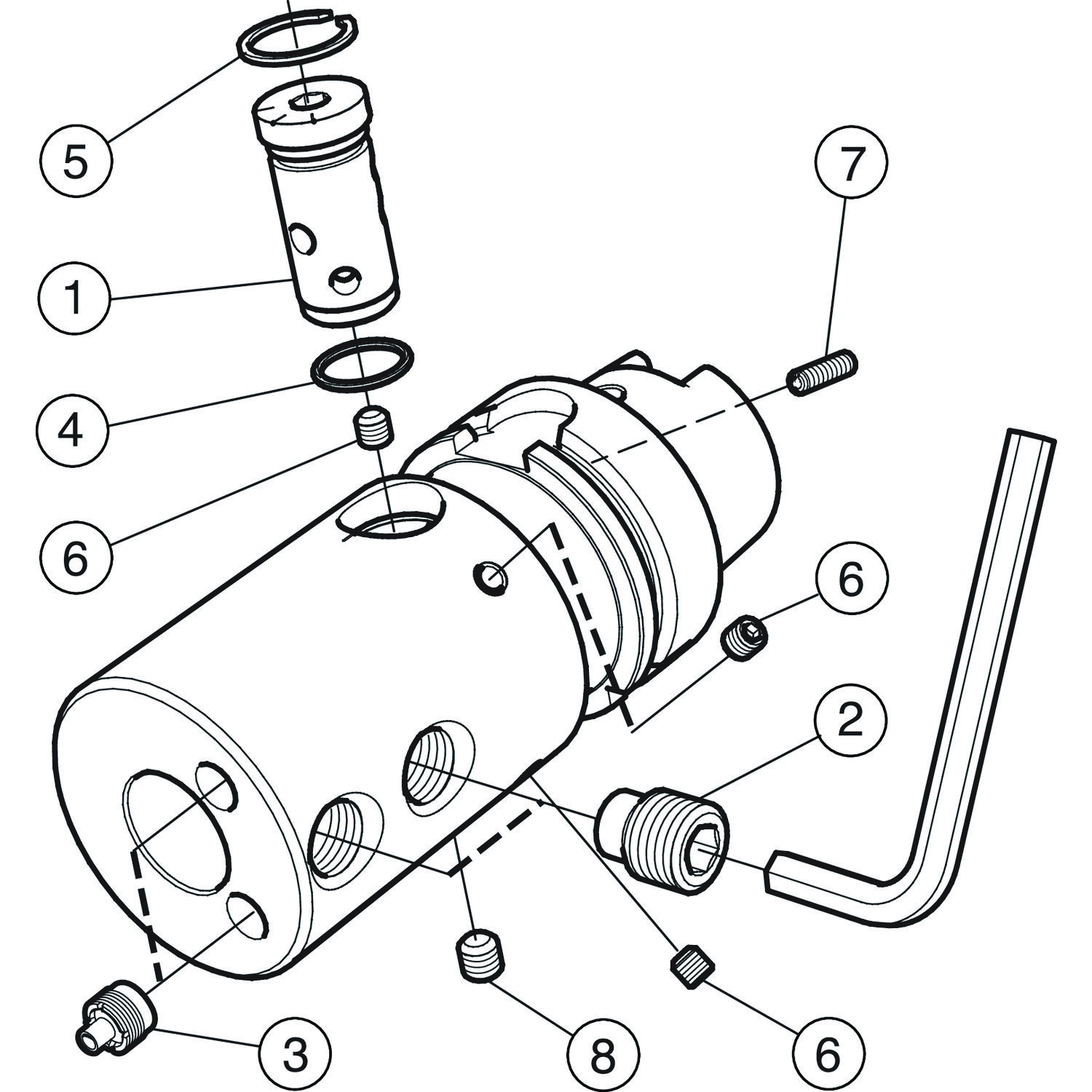

Itens inclusos
- 1 × 5692 035-03 Parafuso da válvula
- 2 × 5514 012-02 Parafuso
- 2 × 5691 034-02 Bico de refrigeração
- 1 × 5641 005-06 Anel O-ring
- 1 × 3421 105-020 Largura do anel elástico
- 3 × 5514 058-01 Parafuso
- 1 × 5514 064-01 Pino com mola
- 1 × 5514 058-03 Parafuso
Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Altura funcional | HF_1 | 0 mm |
| Balanço máximo | OHX | 124 mm |
| Bolso para chip de dados | DCP | Não |
| Código do material do corpo | BMC | Aço |
| Código para tipo entrada da refrigeração | CNSC | Entrada axial concêntrica |
| Comprimento de fixação | LSCWS | 57 mm |
| Comprimento do corpo | LB | 124 mm |
| Comprimento funcional | LF_1 | 124 mm |
| Comprimento total | OAL | 155.9 mm |
| Diâmetro da conexão | DCONMS | 63 mm |
| Diâmetro da conexão | DCONWS | 25 mm |
| Diâmetro do corpo | BD_1 | 63 mm |
| Direção da interface de adaptação da máquina | ADINTMS | HSK -T — tamanho 63 |
| Direção de interface de adaptação da peça | ADINTWS | Fixação cilíndrica com rebaixos (bucha) — métrica: 25 |
| Largura funcional | WF_1 | 0 mm |
| Peso do item | WT | 2.62 kg |
| Pressão de refrigeração | CP | 80 bar |
| Propriedade antivibração | DPC | Não |
| Sensor embutido | SEP | Não |
| Sentido | HAND | Neutro |
| Tipo código de saída de refrigeração | CXSC | Saída axial inclinada direcionada com bico |
Parafusos, chaves, calços e grampos desta ferramenta: os que já vêm com ela e os de reposição, vendidos à parte. Quem tem página no catálogo abre com um clique.
5641 005-06 Anel O-ring Vem com a ferramenta (1)
3421 105-020 Anel de retenção Vem com a ferramenta (1) 5514 058-01 Parafuso Allen sem cabeça Vem com a ferramenta (3) 5514 064-01 Parafuso Allen sem cabeça Vem com a ferramenta (1) 5514 058-03 Parafuso Allen sem cabeça Vem com a ferramenta (1) Mesmo tipo de ferramenta.
151.2-2020-21M Bloco porta-lâmina 151.2-2020-25 Bloco porta-lâmina 151.2-2520-25 Bloco porta-lâmina 151.2-3232-25 Bloco porta-lâmina 151.2-4040-45 Bloco porta-lâmina
570-3C 25 255 Adaptador Silent Tools™ com acoplamento com haste cilíndrica para CoroTurn® SL
C5-570-2C 50 098-40L Coromant Capto® para adaptador CoroTurn® SL
C6-570-2C 60 112L40 Coromant Capto® para adaptador CoroTurn® SL
HT30D-CY16 156-16 Haste cilíndrica para adaptador CoroTurn® SL antivibratório HT30D-CY20 200-20 Haste cilíndrica para adaptador CoroTurn® SL antivibratório HT30D-CY25 255-25 Haste cilíndrica para adaptador CoroTurn® SL antivibratório HT30D-CY32 320-32 Haste cilíndrica para adaptador CoroTurn® SL antivibratório Últimos produtos visitados
