Adaptação · Adaptador estacionário — reto
392.419-63-APBL-25
Adaptador HSK para fixação de lâminas

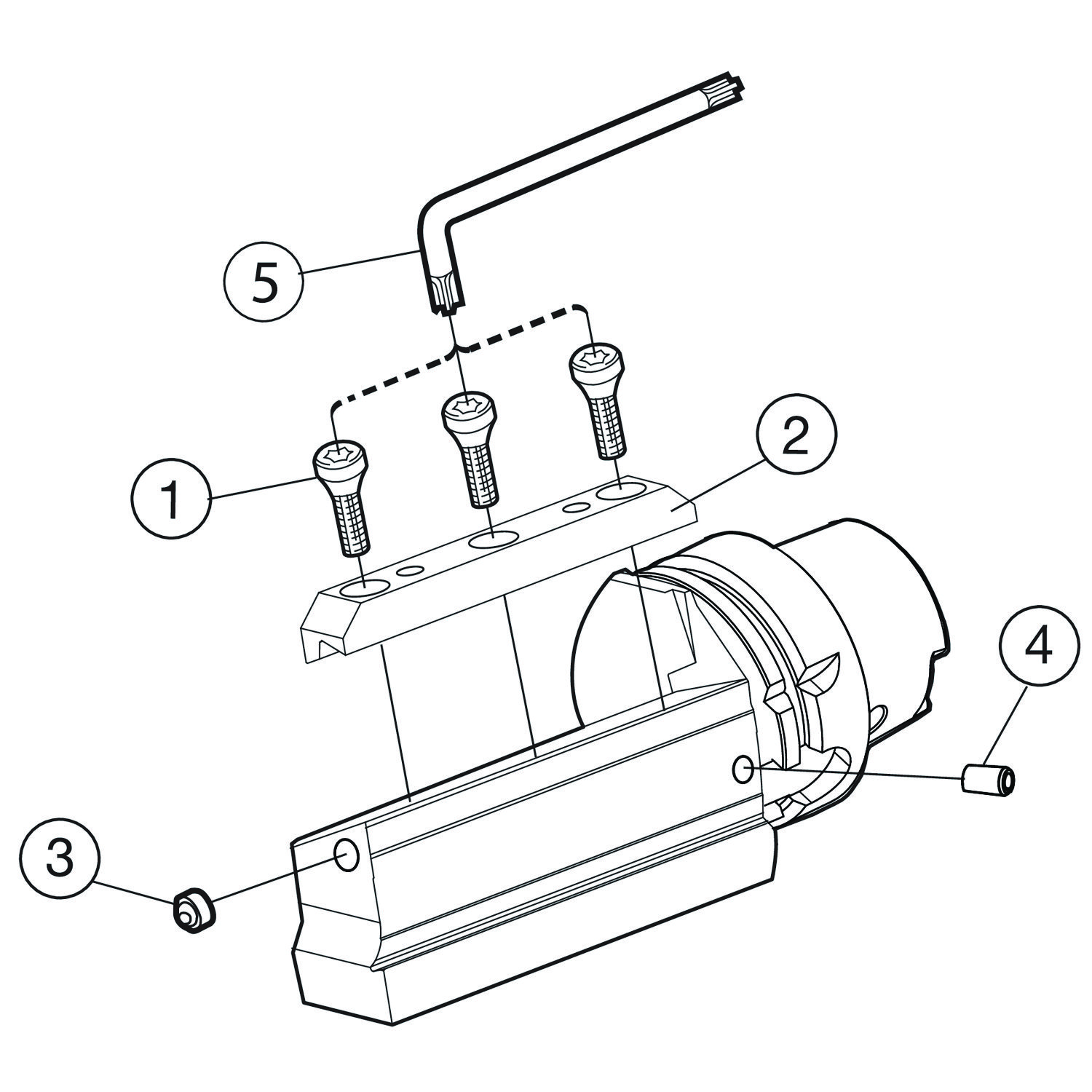

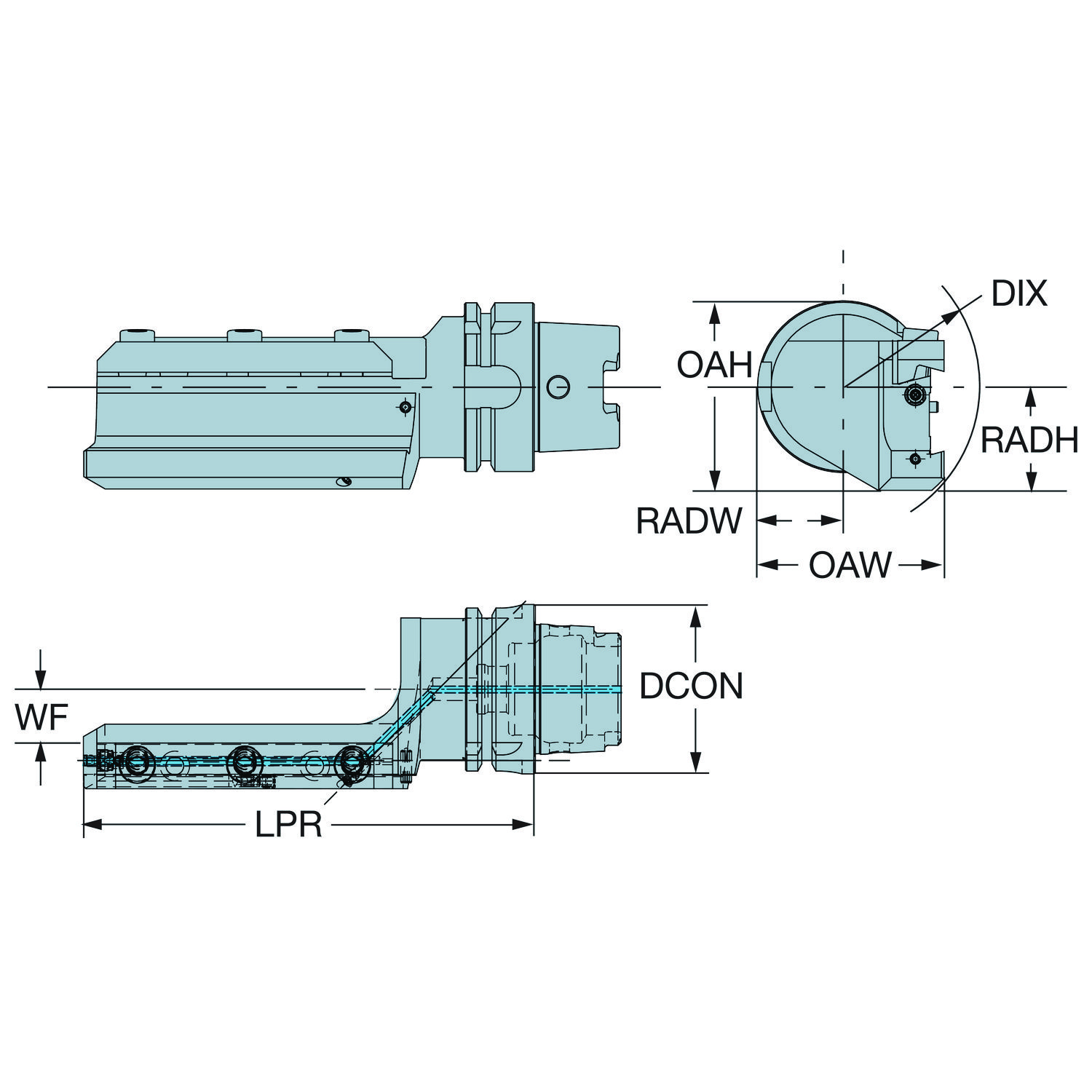

Item de adaptação. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.
Descontinuado
Item descontinuado pela Sandvik Coromant: a Hailtools indica a alternativa atual para a sua aplicação.
A Sandvik Coromant indica no lugar:
HT06-APBL-175-25HP — Adaptador HSK para fixação de lâminasMaterial deste produto
Catálogos, folders, apresentações, casos práticos e vídeos selecionados para 392.419-63-APBL-25.
Casos práticos da Hailtools
CoroChuck® 930
EasyFix®
Coromant EHDados principais
- Código ISO
- 392.419-63-APBL-25
- Código compactado
- 392.419-63-APBL-25
- Material ID
- 6078784
- Família
- Adaptação
- Tipo
- Adaptador estacionário — reto
- Peso unitário
- 2,203 kg
- EAN
- 26078784
- UNSPSC
- 27112807
- eCl@ss 13
- 21022002
- Lançamento
- 09/08/2004
- CoroPak de lançamento
- 11.2
Arquivos CAD
- STP básico 72634356.stp
- DXF 2D 72634355.dxf
- Pacote GTC ZIP, para importar a ferramenta no CAM
- Dados básicos da ferramenta ISO 13399, formato P21
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Altura funcional | HF_1 | 25 mm |
| Altura radial do corpo | RADH | 38 mm |
| Altura total | OAH | 69.5 mm |
| Balanço máximo | OHX | 168 mm |
| Código do material do corpo | BMC | Aço |
| Código para tipo entrada da refrigeração | CNSC | Entrada axial concêntrica |
| Comprimento do corpo | LB | 5 mm |
| Comprimento funcional | LF_1 | 168 mm |
| Comprimento total | OAL | 199.9 mm |
| Diâmetro da conexão | DCONMS | 63 mm |
| Diametro máximo da ferramenta para troca | DIX | 100 mm |
| Direção da interface de adaptação da máquina | ADINTMS | HSK -T — tamanho 63 |
| Direção de interface de adaptação da peça | ADINTWS | Corte off e canais lâmina — tamanho 25L |
| Largura funcional | WF_1 | 32 mm |
| Largura radial do corpo | RADW | 37 mm |
| Largura total | OAW | 68.5 mm |
| Peso do item | WT | 2.203 kg |
| Pressão de refrigeração | CP | 70 bar |
| Propriedade antivibração | DPC | Não |
| Sensor embutido | SEP | Não |
| Sentido | HAND | Esquerda |
| Tipo código de saída de refrigeração | CXSC | Saída axial inclinada direcionada com bico |
