392.41061-10001112 — Vista explodida

Vista explodida

Adaptação · Adaptador para macho

392.41061-10001112

HSK para mandril troca rápida para rosqueamento com macho

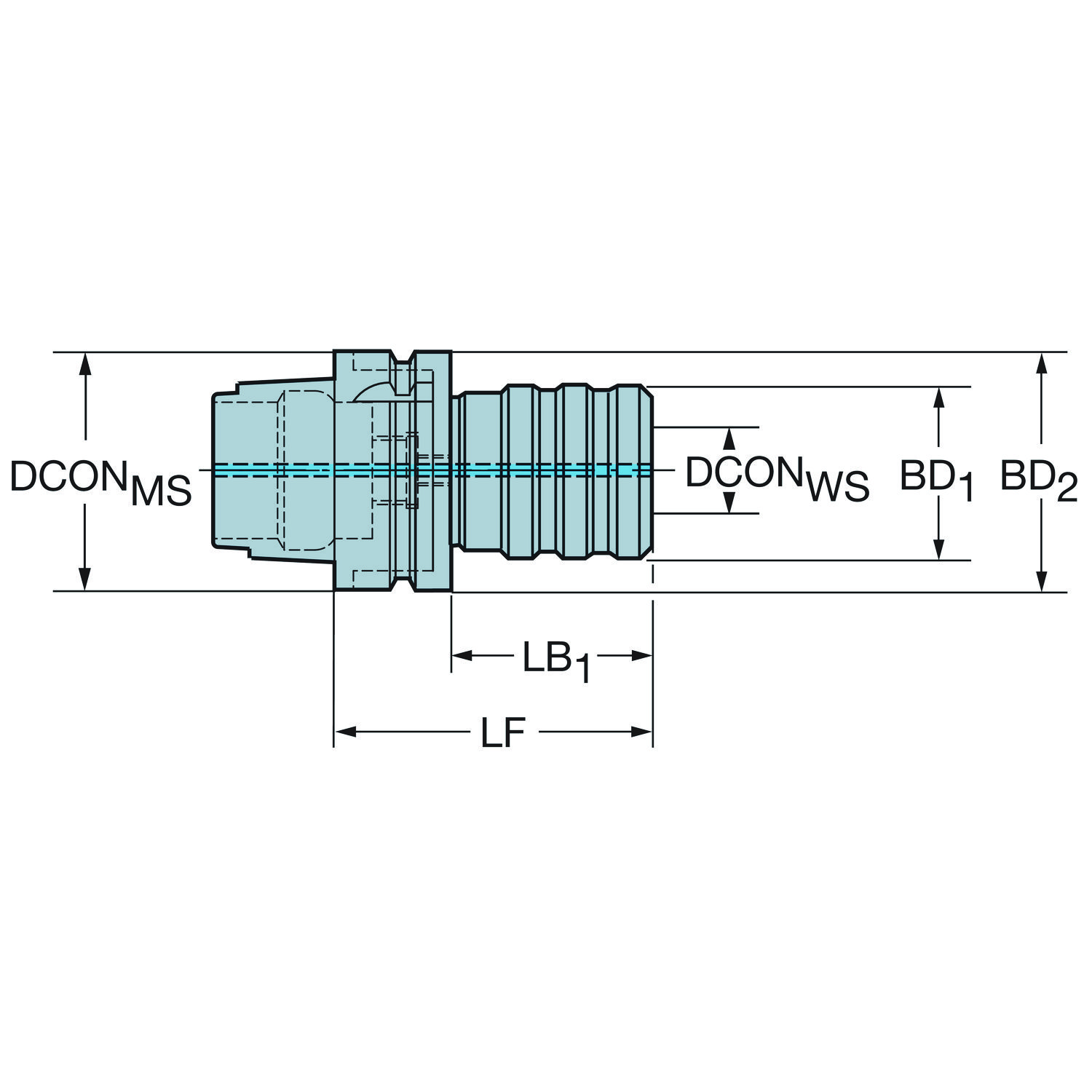

Adaptador simétrico rotativo · comprimento funcional 112 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.

Descontinuado

Pedir alternativa à engenharia

Item descontinuado pela Sandvik Coromant: a Hailtools indica a alternativa atual para a sua aplicação.

Pedir alternativa

Material deste produto

Catálogos, folders, apresentações, casos práticos e vídeos selecionados para 392.41061-10001112.

Troca rápida — melhor utilização da máquinaFolder · Sandvik Coromant · PDFTroca rápida para centros de torneamento — Coromant CaptoFolder · Sandvik Coromant · PDFCoroTap 100 e 400 — rosqueamento de alumínioApresentação de produto · Roscamento · 13 slides · mesma operaçãoCoroThread Mill 500 — fresamento de roscasApresentação de produto · Roscamento · 20 slides · mesma operaçãoCoroTap 100 com geometria -PM — roscamento em ISO PApresentação de produto · Roscamento · 19 slides · mesma operação

Casos práticos da Hailtools

CoroChuck® 970Caso prático da Hailtools · Roscamento · com vídeo · mesma operaçãoCoroThread® 266Caso prático da Hailtools · Roscamento · com vídeo · mesma operação

Vídeos

Torneamento de roscas externasHailtools · Academia da Usinagem · YouTube · mesma operaçãoProgramação CAM - Fresamento de Rosca Sandvik CoromantSandvik Coromant · YouTube · mesma operaçãoCoroTap®100 - with PM geometrySandvik Coromant · YouTube · mesma operaçãoCoroTap T200 and T300 - Optimized for ISO-P steel applicationsSandvik Coromant · YouTube · mesma operação

Biblioteca técnica · Todos os catálogos · Videoteca · Casos práticos

Dados principais

Código ISO
392.41061-10001112
Código compactado
392.41061-10001112
Material ID
5759998
Família
Adaptação
Tipo
Adaptador para macho
Peso unitário
2,62 kg
EAN
12235801
UNSPSC
27112807
eCl@ss 13
21022002
Lançamento
26/02/2007
CoroPak de lançamento
07.1

Arquivos CAD

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Bolso para chip de dados DCP Não
Código para tipo entrada da refrigeração CNSC Entrada axial concêntrica
Comprimento do corpo LB_1 83 mm
Comprimento do corpo LB_2 112 mm
Comprimento flutuante do macho para frente TFLA 7.5 mm
Comprimento flutuante do macho para tras TFLB 7.5 mm
Comprimento funcional LF 112 mm
Comprimento total OAL 162 mm
Diâmetro da conexão DCONMS 100 mm
Diâmetro da conexão DCONWS 19 mm
Diâmetro funcional DFC 75.013 mm
Direção da interface de adaptação da máquina ADINTMS HSK -A — tamanho 100
Direção de interface de adaptação da peça ADINTWS Macho adapter -SE/SES -refrigeração central — tamanho 1
Faixa máx. de macho TRMAX M12
Peso do item WT 2.62 kg
Pressão de refrigeração CP 80 bar
Rotação máxima RPMX 8000
Sensor embutido SEP Não
Tipo código de saída de refrigeração CXSC Saída axial concêntrica

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
