TR-V13JBL 10C-S

Porta Ferramenta convencional CoroTurn® TR para torneamento

Ferramenta para torneamento · comprimento funcional 127 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.

Ciclo de vida: Liberado

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO
TR-V13JBL 10C-S
Código compactado
TR-V13JBL10C-S
Material ID
5755511
Família
Ferramentas
Tipo
Torneamento — intercambiável
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
221 g
EAN
12337393
NCM
846610
UNSPSC
27112809
eCl@ss 13
21181001
Origem
IN
Lançamento
25/02/2008
CoroPak de lançamento
08.1

Arquivos CAD

Itens inclusos

  • 1 × 5513 020-64 Parafuso
  • 1 × 5680 084-21 Bit

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Documentos

Ver em realidade aumentada: em breve.

Dados de corte

A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

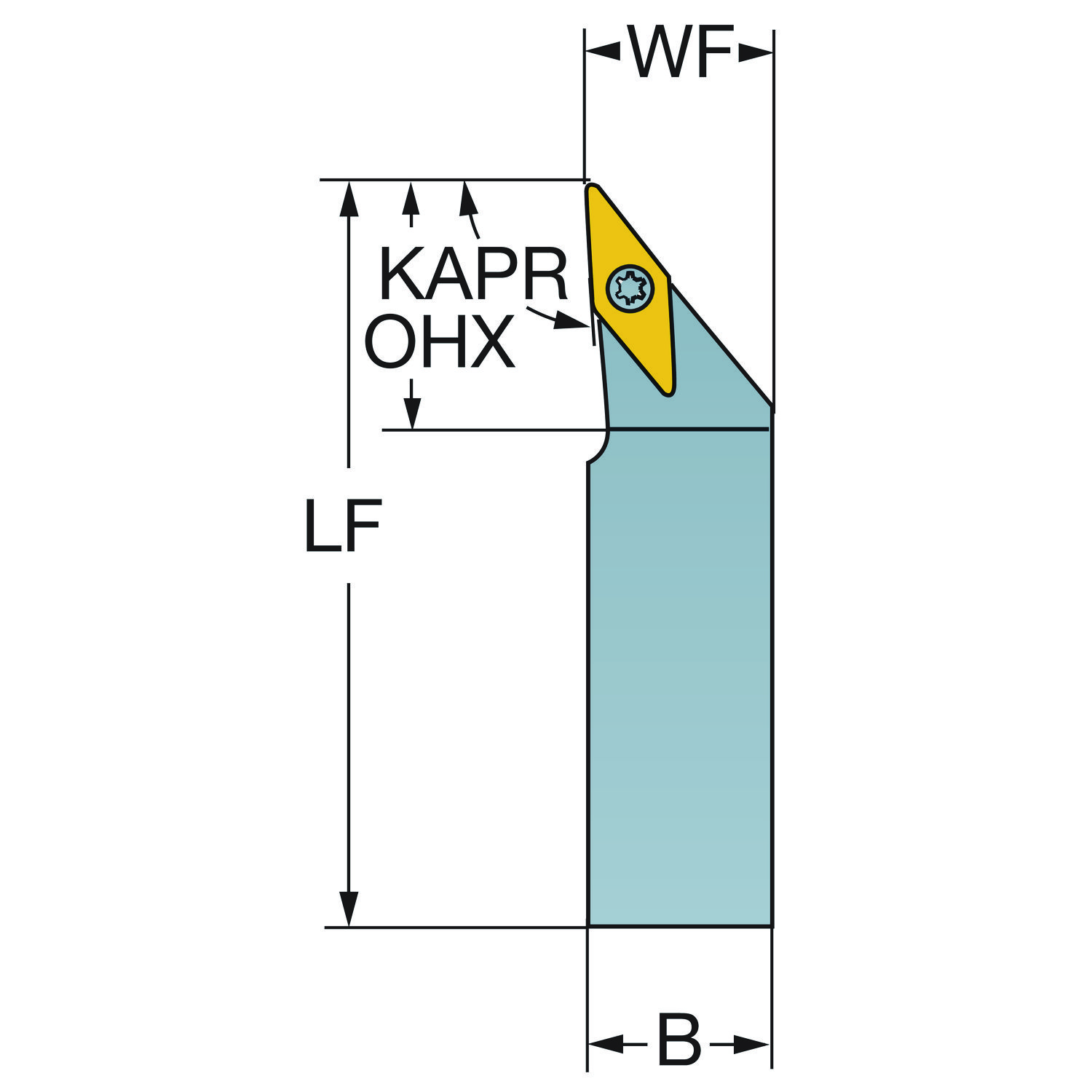

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura da haste H 15.875 mm
Altura funcional HF 15.875 mm
Ângulo da aresta de corte da ferramenta KAPR_1 93
Ângulo da ponta da pastilha EPSR 35
Ângulo de ataque da ferramenta PSIR -3
Ângulo de folga principal AN 5
Ângulo de inclinação LAMS 0
Ângulo de saída ortogonal GAMO 0
Ângulo do corpo da ferramenta em relação à peça BAWS 0
Ângulo do corpo da ferramenta em relação à máquina BAMS 0
Ângulo máximo de usinagem em rampa RMPX 50
Balanço máximo OHX 32 mm
Código do material do corpo BMC Aço
Código do tamanho do assento da pastilha SSC_M 13
Código do tamanho do assento da pastilha SSC_N 13
Código do tipo de fixação MTP Fixação com parafuso pelo furo
Código para tipo entrada da refrigeração CNSC Sem entrada de refrigerante
Comprimento de fixação LSCMS 95 mm
Comprimento funcional LF 127 mm
Comprimento total OAL 127 mm
Direção da interface de adaptação da máquina ADINTMS Haste retangular — polegada: 5/8 x 5/8
Identificação da pastilha padrão MIID TR-VB1308
Largura da haste B 15.875 mm
Largura funcional WF 15.875 mm
Número de pastilhas CICT 1
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER CoroTurn TR ( TR-VB1308 )
Peso do item WT 0.221 kg
Propriedade antivibração DPC Não
Sensor embutido SEP Não
Sentido HAND Esquerda
Tipo código de saída de refrigeração CXSC Sem saída de refrigerante
Torque TQ 2 Nm
Torque TQ 2 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.
