TR-VB1308EF 7014

Pastilhas · Turning insert - general

TR-VB1308EF 7014

Pastilha CoroTurn® TR para torneamento

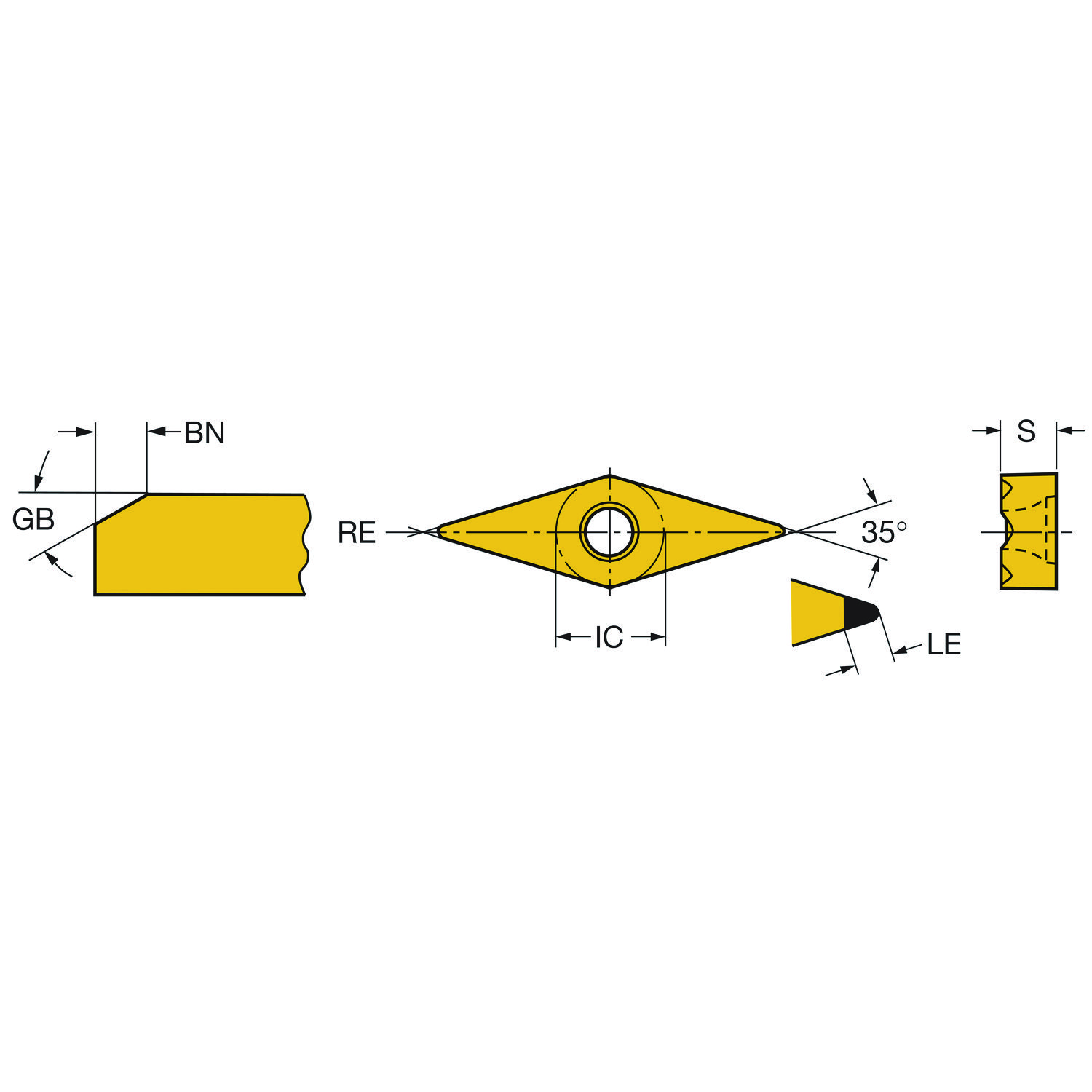

Pastilha para torneamento para superligas e titânio (ISO S) · classe 7014 com cobertura Uncoated Grade · círculo inscrito 8 mm, raio de ponta 0,79 mm, espessura 4,53 mm. Nesta página: ficha técnica ISO 13399 completa, desenho dimensional e dados de corte de partida da Sandvik Coromant por material ISO. Cotação com a engenharia da Hailtools.

Classe 7014

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade. Quantidade mínima: 5.

Dados principais

Código ISO
TR-VB1308EF 7014
Código compactado
TR-VB1308EF7014
Material ID
7992829
Família
Pastilhas
Tipo
Turning insert - general
Classe
7014
Cobertura
UNCOAT
Processo de cobertura
Uncoated Grade
Substrato
CBN
Material ISO principal
S
Quantidade por embalagem
5
Quantidade mínima
5
Peso unitário (kg)
4.16 Gram
EAN
7323225661348
NCM
820900
UNSPSC
23242105
eCl@ss 13
21182003
Origem
PL
Lançamento
25/09/2020
CoroPak de lançamento
20.2

Arquivos CAD

Sem arquivos CAD para este item no acervo da Sandvik Coromant.

Ver em realidade aumentada: em breve.

Dados de corte

Valores de partida recomendados pela Sandvik Coromant, por material ISO: valor inicial e faixa (mín. – máx.). Fonte: Cutting Data API da fábrica.

Valores iniciais

Velocidade de corte
260 m/min
Avanço por rotação
0,17 mm/r
Profundidade de corte
0,16 mm
Espessura máxima do cavaco
0,1 mm/r
Vida da ferramenta
900 s

Para Superligas e titânio · Torneamento geral. Ajuste pela sua máquina e fixação na calculadora.

Torneamento geral · Ângulo de posição 93°

Material vc m/minfn mm/rhex mm/rap mm Vida
S Superligas e titânio 1ª escolha S2.0.Z.AG · 350 HB 260 (240 – 285)0,17 (0,07 – 0,27)0,1 (0,04 – 0,16)0,16 (0,08 – 0,25) 900 s

Calcular rotação, avanço e tempo com estes valores → Ajustar para a minha peça no WhatsApp

Ponto de partida: ajuste pela rigidez da máquina, fixação e acabamento exigido. Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
ângulo de folga principal AN 5
Ângulo de saída da pastilha GAN 0
Classe GRADE 7014
Código de condições da aresta de corte CECC rounded
Código de montagem da pastilha IFS 40°-60° countersunk hole, rail bottom
Código do formato da pastilha SC Rhombic 35
Código do tamanho do assento da pastilha SSC_M 13
Código do tamanho do assento da pastilha SSC_N 13
Comprimento efetivo da aresta de corte LE 3 mm
Designação da aplicação do quebra-cavacos por fabricante CBMD EF
Diâmetro do círculo inscrito IC 8 mm
Diâmetro do furo de fixação D1 3.4 mm
Espessura da pastilha S 4.53 mm
Formato e tamanho da pastilha CUTINT_SIZESHAPE CoroTurn TR VB13
Insert included angle EPSR 35
ISO Cutting Tool Material ISOMAT CBN low content
ISO nível de classificação de material Primário TMC1 S
ISO nível de classificação de material Todos TMC1 S
Número de arestas de corte CEDC 2
Propriedade da aresta Wiper WEP Não
Quantidade de lados de um item da ferramenta ou item de corte NSIDE single sided
Raio do canto RE 0.79 mm
Sensor embedded property SEP Não
Sentido HAND Neutro
Tipo de operação CTPT Acabamento

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
