TR-VB1308-F 2220

Pastilha CoroTurn® TR para torneamento

Pastilha para torneamento para aço inoxidável (ISO M) · classe 2220 com cobertura CVD · círculo inscrito 8 mm, raio de ponta 0,794 mm, espessura 4,525 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP), desenho dimensional, pacote GTC para importar no CAM, dados de corte de partida da Sandvik Coromant por material ISO e a ferramenta em realidade aumentada, no tamanho real. Compra imediata na loja Hailtools.

Recomendado Classe 2220 Preço na loja Em descontinuação

Indicada em 1º lugar para: M (aço inoxidável)

Entrega prevista em 20 dias

R$176,51 a unidade · pacote com 10. Prazo e condições da loja Hailtools.

Produto em descontinuação.

A Sandvik Coromant indica no lugar:

TR-VB1308-F 2515 — CoroTurn® TR, pastilha para torneamento

Classe diferente x o produto original – Verifique a velocidade de corte.

Material deste produto

Catálogos, folders, apresentações, casos práticos e vídeos selecionados para TR-VB1308-F 2220.

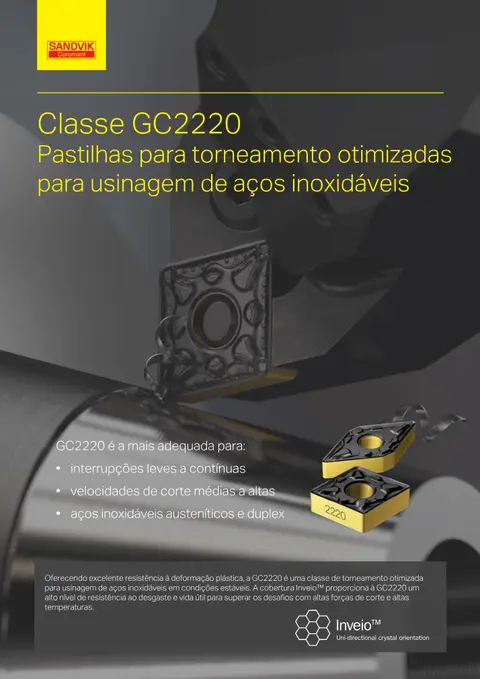

Classe GC2220 — torneamento de aços inoxidáveisFolder · Sandvik Coromant · PDFFerramentas para torneamento 2020Catálogo · Sandvik Coromant · PDFCoroTurn PI — torneamento de perfisApresentação de produto · Torneamento · 21 slides · mesma operaçãoTorneamento no eixo Y — CoroTurn Prime e CoroPlex YTApresentação de produto · Torneamento · 16 slides · mesma operaçãoPrimeTurning com CoroTurn Prime — torneamento em todas as direçõesApresentação de produto · Torneamento · 24 slides · mesma operação

Casos práticos da Hailtools

Pastilhas T-Max® PCaso prático da Hailtools · Torneamento · com vídeo · mesma operaçãoClasse CBN CB7125Caso prático da Hailtools · Torneamento · com vídeo · mesma operação

Vídeos

CoroCut 2 · troca da pastilhaHailtools · Academia da Usinagem · YouTube · mesma operaçãoCoroTurn TR · perfilamento estávelHailtools · Academia da Usinagem · YouTube · mesma operaçãoTroca automática de ferramentas em centros de torneamentoSandvik Coromant · YouTube · mesma operaçãoCase de torneamento – PrimeTurning™ reduz o tempo de usinagem em até 50 por cento na BHDTSandvik Coromant · YouTube · mesma operaçãoNovas classes de aço para torneamento - Refinadas em todos os aspectos.Sandvik Coromant · YouTube · mesma operação

Todos os catálogos · Videoteca · Casos práticos

Dados principais

Código ISO
TR-VB1308-F 2220
Código compactado
TR-VB1308-F2220
Material ID
7231480
Família
Pastilhas
Tipo
Pastilha de torneamento — geral
Classe
2220
Cobertura
TICN+AL2O3+TIN
Processo de cobertura
CVD
Substrato
WC
Material ISO principal
M
Quantidade por embalagem
10
Quantidade mínima
10
Peso unitário
4,37 g
EAN
7323221714802
NCM
820900
UNSPSC
23242105
eCl@ss 13
21182003
Origem
SE
Lançamento
19/02/2017
CoroPak de lançamento
17.1

Arquivos CAD

A fábrica não publica DXF 2D para este item.

Documentos

Ver em realidade aumentada

Ver em realidade aumentada

A ferramenta em tamanho real, na sua máquina, antes de comprar.

QR code para ver TR-VB1308-F 2220 em realidade aumentada RA no celular

Modelo gerado do CAD da fábrica, em escala real · 1.624 triângulos.

Dados de corte

Valores de partida recomendados pela Sandvik Coromant, por material ISO: valor inicial e faixa (mín. – máx.). Fonte: Cutting Data API da fábrica.

Valores iniciais

Velocidade de corte
230 m/min
Avanço por rotação
0,2 mm/r
Profundidade de corte
0,8 mm
Espessura máxima do cavaco
0,2 mm/r
Vida da ferramenta
900 s

Para Aço inoxidável · Torneamento geral. Ajuste pela sua máquina e fixação na calculadora.

Torneamento geral · Ângulo de posição 93°

Material vc m/minfn mm/rhex mm/rap mm Vida
M Aço inoxidável 1ª escolha M1.0.Z.AQ · 200 HB 230 (165 – 290)0,2 (0,09 – 0,4)0,2 (0,09 – 0,4)0,8 (0,1 – 2) 900 s

Calcular rotação, avanço e tempo com estes valores Ajustar para a minha peça no WhatsApp

Ponto de partida: ajuste pela rigidez da máquina, fixação e acabamento exigido. Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Ângulo da fase frontal GB 0
Ângulo da ponta da pastilha EPSR 35
Ângulo de folga principal AN 5
Ângulo de saída da pastilha GAN 18
Classe GRADE 2220
Cobertura COATING CVD TiCN+Al2O3+TiN
Código de condições da aresta de corte CECC Arredondada
Código de montagem da pastilha IFS Furo escareado de 40°–60°, base com trilho
Código do formato da pastilha SC Rômbica 35°
Código do tamanho do assento da pastilha SSC_M 13
Código do tamanho do assento da pastilha SSC_N 13
Comprimento efetivo da aresta de corte LE 12.2 mm
Designação da aplicação do quebra-cavacos por fabricante CBMD F
Diâmetro do círculo inscrito IC 8 mm
Diâmetro do furo de fixação D1 3.4 mm
Espessura da pastilha S 4.525 mm
Formato e tamanho da pastilha CUTINT_SIZESHAPE CoroTurn TR VB13
ISO Cutting Tool Material ISOMAT Metal duro (WC) com cobertura
ISO nível de classificação de material Primário TMC1 M
ISO nível de classificação de material Todos TMC1 M
Largura da fase plana BN 0.07 mm
Número de arestas de corte CEDC 2
Peso do item WT 0.00437 kg
Propriedade da aresta Wiper WEP Não
Quantidade de lados de um item da ferramenta ou item de corte NSIDE Face única
Raio do canto RE 0.7938 mm
Sensor embutido SEP Não
Sentido HAND Neutro
Substrato SUBSTRATE HC
Tipo de operação CTPT Acabamento

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
