TLSR-102 — Foto do produto

Foto do produto

Ferramentas · Corte e canal radial — intercambiável

TLSR-102

Porta Ferramenta convencional Top Lok para cortes e canais

Ferramenta para torneamento · comprimento funcional 114,3 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO
TLSR-102
Código compactado
TLSR-102
Material ID
5753227
Família
Ferramentas
Tipo
Corte e canal radial — intercambiável
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
230 g
EAN
80010351
NCM
846610
UNSPSC
27112809
eCl@ss 13
21181004
Origem
IN
Lançamento
20/04/1992
CoroPak de lançamento
92.2

Arquivos CAD

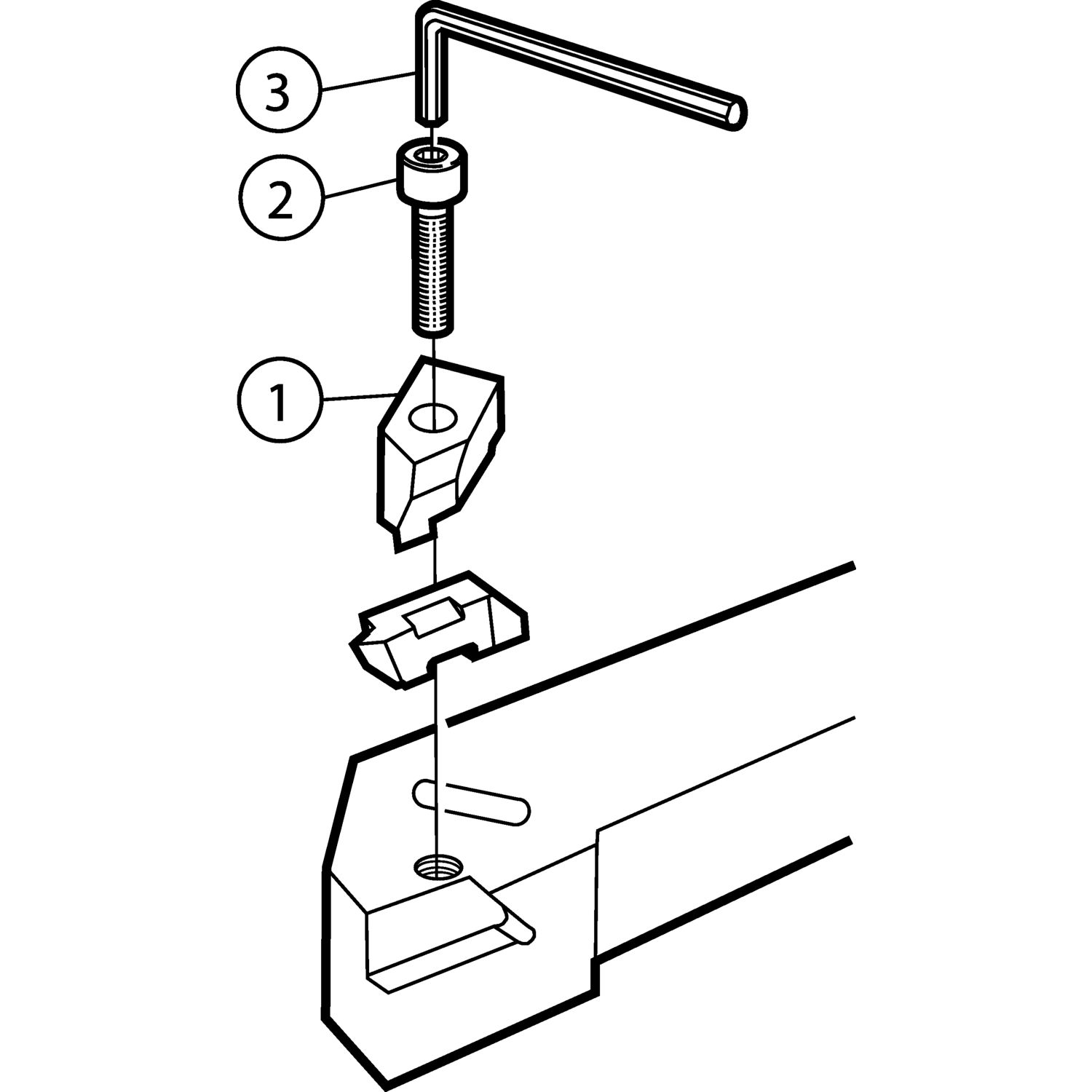

Itens inclusos

  • 1 × C2R Grampo
  • 1 × 10440 Parafuso
  • 1 × 3021 011-764 Chave

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

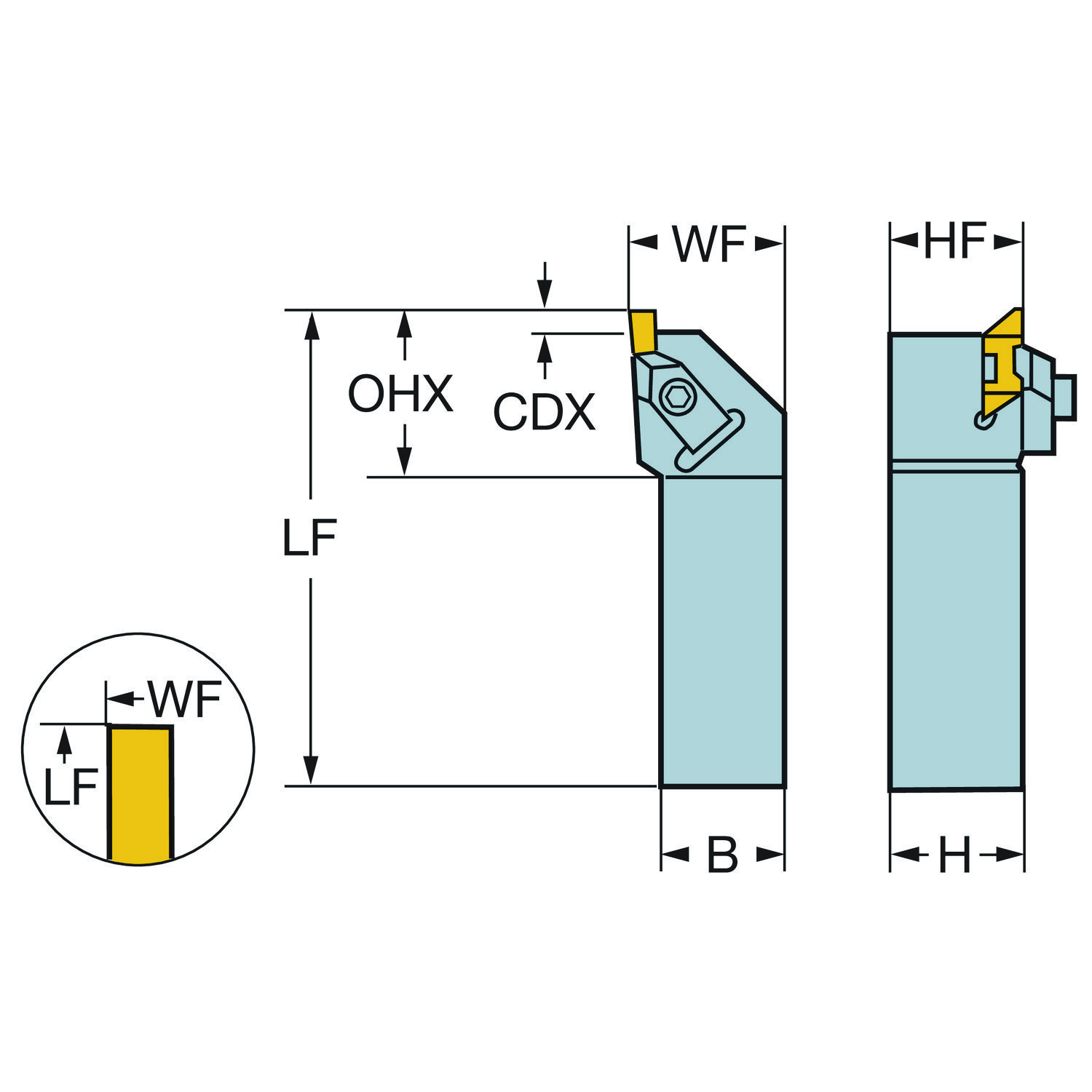

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura da haste H 15.88 mm
Altura funcional HF 0 mm
Ângulo do corpo da ferramenta em relação à peça BAWS 0
Balanço máximo OHX 22.35 mm
Código do material do corpo BMC Aço
Código do tamanho do assento da pastilha SSC_M 2
Código do tamanho do assento da pastilha SSC_N 2
Código do tipo de fixação MTP Grampo sobre a pastilha
Código para tipo entrada da refrigeração CNSC Sem entrada de refrigerante
Comprimento funcional LF 114.3 mm
Comprimento total OAL 114.3 mm
Direção da interface de adaptação da máquina ADINTMS Haste retangular — polegada: 5/8 x 5/8
Identificação da pastilha padrão MIID TLG-2125R
Largura da haste B 15.88 mm
Largura funcional WF 19.05 mm
Número de pastilhas CICT 1
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER Top-Lok -estilo 2R (TLG2R)
Sensor embutido SEP Não
Sentido HAND Direita
Tipo código de saída de refrigeração CXSC Sem saída de refrigerante
Torque TQ 3 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
