TEGN 11 03 04 H10 — Foto do produto

Foto do produto

Pastilhas · Pastilha de torneamento — geral

TEGN 11 03 04 H10

Pastilha T-Max® para torneamento

Pastilha para torneamento · classe H10 com cobertura Uncoated Grade · círculo inscrito 6,35 mm, raio de ponta 0,4 mm, espessura 3,18 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP) e desenho dimensional. Cotação com a engenharia da Hailtools.

Classe H10

Indicada em 1º lugar para: N (não ferrosos)

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade. Quantidade mínima: 10.

Dados principais

Código ISO
TEGN 11 03 04 H10
Código ANSI
TEG 221 H10
Código compactado
TEGN110304H10
Material ID
5752917
Família
Pastilhas
Tipo
Pastilha de torneamento — geral
Classe
H10
Cobertura
Sem cobertura
Processo de cobertura
Classe sem cobertura
Substrato
WC
Quantidade por embalagem
10
Quantidade mínima
10
Peso unitário
1,2 g
EAN
10099401
NCM
820900
UNSPSC
23242105
eCl@ss 13
21182001
Origem
IN
Lançamento
19/05/1975
CoroPak de lançamento
75.1

Arquivos CAD

A fábrica não publica DXF 2D para este item.

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

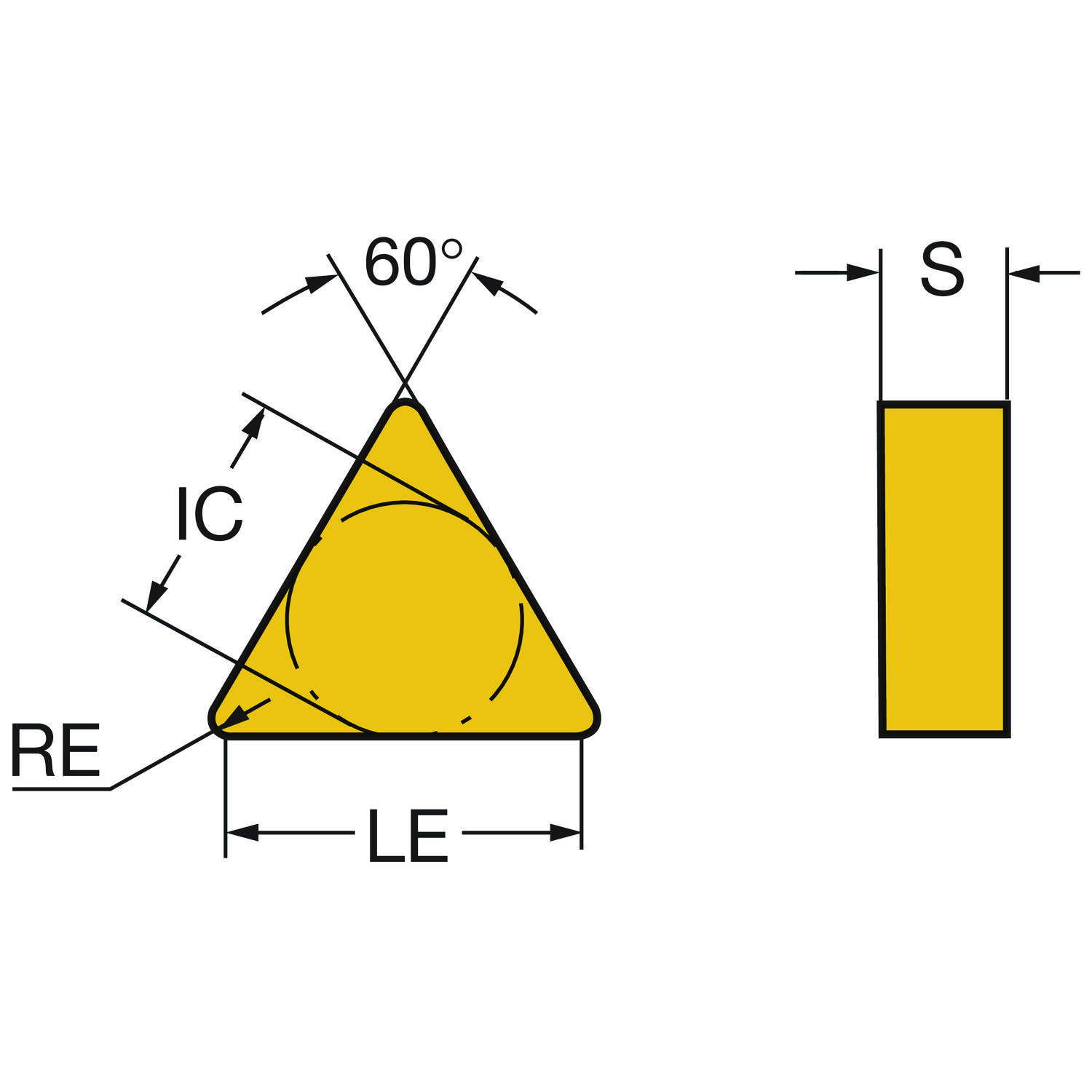

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Ângulo da ponta da pastilha EPSR 60
Ângulo de folga principal AN 20
Classe GRADE H10
Código de condições da aresta de corte CECC Aresta viva
Código de montagem da pastilha IFS Sem furo de fixação
Código do formato da pastilha SC Triangular
Código do tamanho do assento da pastilha SSC_M 11
Código do tamanho do assento da pastilha SSC_N 1/4
Comprimento efetivo da aresta de corte LE 10.6 mm
Designação da aplicação do quebra-cavacos por fabricante CBMD EGN
Diâmetro do círculo inscrito IC 6.35 mm
Espessura da pastilha S 3.18 mm
Formato e tamanho da pastilha CUTINT_SIZESHAPE TE1103
ISO Cutting Tool Material ISOMAT Metal duro (WC) sem cobertura, grão < 1
ISO nível de classificação de material Todos TMC1 N
Número de arestas de corte CEDC 3
Propriedade da aresta Wiper WEP Não
Quantidade de lados de um item da ferramenta ou item de corte NSIDE Face única
Raio do canto RE 0.4 mm
Sensor embutido SEP Não
Sentido HAND Neutro
Tipo de operação CTPT Acabamento

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.
