C4-PTFNL-13080-11HP

Unidade de corte T-Max® P para torneamento

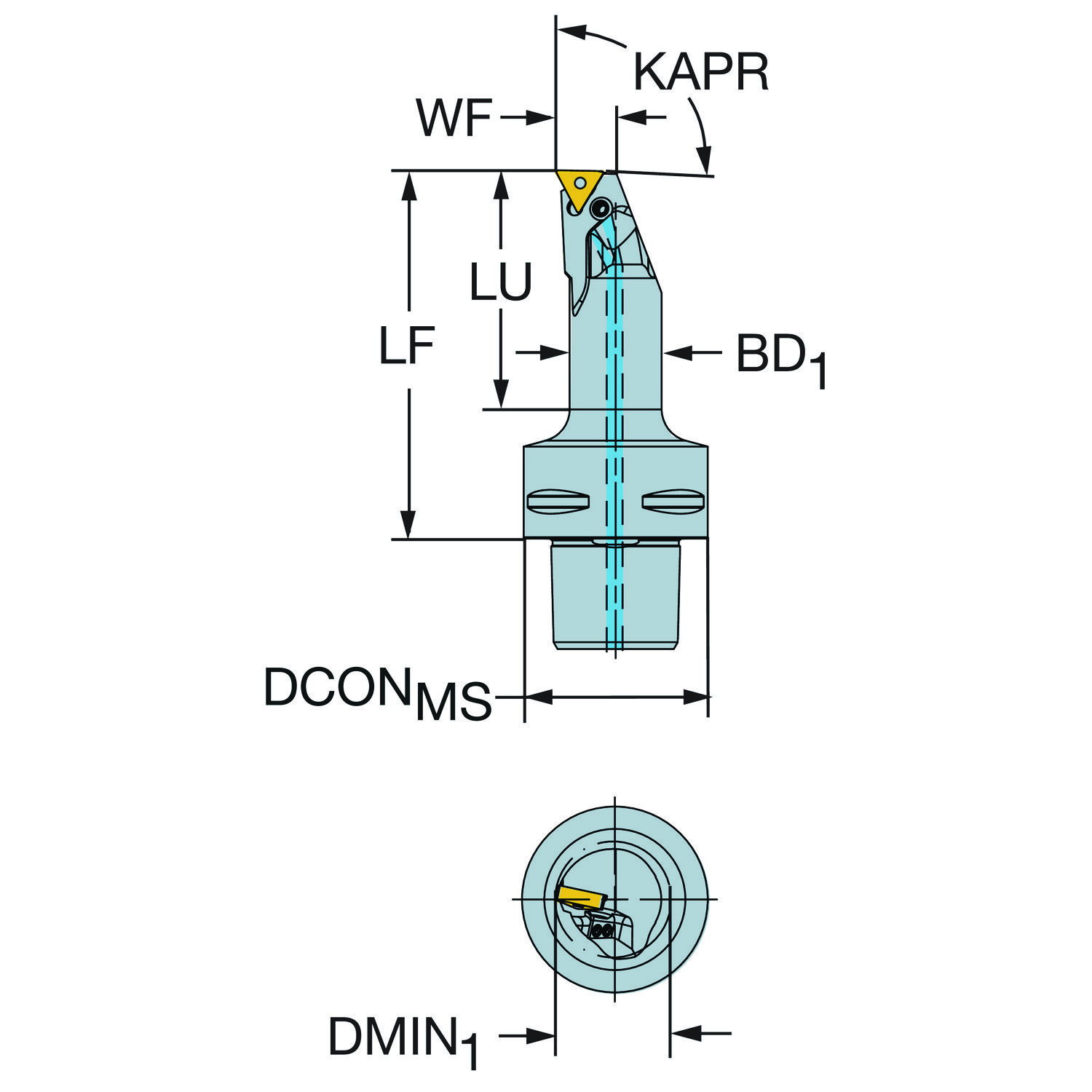

Ferramenta para torneamento · comprimento funcional 80 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.

Ciclo de vida: Liberado

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Testado em máquina pela engenharia da Hailtools: Pastilhas T-Max® P

Dados principais

Código ISO
C4-PTFNL-13080-11HP
Código compactado
C4-PTFNL-13080-11HP
Material ID
6188672
Família
Ferramentas
Tipo
Torneamento — intercambiável
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
374 g
EAN
26188672
NCM
846610
UNSPSC
27112809
eCl@ss 13
21181010
Origem
SE
Lançamento
19/09/2012
CoroPak de lançamento
12.2

Arquivos CAD

Itens inclusos

  • 1 × 174.3-846-1 Alavanca
  • 1 × 174.3-829 Parafuso
  • 2 × 5691 026-23 Bico
  • 1 × 170.3-864 Chave

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Ver em realidade aumentada: em breve.

Dados de corte

A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura funcional HF 0 mm
Ângulo da aresta de corte da ferramenta KAPR_1 91
Ângulo da ponta da pastilha EPSR 60
Ângulo de ataque da ferramenta PSIR -1
Ângulo de folga principal AN 0
Ângulo de inclinação LAMS -12
Ângulo de saída ortogonal GAMO -6
Ângulo do corpo da ferramenta em relação à peça BAWS 0
Ângulo do corpo da ferramenta em relação à máquina BAMS 0
Ângulo máximo de usinagem em rampa RMPX 0
Balanço máximo OHX 80 mm
Código do material do corpo BMC Aço
Código do tamanho do assento da pastilha SSC_M 11
Código do tamanho do assento da pastilha SSC_N 1/4
Código do tipo de fixação MTP Fixação com pino pelo furo
Código para tipo entrada da refrigeração CNSC Entrada axial concêntrica e radial
Comprimento funcional LF 80 mm
Comprimento total OAL 104 mm
Comprimento util LU 51.9 mm
Diâmetro da conexão DCONMS 40 mm
Diâmetro do corpo BD 20 mm
Diâmetro mínimo do furo DMIN_1 32 mm
Direção da interface de adaptação da máquina ADINTMS Coromant Capto (parafuso e segmento fixação) — tamanho C4
Identificação da pastilha padrão MIID TNMG 11 03 04
Largura funcional WF 13 mm
Número de pastilhas CICT 1
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER TNMG 110304
Peso do item WT 0.374 kg
Pressão de refrigeração CP 150 bar
Pressão de refrigeração CP 150 mm
Propriedade antivibração DPC Não
Sensor embutido SEP Não
Sentido HAND Esquerda
Tipo código de saída de refrigeração CXSC Axial concêntrica ou excêntrica com bico ajustável
Torque TQ 1.2 Nm
Torque TQ 1.2 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
