C3-PTFNL-13075-11
Unidade de corte T-Max® P para torneamento
Ferramenta para torneamento · comprimento funcional 75 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.
Descontinuado
Ver o substituto: C3-PTFNL-13075-11M1Item descontinuado pela Sandvik Coromant: a Hailtools indica a alternativa atual para a sua aplicação.
A Sandvik Coromant indica no lugar:
C3-PTFNL-13075-11M1 — T-Max® P, unidade de corte para torneamentoO produto recomendado tem dimensões diferentes.
Dados principais
- Código ISO
- C3-PTFNL-13075-11
- Código compactado
- C3-PTFNL-13075-11
- Material ID
- 5726787
- Família
- Ferramentas
- Tipo
- Turning Indexable
- Peso unitário (kg)
- 0.18 Kilogram
- EAN
- 10765086
- UNSPSC
- 27112809
- eCl@ss 13
- 21181001
- Lançamento
- 12/09/1994
- CoroPak de lançamento
- 94.3
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

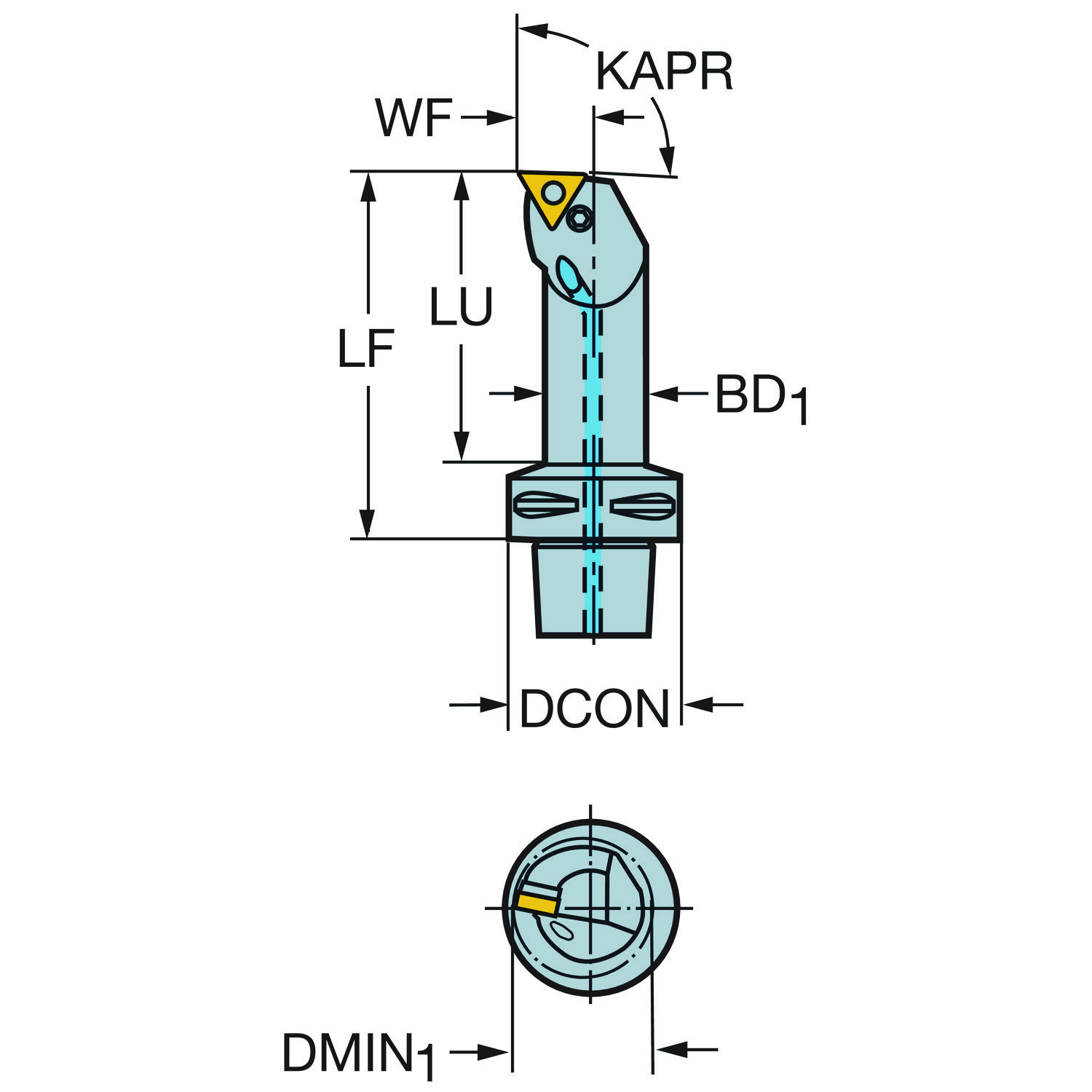

Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Altura funcional | HF | 0 mm |
| ângulo da aresta de corte da ferramenta | KAPR_1 | 91 |
| ângulo de ataque da ferramenta | PSIR | -1 |
| ângulo de inclinação | LAMS | -12 |
| ângulo de saída ortogonal | GAMO | -6 |
| ângulo do corpo da ferramenta em relação à peça | BAWS | 0 |
| ângulo do corpo da ferramenta em relação à máquina | BAMS | 0 |
| ângulo máximo de usinagem em rampa | RMPX | 0 |
| Balanço máximo | OHX | 75 mm |
| Código do material do corpo | BMC | Steel |
| Código do tamanho do assento da pastilha | SSC_M | 11 |
| Código do tamanho do assento da pastilha | SSC_N | 1/4 |
| Código do tipo de fixação | MTP | clamp with pin through hole |
| Código para tipo entrada da refrigeração | CNSC | axial concentric and radial entry |
| Comprimento funcional | LF | 75 mm |
| Comprimento total | OAL | 94 mm |
| Comprimento util | LU | 59 mm |
| Diâmetro da conexão | DCONMS | 32 mm |
| Diâmetro do corpo | BD | 20 mm |
| Diâmetro mínimo do furo | DMIN_1 | 25 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Coromant Capto (bolt and segment clamping) -size C3 |
| Identificação da pastilha padrão | MIID | TNMG 11 03 04 |
| Insert included angle | EPSR | 60 |
| Largura funcional | WF | 13 mm |
| Parte 2 dos identificadores da interface da pastilha | CUTINT_MASTER | TNMG 110304 |
| Peso do item | WT | 0.18 kg |
| Pressão de refrigeração | CP | 10 bar |
| Propriedade antivibração | DPC | Não |
| Sensor embedded property | SEP | Não |
| Sentido | HAND | Esquerda |
| Tipo código de saída de refrigeração | CXSC | axial inclined exit |
| Torque | TQ | 1.2 Nm |
Pastilhas que entram nesta ferramenta, pelo assento declarado no cadastro. · 27 no catálogo
TNGA110304S01030A 7015 Pastilha T-Max® P para torneamento
TNGA110304S01030A 7025 Pastilha T-Max® P para torneamento
TNGA110304T01020B 7525 Pastilha T-Max® P para torneamento TNGA110308S01030A 7015 Pastilha T-Max® P para torneamento TNGA110308S01030A 7025 Pastilha T-Max® P para torneamento TNGA110308T01020B 7525 Pastilha T-Max® P para torneamento
TNGN110308T01020 650 Pastilha T-Max® para torneamento
TNMG 11 03 02-MF 4415 Pastilha T-Max® P para torneamento Recomendado TNMG 11 03 02-MF 4425 Pastilha T-Max® P para torneamento
TNMG 11 03 02-MF 5015 Pastilha T-Max® P para torneamento
TNMG 11 03 04-MF 235 Pastilha T-Max® P para torneamento TNMG 11 03 04-MF 4415 Pastilha T-Max® P para torneamento Recomendado TNMG 11 03 04-MF 4425 Pastilha T-Max® P para torneamento TNMG 11 03 04-MF 5015 Pastilha T-Max® P para torneamento
TNMG 11 03 04-QM 235 Pastilha T-Max® P para torneamento
TNMG 11 03 04-QM 4335 Pastilha T-Max® P para torneamento TNMG 11 03 04-QM 4415 Pastilha T-Max® P para torneamento TNMG 11 03 04-QM 4425 Pastilha T-Max® P para torneamento TNMG 11 03 08-MF 4415 Pastilha T-Max® P para torneamento Recomendado TNMG 11 03 08-MF 4425 Pastilha T-Max® P para torneamento TNMG 11 03 08-MF 5015 Pastilha T-Max® P para torneamento TNMG 11 03 08-QM 235 Pastilha T-Max® P para torneamento TNMG 11 03 08-QM 4335 Pastilha T-Max® P para torneamento TNMG 11 03 08-QM 4415 Pastilha T-Max® P para torneamento TNMG 11 03 08-QM 4425 Pastilha T-Max® P para torneamento
TNMG 11 03 08-QM 5015 Pastilha T-Max® P para torneamento TNMG 11 03 12-MF 4425 Pastilha T-Max® P para torneamento Nada com esse termo. Tente só o início do código.
Pastilhas para este suporte · 3 no catálogo
TNMG 11 03 04-MF 4415 Pastilha T-Max® P para torneamento Recomendado TNMG 11 03 08-MF 4415 Pastilha T-Max® P para torneamento Recomendado TNMG 11 03 02-MF 4415 Pastilha T-Max® P para torneamento Recomendado Nada com esse termo. Tente só o início do código.
