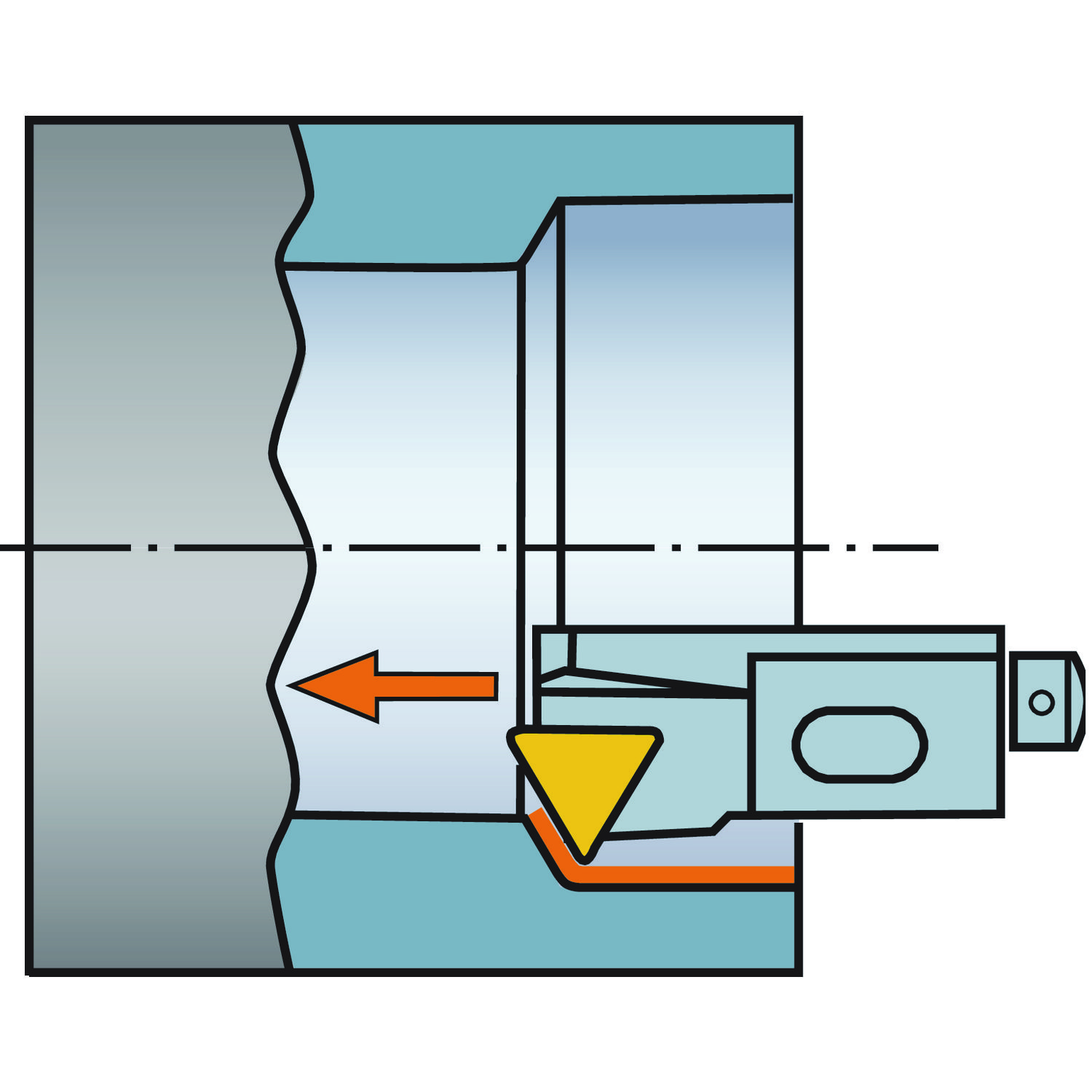

Ferramentas · Cartucho de torneamento geral — avanço frontal, lateral ou ambos
STWCR 10CA-11
Cápsula CoroTurn® 107 para torneamento
Ferramenta acoplada · comprimento funcional 44 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.
Ciclo de vida: Liberado
Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Preço, prazo e condição para a sua quantidade, direto no seu WhatsApp. Leva menos de um minuto.
Sandvik Coromant, SCHUNK, Blaser Swisslube e Blum-Novotest só podemos vender nos estados onde somos autorizados. Dormer e demais itens, para todo o Brasil. O pedido segue e a equipe indica a opção para o seu estado.
A equipe da Hailtools responde no seu WhatsApp em horário comercial. Se preferir adiantar, chame agora:
Continuar no WhatsAppCliente Hailtools? Entre para ver o seu preço
Material deste produto
Catálogos, folders, apresentações, casos práticos e vídeos selecionados para STWCR 10CA-11.
Casos práticos da Hailtools
Pastilhas T-Max® PCaso prático da Hailtools · Torneamento · com vídeo · mesma operação
Classe CBN CB7125Caso prático da Hailtools · Torneamento · com vídeo · mesma operaçãoVídeos
CoroCut 2 · troca da pastilhaHailtools · Academia da Usinagem · YouTube · mesma operação
CoroTurn TR · perfilamento estávelHailtools · Academia da Usinagem · YouTube · mesma operação
Secure profiling - CoroTurn® 107 inserts and tools with rail interfaceSandvik Coromant · YouTubeBiblioteca técnica: tudo sobre CoroTurn 107 · Todos os catálogos · Videoteca · Casos práticos
Dados principais
- Código ISO
- STWCR 10CA-11
- Código compactado
- STWCR10CA-11
- Material ID
- 5751608
- Família
- Ferramentas
- Tipo
- Cartucho de torneamento geral — avanço frontal, lateral ou ambos
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário
- 56 g
- EAN
- 10420222
- NCM
- 846610
- UNSPSC
- 23231001
- eCl@ss 13
- 21181590
- Origem
- IN
- Lançamento
- 04/01/1982
- CoroPak de lançamento
- 82.1
Arquivos CAD
- DXF 2D 76666653.dxf
- Pacote GTC ZIP, para importar a ferramenta no CAM
- Dados básicos da ferramenta ISO 13399, formato P21
Itens inclusos
- 1 × 5513 020-03 Parafuso da pastilha
- 1 × 438.3-824 Parafuso de ajuste axial
- 1 × 434.9-835 Parafuso de ajuste radial
- 1 × 434.9-826 Parafuso de montagem
- 1 × 170.38-834 Arruela
- 1 × 5680 051-02 Bit
- 1 × 174.1-870 Torquímetro
Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.
Ver em realidade aumentada: em breve.
Dados de corte
A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item Pedir à engenharia no WhatsApp

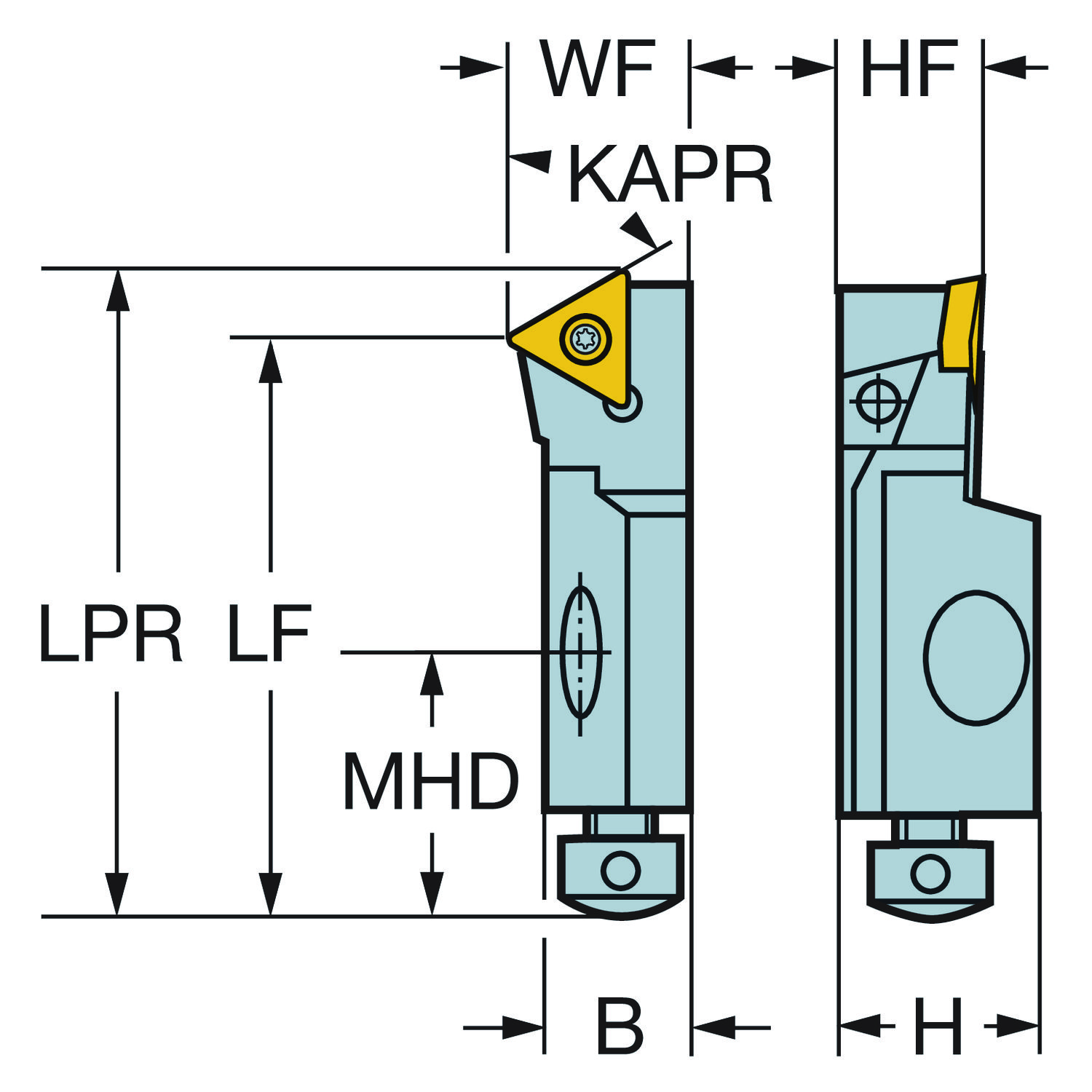

Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Altura da haste | H | 15 mm |
| Altura funcional | HF | 10 mm |
| Ângulo da aresta de corte da ferramenta | KAPR | 60 |
| Ângulo da ponta da pastilha | EPSR | 60 |
| Ângulo de ataque da ferramenta | PSIR | 30 |
| Balanço máximo | OHX | 44 mm |
| Código do tamanho do assento da pastilha | SSC_M | 11 |
| Código do tamanho do assento da pastilha | SSC_N | 1/4 |
| Código do tipo de fixação | MTP | Fixação com parafuso pelo furo |
| Comprimento funcional | LF | 44 mm |
| Diâmetro mínimo do furo | DMIN_1 | 40 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Cartucho (ISO5611) -à direita: 10CA |
| Largura da haste | B | 11 mm |
| Largura funcional | WF | 14 mm |
| Parte 2 dos identificadores da interface da pastilha | CUTINT_MASTER | TCMT 110204 |
| Sensor embutido | SEP | Não |
| Sentido | HAND | Direita |
| Tipo código de saída de refrigeração | CXSC | Sem saída de refrigerante |
| Torque | TQ | 0.9 mm |
Pastilhas que entram nesta ferramenta, pelo assento declarado no cadastro. · 109 no catálogo
TCGT 11 02 04-UM 1125 Pastilha CoroTurn® 107 para torneamento Entrega imediata Recomendado
TCGT 11 02 04-UM H13A Pastilha CoroTurn® 107 para torneamento Entrega imediata
TCGX 11 02 02-AL H10 Pastilha CoroTurn® 107 para torneamento Entrega imediata
TCGX 11 02 04-AL H10 Pastilha CoroTurn® 107 para torneamento Entrega imediata
TCGX 11 02 04R-WK 1125 Pastilha CoroTurn® 107 para torneamento Entrega imediata
TCMT 11 02 02-UF 1125 Pastilha CoroTurn® 107 para torneamento Entrega imediata
TCMT 11 02 02-UF 5015 Pastilha CoroTurn® 107 para torneamento Entrega imediata
TCMT 11 02 04-UF 3225 Pastilha CoroTurn® 107 para torneamento Entrega imediata
TCMT 11 02 04-UM 1125 Pastilha CoroTurn® 107 para torneamento Entrega imediata Recomendado
TCMT 11 02 04-UM 1525 Pastilha CoroTurn® 107 para torneamento Entrega imediata
TCMT 11 02 04-UM 1625 CoroTurn® 107, insert for turning Entrega imediata
TCMT 11 02 04-UM 2025 Pastilha CoroTurn® 107 para torneamento Entrega imediata Recomendado
TCMT 11 02 04-UM 2220 Pastilha CoroTurn® 107 para torneamento Entrega imediata Recomendado
TCMT 11 02 08-UM 1125 Pastilha CoroTurn® 107 para torneamento Entrega imediata Recomendado
TCGT 11 02 01-UM 1125 Pastilha CoroTurn® 107 para torneamento
TCGT 11 02 01-UM 5015 Pastilha CoroTurn® 107 para torneamento
TCGT 11 02 01-UM H13A Pastilha CoroTurn® 107 para torneamento
TCGT 11 02 02-UM 1125 Pastilha CoroTurn® 107 para torneamento Recomendado
TCGT 11 02 02-UM 5015 Pastilha CoroTurn® 107 para torneamento
TCGT 11 02 02-UM H13A Pastilha CoroTurn® 107 para torneamento
TCGT 11 02 02L-K 1125 Pastilha CoroTurn® 107 para torneamento
TCGT 11 02 02L-K 1525 Pastilha CoroTurn® 107 para torneamento
TCGT 11 02 02L-K 1625 CoroTurn® 107, insert for turning
TCGT 11 02 02L-K 5015 Pastilha CoroTurn® 107 para torneamento
TCGT 11 02 02R-K 1125 Pastilha CoroTurn® 107 para torneamento
TCGT 11 02 04-UM 5015 Pastilha CoroTurn® 107 para torneamento
TCGT 11 02 04L-K 1125 Pastilha CoroTurn® 107 para torneamento
TCGT 11 02 04L-K 1525 Pastilha CoroTurn® 107 para torneamento
TCGT 11 02 04L-K 1625 CoroTurn® 107, insert for turning
TCGT 11 02 04L-K 5015 Pastilha CoroTurn® 107 para torneamento
TCGT 11 02 04R-K 1125 Pastilha CoroTurn® 107 para torneamento
TCGT 11 02 08-UM 1125 Pastilha CoroTurn® 107 para torneamento Recomendado
TCGT 11 02 08-UM 2035 Pastilha CoroTurn® 107 para torneamento Recomendado
TCGT 11 02 08-UM 5015 Pastilha CoroTurn® 107 para torneamento
TCGT 11 02 08-UM H13A Pastilha CoroTurn® 107 para torneamento
TCGW110202T01020F 7525 Pastilha CoroTurn® 107 para torneamento
TCGW110204S01020F 7015 Pastilha CoroTurn® 107 para torneamento
TCGW110204S01020F 7025 Pastilha CoroTurn® 107 para torneamento
TCGW110204T01020F 7525 Pastilha CoroTurn® 107 para torneamento
TCGW110208S01020F 7015 Pastilha CoroTurn® 107 para torneamento
TCGW110208S01020F 7025 Pastilha CoroTurn® 107 para torneamento
TCGW110208S01530F 7025 Pastilha CoroTurn® 107 para torneamento
TCGX 11 02 04L-WK 1125 Pastilha CoroTurn® 107 para torneamento
TCGX 11 02 04L-WK 5015 Pastilha CoroTurn® 107 para torneamento
TCGX 11 02 04R-WK 5015 Pastilha CoroTurn® 107 para torneamento
TCGX 11 02 08-AL H10 Pastilha CoroTurn® 107 para torneamento
TCMT 11 02 02-UF 235 Pastilha CoroTurn® 107 para torneamento
TCMT 11 02 02-UF 4335 Pastilha CoroTurn® 107 para torneamento
TCMT 11 02 02-UF 4425 Pastilha CoroTurn® 107 para torneamento
TCMT 11 02 02-UF H13A Pastilha CoroTurn® 107 para torneamento
TCMT 11 02 04-UF 1125 Pastilha CoroTurn® 107 para torneamento
TCMT 11 02 04-UF 235 Pastilha CoroTurn® 107 para torneamento
TCMT 11 02 04-UF 3210 Pastilha CoroTurn® 107 para torneamento
TCMT 11 02 04-UF 4335 Pastilha CoroTurn® 107 para torneamento
TCMT 11 02 04-UF 4415 Pastilha CoroTurn® 107 para torneamento
TCMT 11 02 04-UF 4425 Pastilha CoroTurn® 107 para torneamento
TCMT 11 02 04-UF 5015 Pastilha CoroTurn® 107 para torneamento
TCMT 11 02 04-UF H13A Pastilha CoroTurn® 107 para torneamento
TCMT 11 02 04-UM 2015 Pastilha CoroTurn® 107 para torneamento Recomendado
TCMT 11 02 04-UM 235 Pastilha CoroTurn® 107 para torneamento
TCMT 11 02 04-UM 2515 CoroTurn® 107, pastilha para torneamento
TCMT 11 02 04-UM 4325 CoroTurn® 107, pastilha para torneamento
TCMT 11 02 04-UM 4335 Pastilha CoroTurn® 107 para torneamento Recomendado
TCMT 11 02 04-UM 4415 Pastilha CoroTurn® 107 para torneamento
TCMT 11 02 04-UM 4425 Pastilha CoroTurn® 107 para torneamento
TCMT 11 02 04-UM 5015 Pastilha CoroTurn® 107 para torneamento
TCMT 11 02 04-UM H13A Pastilha CoroTurn® 107 para torneamento
TCMT 11 02 04-UR 235 Pastilha CoroTurn® 107 para torneamento
TCMT 11 02 04-UR 4335 Pastilha CoroTurn® 107 para torneamento
TCMT 11 02 04-UR 4415 Pastilha CoroTurn® 107 para torneamento
TCMT 11 02 04-UR 4425 Pastilha CoroTurn® 107 para torneamento
TCMT 11 02 04-UR H13A Pastilha CoroTurn® 107 para torneamento
TCMT 11 02 08-UF 235 Pastilha CoroTurn® 107 para torneamento
TCMT 11 02 08-UF 4335 Pastilha CoroTurn® 107 para torneamento
TCMT 11 02 08-UF 4415 Pastilha CoroTurn® 107 para torneamento
TCMT 11 02 08-UF 4425 Pastilha CoroTurn® 107 para torneamento
TCMT 11 02 08-UF 5015 Pastilha CoroTurn® 107 para torneamento
TCMT 11 02 08-UM 1525 Pastilha CoroTurn® 107 para torneamento
TCMT 11 02 08-UM 1625 CoroTurn® 107, insert for turning
TCMT 11 02 08-UM 2015 Pastilha CoroTurn® 107 para torneamento Recomendado
TCMT 11 02 08-UM 2025 Pastilha CoroTurn® 107 para torneamento Recomendado
TCMT 11 02 08-UM 2220 Pastilha CoroTurn® 107 para torneamento Recomendado
TCMT 11 02 08-UM 235 Pastilha CoroTurn® 107 para torneamento
TCMT 11 02 08-UM 2515 CoroTurn® 107, pastilha para torneamento
TCMT 11 02 08-UM 4325 CoroTurn® 107, pastilha para torneamento
TCMT 11 02 08-UM 4335 Pastilha CoroTurn® 107 para torneamento Recomendado
TCMT 11 02 08-UM 4415 Pastilha CoroTurn® 107 para torneamento
TCMT 11 02 08-UM 4425 Pastilha CoroTurn® 107 para torneamento
TCMT 11 02 08-UM 5015 Pastilha CoroTurn® 107 para torneamento
TCMT 11 02 08-UM H13A Pastilha CoroTurn® 107 para torneamento
TCMT 11 02 08-UR 1525 Pastilha CoroTurn® 107 para torneamento
TCMT 11 02 08-UR 1625 CoroTurn® 107, insert for turning
TCMT 11 02 08-UR 2025 Pastilha CoroTurn® 107 para torneamento
TCMT 11 02 08-UR 2220 Pastilha CoroTurn® 107 para torneamento
TCMT 11 02 08-UR 235 Pastilha CoroTurn® 107 para torneamento
TCMT 11 02 08-UR 3210 Pastilha CoroTurn® 107 para torneamento
TCMT 11 02 08-UR 3225 Pastilha CoroTurn® 107 para torneamento
TCMT 11 02 08-UR 4335 Pastilha CoroTurn® 107 para torneamento
TCMT 11 02 08-UR 4415 Pastilha CoroTurn® 107 para torneamento
TCMT 11 02 08-UR 4425 Pastilha CoroTurn® 107 para torneamento
TCMT 11 02 08-UR H13A Pastilha CoroTurn® 107 para torneamento
TCMW 11 02 04 5015 Pastilha CoroTurn® 107 para torneamento
TCMW 11 02 04 H10 Pastilha CoroTurn® 107 para torneamento
TCMW 11 02 04 H13A Pastilha CoroTurn® 107 para torneamento
TCMW110204FP CD05 Pastilha CoroTurn® 107 para torneamento
TCMW110204FP CD10 Pastilha CoroTurn® 107 para torneamento
TCMW110204S01020E CB20 Pastilha CoroTurn® 107 para torneamento
TCMW110208FP CD10 Pastilha CoroTurn® 107 para torneamento
TCMW110208S01020E CB20 Pastilha CoroTurn® 107 para torneamento Nada com esse termo. Tente só o início do código.
Pastilhas para este suporte · 14 no catálogo
TCGT 11 02 04-UM 1125 Pastilha CoroTurn® 107 para torneamento Entrega imediata Recomendado
TCMT 11 02 04-UM 1125 Pastilha CoroTurn® 107 para torneamento Entrega imediata Recomendado
TCMT 11 02 04-UM 2025 Pastilha CoroTurn® 107 para torneamento Entrega imediata Recomendado
TCMT 11 02 04-UM 2220 Pastilha CoroTurn® 107 para torneamento Entrega imediata Recomendado
TCMT 11 02 08-UM 1125 Pastilha CoroTurn® 107 para torneamento Entrega imediata Recomendado
TCGT 11 02 02-UM 1125 Pastilha CoroTurn® 107 para torneamento Recomendado
TCGT 11 02 08-UM 1125 Pastilha CoroTurn® 107 para torneamento Recomendado
TCGT 11 02 08-UM 2035 Pastilha CoroTurn® 107 para torneamento Recomendado
TCMT 11 02 04-UM 2015 Pastilha CoroTurn® 107 para torneamento Recomendado
TCMT 11 02 04-UM 4335 Pastilha CoroTurn® 107 para torneamento Recomendado
TCMT 11 02 08-UM 2015 Pastilha CoroTurn® 107 para torneamento Recomendado
TCMT 11 02 08-UM 2025 Pastilha CoroTurn® 107 para torneamento Recomendado
TCMT 11 02 08-UM 2220 Pastilha CoroTurn® 107 para torneamento Recomendado
TCMT 11 02 08-UM 4335 Pastilha CoroTurn® 107 para torneamento Recomendado Nada com esse termo. Tente só o início do código.
Parafusos, chaves, calços e grampos desta ferramenta: os que já vêm com ela e os de reposição, vendidos à parte. Quem tem página no catálogo abre com um clique.
5513 020-03 Parafuso de cabeça escareada Vem com a ferramenta (1)
438.3-824 Parafuso de ajuste Vem com a ferramenta (1)
434.9-835 Parafuso Allen sem cabeça Vem com a ferramenta (1)
434.9-826 Parafuso de cabeça abaulada Vem com a ferramenta (1)
170.38-834 Arruela Vem com a ferramenta (1) 5680 051-02 Chave Vem com a ferramenta (1)
174.1-870 Chave Vem com a ferramenta (1)
3021 010-040 Chave Allen Reposição, vendida à parte
5680 046-03 Chave Reposição, vendida à parte Mesmo tipo de ferramenta.
PSKNR 12CA-12 Cápsula T-Max® P para torneamento
PSSNR 20CA-15 Cápsula T-Max® P para torneamento
PTFNL 16CA-16 Cápsula T-Max® P para torneamento
PTFNR 12CA-16 Cápsula T-Max® P para torneamento
STFCR 12CA-16-M Cápsula CoroTurn® 107 para torneamento
STSCR 10CA-11-B1 Cápsula CoroTurn® 107 para torneamento
L140.0-10-09 Cápsula CoroTurn® 107 para torneamento
L140.0-12-11 Cápsula CoroTurn® 107 para torneamento
L140.0-16-11 Cápsula CoroTurn® 107 para torneamento
L140.0-20-16 Cápsula CoroTurn® 107 para torneamento
L140.0-8-06 Cápsula CoroTurn® 107 para torneamento
L141.0-10-09 Cápsula CoroTurn® 107 para torneamento Últimos produtos visitados
Dados técnicos, imagens e modelos CAD: Sandvik Coromant.
Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
