Ferramentas · Corte e canal radial — intercambiável
SL-QI-RE06C16-24
Cabeça CoroCut® QI para usinagem de canais
Ferramenta para torneamento · comprimento funcional 9 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional, pacote GTC para importar no CAM e a ferramenta em realidade aumentada, no tamanho real. Compra imediata na loja Hailtools.
Ciclo de vida: Liberado Recomendado Preço na loja
Material deste produto
Catálogos, folders, apresentações, casos práticos e vídeos selecionados para SL-QI-RE06C16-24.
Vídeos
CoroCut® 2 - Amazingly safe, amazingly versatileSandvik Coromant · YouTube · mesma operação
CoroCut® 2 - Sharper cuts.Tighter tolerancesSandvik Coromant · YouTube · mesma operação
Gear up for the future with CoroCut® 2Sandvik Coromant · YouTube · mesma operaçãoBiblioteca técnica: tudo sobre CoroCut QI · Todos os catálogos · Videoteca · Casos práticos
Dados principais
- Código ISO
- SL-QI-RE06C16-24
- Código compactado
- SL-QI-RE06C16-24
- Material ID
- 8323732
- Família
- Ferramentas
- Tipo
- Corte e canal radial — intercambiável
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário
- 9 g
- EAN
- 7323227079240
- NCM
- 846610
- UNSPSC
- 27112809
- eCl@ss 13
- 21181013
- Origem
- IN
- Lançamento
- 13/10/2022
- CoroPak de lançamento
- 22.2
Arquivos CAD
- STP básico 77040095.stp
- STP detalhado 77040098.stp
- DXF 2D 77040096.dxf
- Pacote GTC ZIP, para importar a ferramenta no CAM
- Dados básicos da ferramenta ISO 13399, formato P21

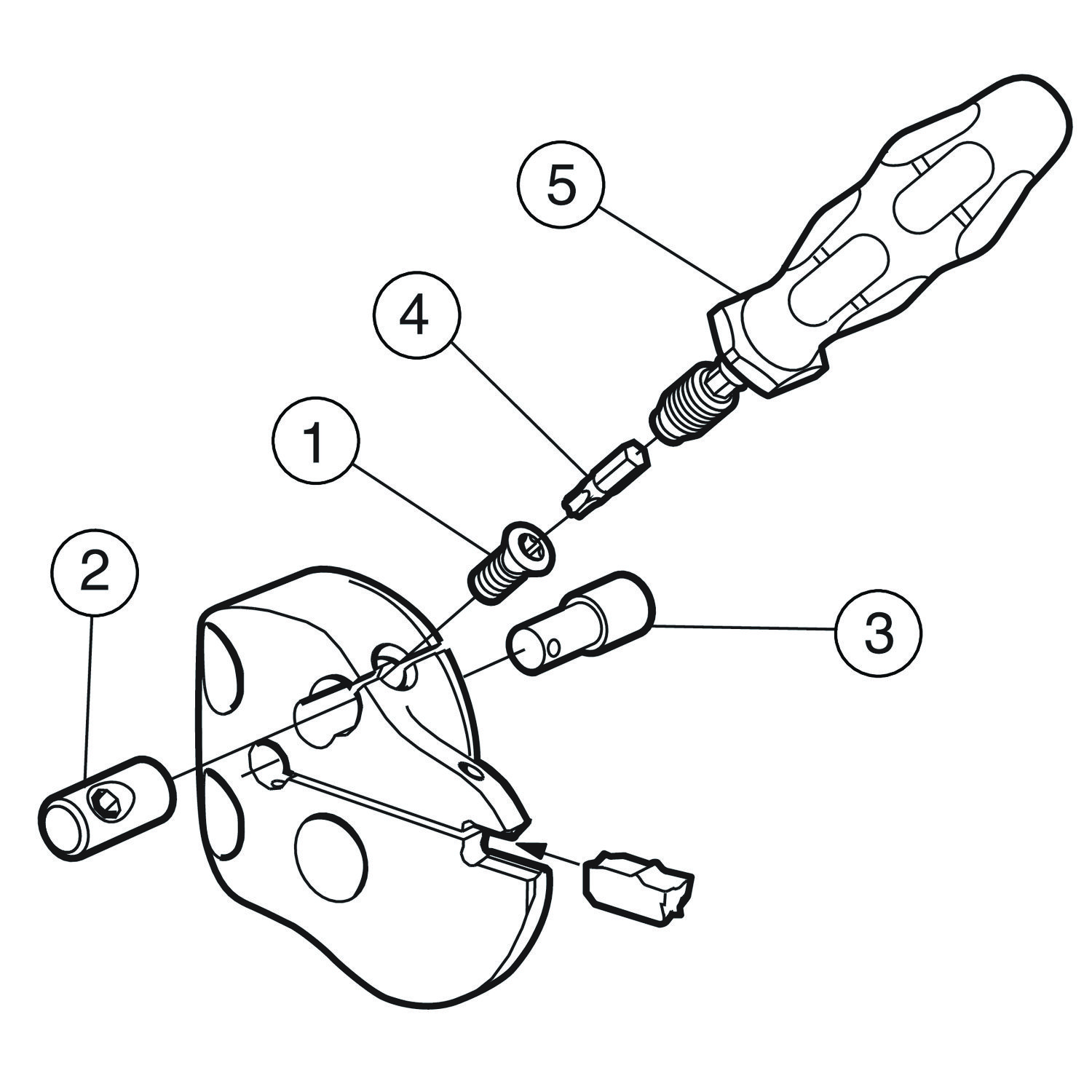

Itens inclusos
- 1 × 5513 020-93 Parafuso de fixação
- 1 × 5534 021-03 Porca de fixação
- 1 × 5691 041-06 Tubo de posicionamento
- 1 × 5680 084-05 Bit
Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.
Ver em realidade aumentada
A ferramenta em tamanho real, na sua máquina, antes de comprar.
Modelo gerado do CAD da fábrica, em escala real · 4.144 triângulos.
Dados de corte
A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item Pedir à engenharia no WhatsApp

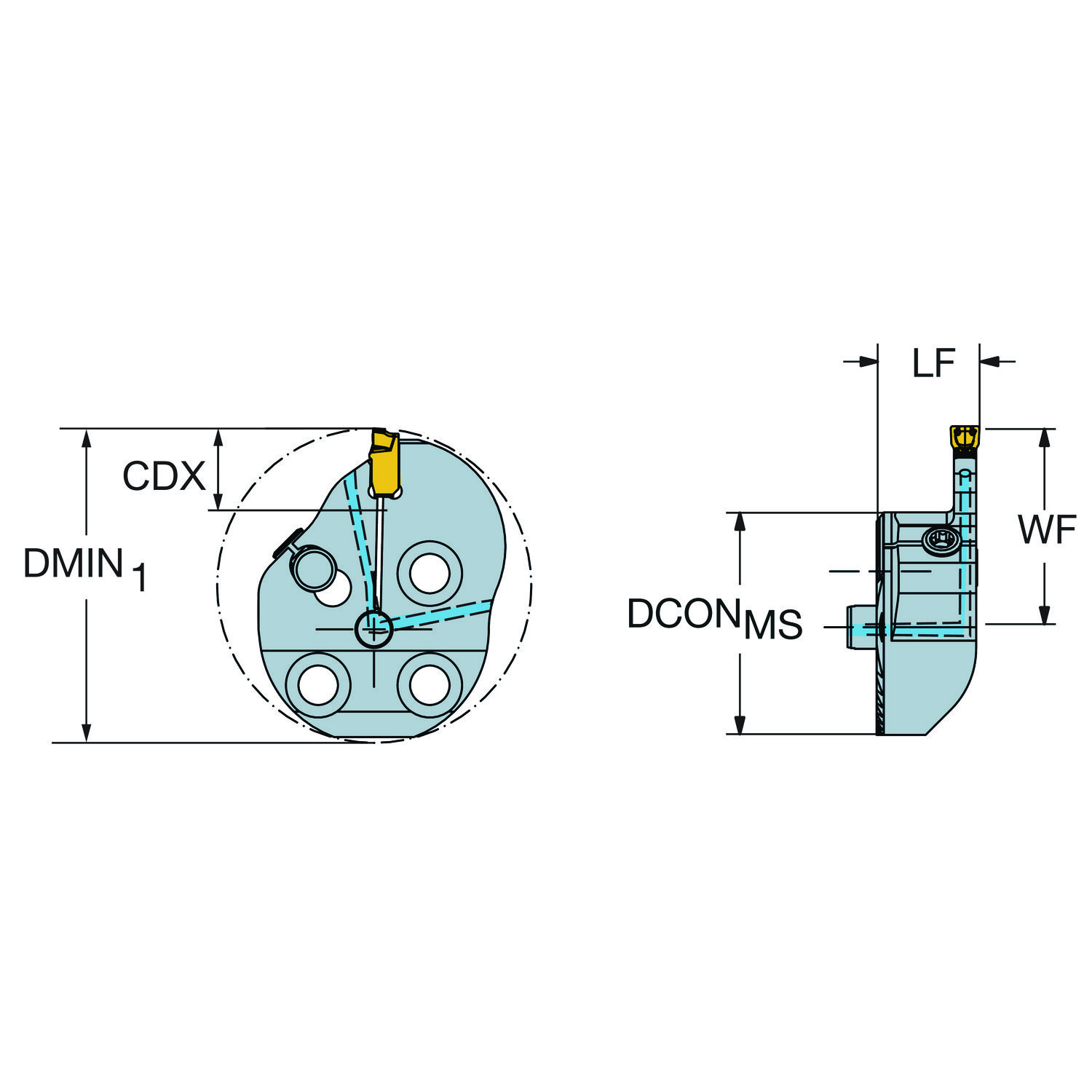

Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Altura funcional | HF | 0.1 mm |
| Ângulo da aresta de corte da ferramenta | KAPR | 90 |
| Ângulo do corpo da ferramenta em relação à peça | BAWS | 90 |
| Balanço máximo | OHX | 14 mm |
| Código do material do corpo | BMC | Aço |
| Código do tamanho do assento da pastilha | SSC_M | E |
| Código do tamanho do assento da pastilha | SSC_N | E |
| Código do tipo de fixação | MTP | Grampo sobre a pastilha |
| Código para tipo entrada da refrigeração | CNSC | Entrada axial concêntrica |
| Comprimento funcional | LF | 9 mm |
| Comprimento total | OAL | 19 mm |
| Diâmetro da conexão | DCONMS | 16 mm |
| Diâmetro mínimo do furo | DMIN_1 | 24 mm |
| Diâmetro mínimo do furo | DMIN | 24 mm |
| Direção da interface de adaptação da máquina | ADINTMS | SL cabeça (parafuso montado) — tamanho 16 |
| Identificação da pastilha padrão | MIID | QI-NE-0200-0002-GF |
| Largura de corte | CW | 2 mm |
| Largura funcional | WF | 15.5 mm |
| Número de pastilhas | CICT | 1 |
| Parte 2 dos identificadores da interface da pastilha | CUTINT_MASTER | CoroCut QI — tamanho E (QI-NE-0200-0002-GF) |
| Pressão de refrigeração | CP | 150 mm |
| Sensor embutido | SEP | Não |
| Sentido | HAND | Direita |
| Tipo código de saída de refrigeração | CXSC | Saída axial inclinada |
| Torque | TQ | 1.5 mm |
