Ferramentas · Torneamento de rosca — intercambiável
SL-266RKF-252517-16

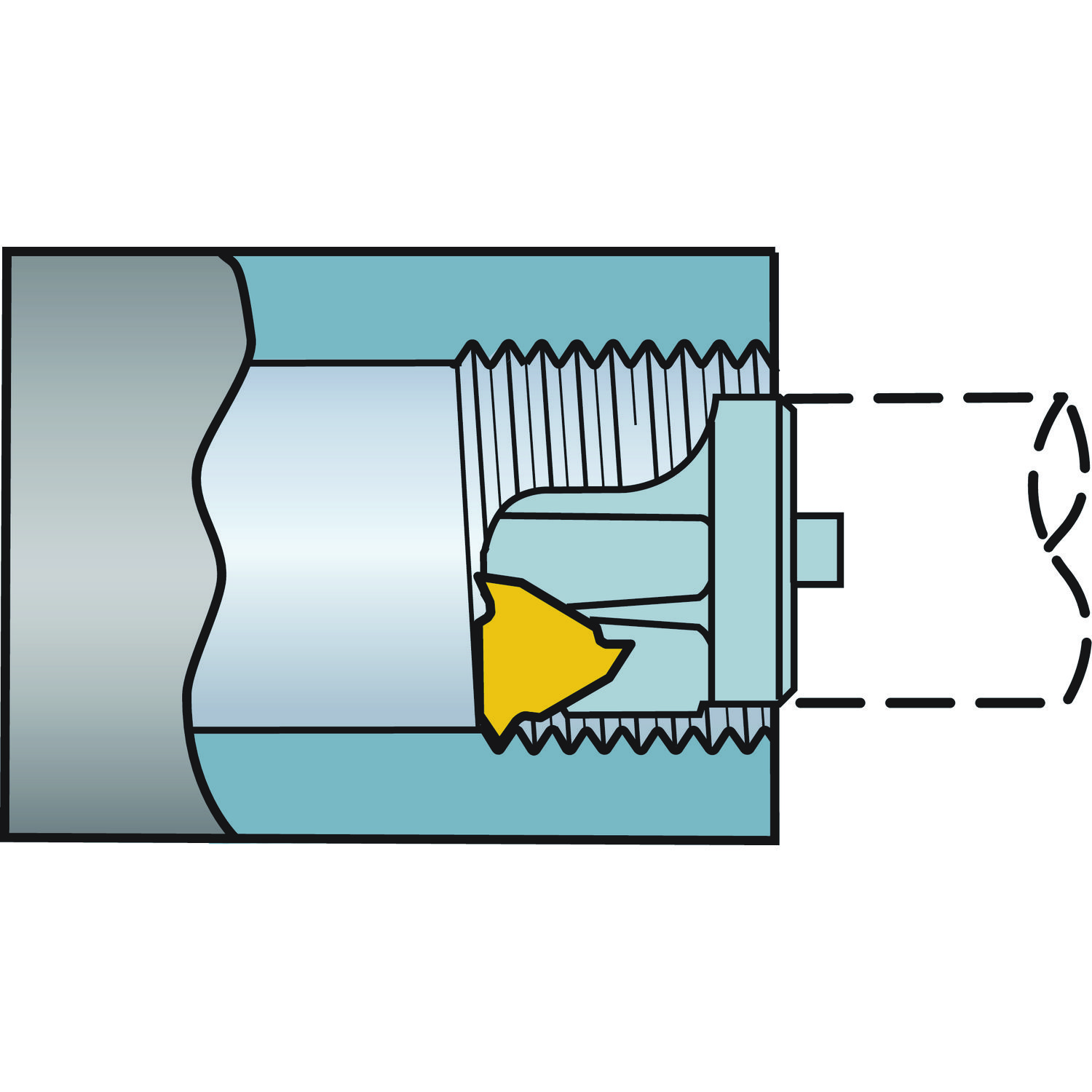

Cabeça CoroThread® 266 para torneamento de roscas
Ferramenta para torneamento · comprimento funcional 25 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional, pacote GTC para importar no CAM e a ferramenta em realidade aumentada, no tamanho real. Compra imediata na loja Hailtools.
Ciclo de vida: Liberado Preço na loja
Entrega imediata
R$3.297,07a unidade
Prazo e condições da loja Hailtools. Como comprar
Peças de reposição desta ferramenta
Material deste produto
Catálogos, folders, apresentações, casos práticos e vídeos selecionados para SL-266RKF-252517-16.
Casos práticos da Hailtools
CoroChuck® 970Caso prático da Hailtools · Roscamento · com vídeo · mesma operação
CoroThread® 266Caso prático da Hailtools · Roscamento · com vídeo · mesma operaçãoVídeos
Torneamento de roscas externasHailtools · Academia da Usinagem · YouTube · mesma operação
CoroThread266: Torneamento de rosca interna e externa altamente rígidaHailtools · Academia da Usinagem · YouTube
CoroThread® 266 - Thread turning with precision coolantSandvik Coromant · YouTube
CoroThread 266 with iLock Technology Sandvik CoromantSandvik Coromant · YouTubeBiblioteca técnica: tudo sobre CoroThread 266 · Todos os catálogos · Videoteca · Casos práticos
Dados principais
- Código ISO
- SL-266RKF-252517-16
- Código compactado
- SL-266RKF-252517-16
- Material ID
- 5750140
- Família
- Ferramentas
- Tipo
- Torneamento de rosca — intercambiável
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário
- 59,6 g
- EAN
- 12387465
- NCM
- 846610
- UNSPSC
- 27112809
- eCl@ss 13
- 21181011
- Origem
- IN
- Lançamento
- 24/09/2009
- CoroPak de lançamento
- 09.2
Arquivos CAD
- STP básico 76652729.stp
- STP detalhado 76652728.stp
- DXF 2D 76652726.dxf
- Pacote GTC ZIP, para importar a ferramenta no CAM
- Dados básicos da ferramenta ISO 13399, formato P21

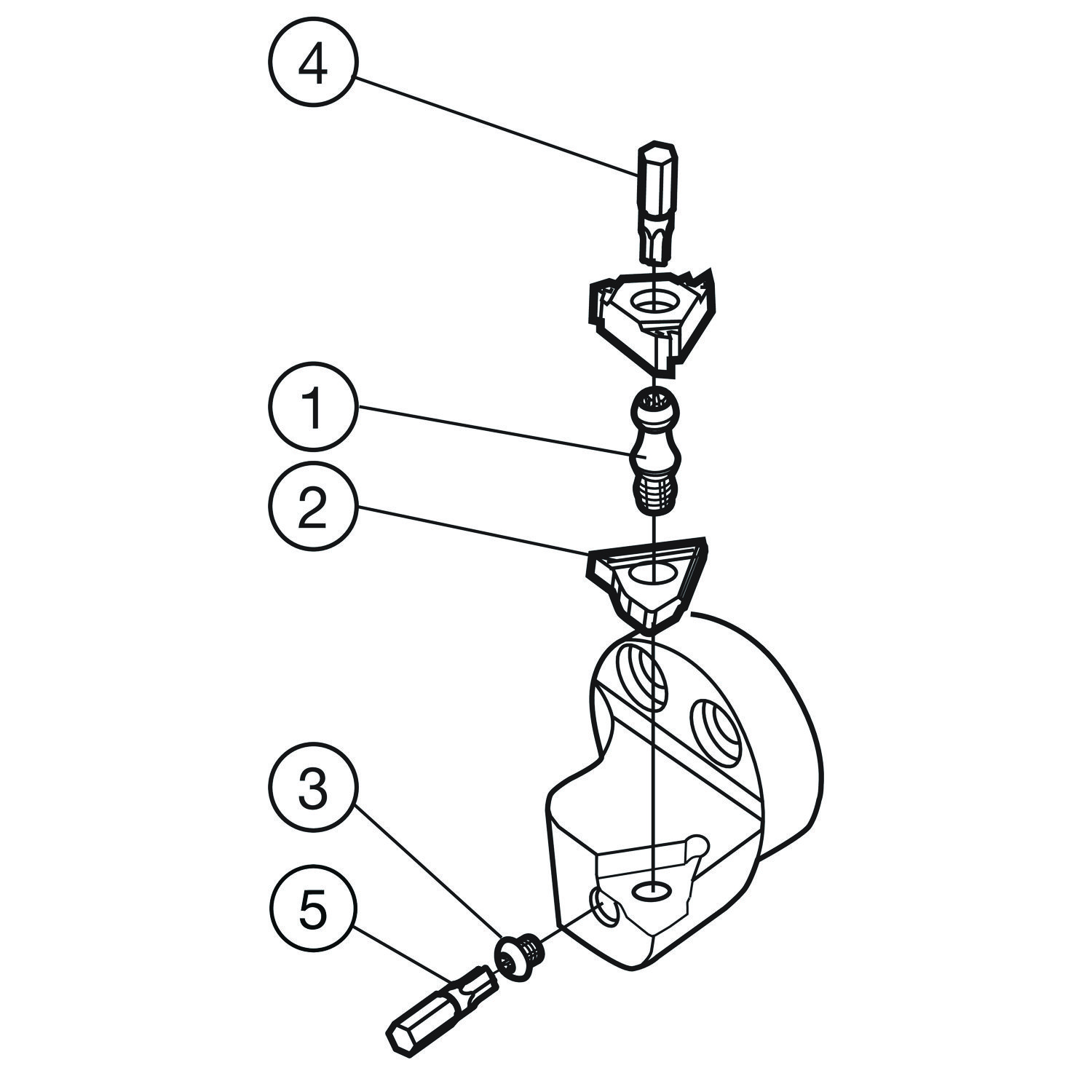

Itens inclusos
- 1 × 5513 020-13 Parafuso da pastilha
- 1 × 5322 390-11 Calço à direita
- 1 × 5512 032-05 Parafuso do calço
- 1 × 5680 049-05 Bit
- 1 × 5680 084-22 Bit
- 1 × 5680 084-15 Bit
- 1 × 5680 084-15 Bit
- 1 × 5680 084-21 Bit
Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.
Ver em realidade aumentada
A ferramenta em tamanho real, na sua máquina, antes de comprar.
Modelo gerado do CAD da fábrica, em escala real · 2.072 triângulos.
Dados de corte
A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item Pedir à engenharia no WhatsApp

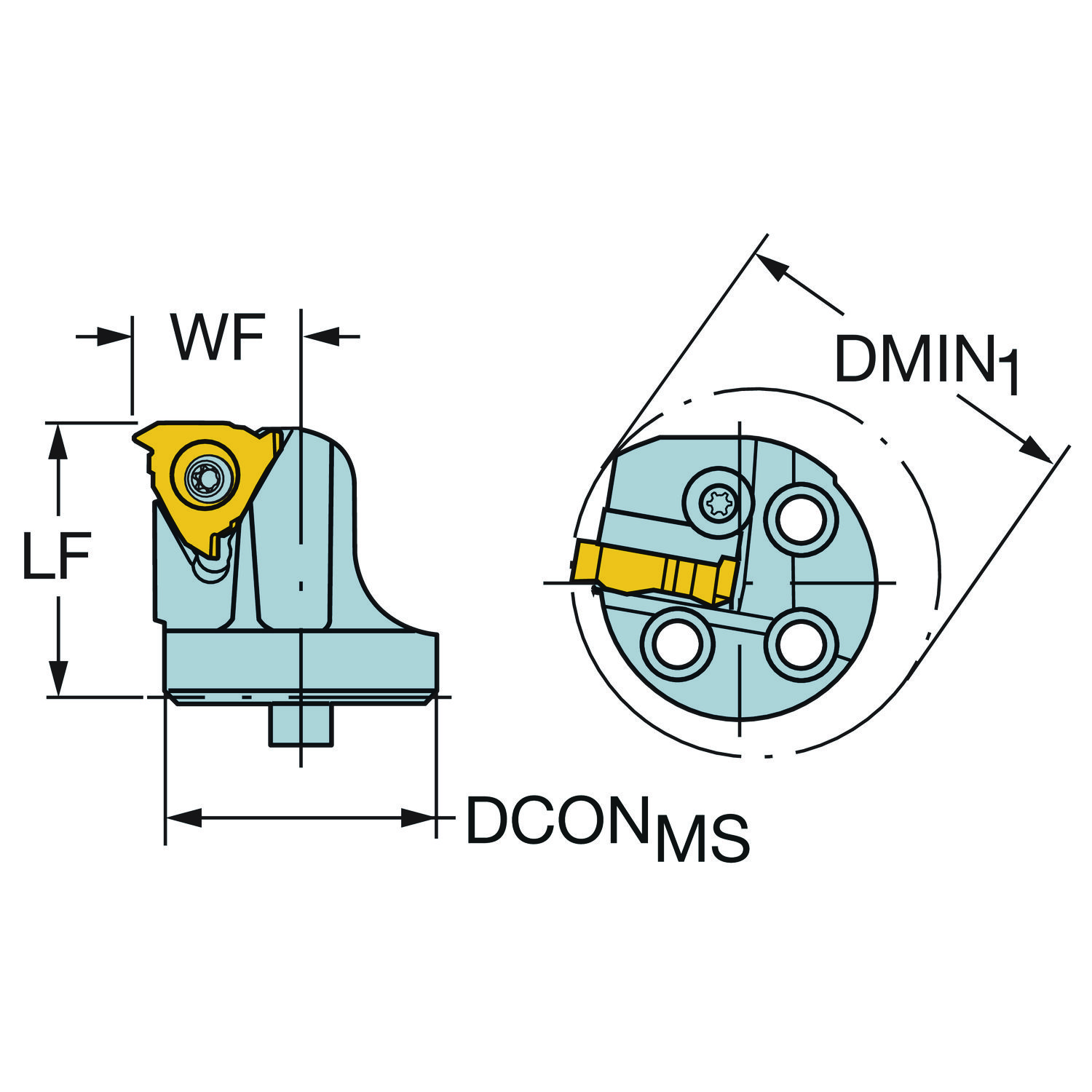

Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Altura funcional | HF | 0 mm |
| Ângulo da ponta da pastilha | EPSR | 60 |
| Ângulo de folga principal | AN | 0 |
| Ângulo do corpo da ferramenta em relação à máquina | BAMS | 0 |
| Balanço máximo | OHX | 25 mm |
| Código do material do corpo | BMC | Aço |
| Código do tamanho do assento da pastilha | SSC_M | 16 |
| Código do tamanho do assento da pastilha | SSC_N | 3/8 |
| Código do tipo de fixação | MTP | Fixação com parafuso pelo furo |
| Código para tipo entrada da refrigeração | CNSC | Descentralizada pelos rasgos da haste |
| Comprimento funcional | LF | 25 mm |
| Comprimento total | OAL | 28.9 mm |
| Diâmetro da conexão | DCONMS | 25 mm |
| Diâmetro mínimo do furo | DMIN | 32 mm |
| Direção da interface de adaptação da máquina | ADINTMS | SL cabeça (parafuso montado) — tamanho 25, -rasgo refrigeração |
| Identificação da pastilha padrão | MIID | 266.RL-16.. |
| Largura funcional | WF | 17 mm |
| Número de pastilhas | CICT | 1 |
| Parte 2 dos identificadores da interface da pastilha | CUTINT_MASTER | CoroThread — tamanho interno 16 (266.RL-16) |
| Pressão de refrigeração | CP | 40 mm |
| Sensor embutido | SEP | Não |
| Sentido | HAND | Direita |
| Torque | TQ | 3 mm |
Pastilhas que entram nesta ferramenta, pelo assento declarado no cadastro. · 144 no catálogo
266RL-16MM01A100M 1125 Pastilha CoroThread® 266 para torneamento de roscas Entrega imediata Recomendado
266RL-16MM01A150M 1125 Pastilha CoroThread® 266 para torneamento de roscas Entrega imediata Recomendado
266RL-16MM01A200M 1125 Pastilha CoroThread® 266 para torneamento de roscas Entrega imediata Recomendado
266RL-16MM01A200M 1135 Pastilha CoroThread® 266 para torneamento de roscas Entrega imediata Recomendado
266RL-16MM01A250M 1125 Pastilha CoroThread® 266 para torneamento de roscas Entrega imediata Recomendado
266RL-16MM01A250M 1135 Pastilha CoroThread® 266 para torneamento de roscas Entrega imediata Recomendado
266RL-16MM01A300M 1135 Pastilha CoroThread® 266 para torneamento de roscas Entrega imediata Recomendado
266RL-16NF01A115E 1125 Pastilha CoroThread® 266 para torneamento de roscas Entrega imediata
266RL-16TR01F300E 1135 Pastilha CoroThread® 266 para torneamento de roscas Entrega imediata
266RL-16UN01A120M 1125 Pastilha CoroThread® 266 para torneamento de roscas Entrega imediata Recomendado
266RL-16UN01A140M 1125 Pastilha CoroThread® 266 para torneamento de roscas Entrega imediata Recomendado
266RL-16VM01A001M 1125 Pastilha CoroThread® 266 para torneamento de roscas Entrega imediata Recomendado
266RL-16VM01A001M 1135 Pastilha CoroThread® 266 para torneamento de roscas Entrega imediata Recomendado
266RL-16VM01A002M 1125 Pastilha CoroThread® 266 para torneamento de roscas Entrega imediata Recomendado
266RL-16VM01A002M 1135 Pastilha CoroThread® 266 para torneamento de roscas Entrega imediata Recomendado
266RL-16VW01A001M 1125 Pastilha CoroThread® 266 para torneamento de roscas Entrega imediata Recomendado
266RL-16VW01A002M 1125 Pastilha CoroThread® 266 para torneamento de roscas Entrega imediata Recomendado
266RL-16WH01A110M 1125 Pastilha CoroThread® 266 para torneamento de roscas Entrega imediata Recomendado
266RL-16WH01A160M 1125 Pastilha CoroThread® 266 para torneamento de roscas Entrega imediata Recomendado
266RL-16WH01A200M 1125 Pastilha CoroThread® 266 para torneamento de roscas Entrega imediata Recomendado
266RL-16WH01C140M 1135 Pastilha CoroThread® 266 para torneamento de roscas Entrega imediata Recomendado
266RL-16AC01F080E 1135 Pastilha CoroThread® 266 para torneamento de roscas
266RL-16AC01F100E 1135 Pastilha CoroThread® 266 para torneamento de roscas
266RL-16AC01F120E 1135 Pastilha CoroThread® 266 para torneamento de roscas
266RL-16AC01F140E 1135 Pastilha CoroThread® 266 para torneamento de roscas
266RL-16AC01F160E 1135 Pastilha CoroThread® 266 para torneamento de roscas
266RL-16MM01A050M 1125 Pastilha CoroThread® 266 para torneamento de roscas Recomendado
266RL-16MM01A050M 1135 Pastilha CoroThread® 266 para torneamento de roscas
266RL-16MM01A075M 1125 Pastilha CoroThread® 266 para torneamento de roscas Recomendado
266RL-16MM01A075M 1135 Pastilha CoroThread® 266 para torneamento de roscas Recomendado
266RL-16MM01A100M 1135 Pastilha CoroThread® 266 para torneamento de roscas Recomendado
266RL-16MM01A125M 1125 Pastilha CoroThread® 266 para torneamento de roscas Recomendado
266RL-16MM01A125M 1135 Pastilha CoroThread® 266 para torneamento de roscas Recomendado
266RL-16MM01A150M 1135 Pastilha CoroThread® 266 para torneamento de roscas Recomendado
266RL-16MM01A175M 1125 Pastilha CoroThread® 266 para torneamento de roscas Recomendado
266RL-16MM01A175M 1135 Pastilha CoroThread® 266 para torneamento de roscas Recomendado
266RL-16MM01A300M 1125 Pastilha CoroThread® 266 para torneamento de roscas Recomendado
266RL-16MM01C100M 1135 Pastilha CoroThread® 266 para torneamento de roscas Recomendado
266RL-16MM01C125M 1135 Pastilha CoroThread® 266 para torneamento de roscas Recomendado
266RL-16MM01C150M 1135 Pastilha CoroThread® 266 para torneamento de roscas Recomendado
266RL-16MM01C175M 1135 Pastilha CoroThread® 266 para torneamento de roscas
266RL-16MM01C200M 1135 Pastilha CoroThread® 266 para torneamento de roscas Recomendado
266RL-16MM01C250M 1135 Pastilha CoroThread® 266 para torneamento de roscas Recomendado
266RL-16MM01C300M 1135 Pastilha CoroThread® 266 para torneamento de roscas Recomendado
266RL-16MM01F100E 1135 Pastilha CoroThread® 266 para torneamento de roscas Recomendado
266RL-16MM01F125E 1135 Pastilha CoroThread® 266 para torneamento de roscas Recomendado
266RL-16MM01F150E 1135 Pastilha CoroThread® 266 para torneamento de roscas Recomendado
266RL-16MM01F175E 1135 Pastilha CoroThread® 266 para torneamento de roscas Recomendado
266RL-16MM01F200E 1135 Pastilha CoroThread® 266 para torneamento de roscas Recomendado
266RL-16MM01F250E 1135 Pastilha CoroThread® 266 para torneamento de roscas Recomendado
266RL-16MM01F300E 1135 Pastilha CoroThread® 266 para torneamento de roscas Recomendado
266RL-16MM02A150M 1125 Pastilha CoroThread® 266 para torneamento de roscas Recomendado
266RL-16MM02A150M 1135 Pastilha CoroThread® 266 para torneamento de roscas
266RL-16MM02A200M 1125 Pastilha CoroThread® 266 para torneamento de roscas Recomendado
266RL-16MM03A100M 1125 Pastilha CoroThread® 266 para torneamento de roscas Recomendado
266RL-16NF01A080E 1125 Pastilha CoroThread® 266 para torneamento de roscas
266RL-16NF01A140E 1125 Pastilha CoroThread® 266 para torneamento de roscas
266RL-16NT01A080M 1125 Pastilha CoroThread® 266 para torneamento de roscas
266RL-16NT01A080M 1135 Pastilha CoroThread® 266 para torneamento de roscas
266RL-16NT01A115M 1125 Pastilha CoroThread® 266 para torneamento de roscas
266RL-16NT01A115M 1135 Pastilha CoroThread® 266 para torneamento de roscas
266RL-16NT01A140M 1125 Pastilha CoroThread® 266 para torneamento de roscas
266RL-16NT01A140M 1135 Pastilha CoroThread® 266 para torneamento de roscas
266RL-16NT01C080M 1135 Pastilha CoroThread® 266 para torneamento de roscas
266RL-16NT01C115M 1135 Pastilha CoroThread® 266 para torneamento de roscas
266RL-16NT01C140M 1135 Pastilha CoroThread® 266 para torneamento de roscas
266RL-16NT01F115E 1135 Pastilha CoroThread® 266 para torneamento de roscas
266RL-16NT01F140E 1135 Pastilha CoroThread® 266 para torneamento de roscas
266RL-16PT01A080E 1125 Pastilha CoroThread® 266 para torneamento de roscas
266RL-16PT01A110E 1125 Pastilha CoroThread® 266 para torneamento de roscas
266RL-16PT01A110E 1135 Pastilha CoroThread® 266 para torneamento de roscas
266RL-16PT01A140E 1125 Pastilha CoroThread® 266 para torneamento de roscas
266RL-16PT01A140E 1135 Pastilha CoroThread® 266 para torneamento de roscas
266RL-16PT01A190E 1125 Pastilha CoroThread® 266 para torneamento de roscas
266RL-16PT01A280E 1125 Pastilha CoroThread® 266 para torneamento de roscas
266RL-16RD01A080E 1125 Pastilha CoroThread® 266 para torneamento de roscas
266RL-16RD01A100E 1125 Pastilha CoroThread® 266 para torneamento de roscas
266RL-16RD01C080M 1135 Pastilha CoroThread® 266 para torneamento de roscas
266RL-16RD01C100M 1135 Pastilha CoroThread® 266 para torneamento de roscas
266RL-16RN01A060M 1125 Pastilha CoroThread® 266 para torneamento de roscas
266RL-16RN01A080M 1125 Pastilha CoroThread® 266 para torneamento de roscas
266RL-16RN01A100M 1125 Pastilha CoroThread® 266 para torneamento de roscas
266RL-16RN01F060E 1135 Pastilha CoroThread® 266 para torneamento de roscas
266RL-16SA01F080E 1135 Pastilha CoroThread® 266 para torneamento de roscas
266RL-16SA01F100E 1135 Pastilha CoroThread® 266 para torneamento de roscas
266RL-16SA01F120E 1135 Pastilha CoroThread® 266 para torneamento de roscas
266RL-16SA01F140E 1135 Pastilha CoroThread® 266 para torneamento de roscas
266RL-16SA01F160E 1135 Pastilha CoroThread® 266 para torneamento de roscas
266RL-16TR01F200E 1135 Pastilha CoroThread® 266 para torneamento de roscas
266RL-16UN01A080M 1125 Pastilha CoroThread® 266 para torneamento de roscas Recomendado
266RL-16UN01A080M 1135 Pastilha CoroThread® 266 para torneamento de roscas Recomendado
266RL-16UN01A090M 1125 Pastilha CoroThread® 266 para torneamento de roscas Recomendado
266RL-16UN01A100M 1125 Pastilha CoroThread® 266 para torneamento de roscas Recomendado
266RL-16UN01A100M 1135 Pastilha CoroThread® 266 para torneamento de roscas Recomendado
266RL-16UN01A110M 1125 Pastilha CoroThread® 266 para torneamento de roscas Recomendado
266RL-16UN01A110M 1135 Pastilha CoroThread® 266 para torneamento de roscas Recomendado
266RL-16UN01A120M 1135 Pastilha CoroThread® 266 para torneamento de roscas Recomendado
266RL-16UN01A140M 1135 Pastilha CoroThread® 266 para torneamento de roscas Recomendado
266RL-16UN01A160M 1125 Pastilha CoroThread® 266 para torneamento de roscas Recomendado
266RL-16UN01A160M 1135 Pastilha CoroThread® 266 para torneamento de roscas Recomendado
266RL-16UN01A180M 1125 Pastilha CoroThread® 266 para torneamento de roscas Recomendado
266RL-16UN01A180M 1135 Pastilha CoroThread® 266 para torneamento de roscas Recomendado
266RL-16UN01A200M 1125 Pastilha CoroThread® 266 para torneamento de roscas Recomendado
266RL-16UN01A200M 1135 Pastilha CoroThread® 266 para torneamento de roscas Recomendado
266RL-16UN01A240M 1125 Pastilha CoroThread® 266 para torneamento de roscas Recomendado
266RL-16UN01A280M 1125 Pastilha CoroThread® 266 para torneamento de roscas Recomendado
266RL-16UN01A320M 1125 Pastilha CoroThread® 266 para torneamento de roscas Recomendado
266RL-16UN01C080M 1135 Pastilha CoroThread® 266 para torneamento de roscas Recomendado
266RL-16UN01C120M 1135 Pastilha CoroThread® 266 para torneamento de roscas Recomendado
266RL-16UN01C140M 1135 Pastilha CoroThread® 266 para torneamento de roscas Recomendado
266RL-16UN01C160M 1135 Pastilha CoroThread® 266 para torneamento de roscas Recomendado
266RL-16UN01C180M 1135 Pastilha CoroThread® 266 para torneamento de roscas Recomendado
266RL-16UN01C200M 1135 Pastilha CoroThread® 266 para torneamento de roscas Recomendado
266RL-16UN01F120E 1135 Pastilha CoroThread® 266 para torneamento de roscas Recomendado
266RL-16UN01F160E 1135 Pastilha CoroThread® 266 para torneamento de roscas Recomendado
266RL-16UN02A120M 1125 Pastilha CoroThread® 266 para torneamento de roscas Recomendado
266RL-16UN02A160M 1125 Pastilha CoroThread® 266 para torneamento de roscas Recomendado
266RL-16VM01A002EE 7015 Pastilha CoroThread® 266 para torneamento de roscas
266RL-16VM01C001M 1135 Pastilha CoroThread® 266 para torneamento de roscas Recomendado
266RL-16VM01C002M 1135 Pastilha CoroThread® 266 para torneamento de roscas Recomendado
266RL-16VM01F001E 1135 Pastilha CoroThread® 266 para torneamento de roscas Recomendado
266RL-16VM01F002E 1135 Pastilha CoroThread® 266 para torneamento de roscas Recomendado
266RL-16VW01A001M 1135 Pastilha CoroThread® 266 para torneamento de roscas Recomendado
266RL-16VW01A002M 1135 Pastilha CoroThread® 266 para torneamento de roscas Recomendado
266RL-16VW01C001M 1135 Pastilha CoroThread® 266 para torneamento de roscas
266RL-16VW01C002M 1135 Pastilha CoroThread® 266 para torneamento de roscas Recomendado
266RL-16VW01F001E 1135 Pastilha CoroThread® 266 para torneamento de roscas Recomendado
266RL-16VW01F002E 1135 Pastilha CoroThread® 266 para torneamento de roscas Recomendado
266RL-16WH01A080M 1125 Pastilha CoroThread® 266 para torneamento de roscas Recomendado
266RL-16WH01A080M 1135 Pastilha CoroThread® 266 para torneamento de roscas Recomendado
266RL-16WH01A090M 1125 Pastilha CoroThread® 266 para torneamento de roscas Recomendado
266RL-16WH01A100M 1125 Pastilha CoroThread® 266 para torneamento de roscas Recomendado
266RL-16WH01A110M 1135 Pastilha CoroThread® 266 para torneamento de roscas Recomendado
266RL-16WH01A120M 1125 Pastilha CoroThread® 266 para torneamento de roscas Recomendado
266RL-16WH01A140M 1125 Pastilha CoroThread® 266 para torneamento de roscas Recomendado
266RL-16WH01A140M 1135 Pastilha CoroThread® 266 para torneamento de roscas Recomendado
266RL-16WH01A180M 1125 Pastilha CoroThread® 266 para torneamento de roscas Recomendado
266RL-16WH01A190M 1125 Pastilha CoroThread® 266 para torneamento de roscas Recomendado
266RL-16WH01A190M 1135 Pastilha CoroThread® 266 para torneamento de roscas Recomendado
266RL-16WH01A260M 1125 Pastilha CoroThread® 266 para torneamento de roscas
266RL-16WH01C110M 1135 Pastilha CoroThread® 266 para torneamento de roscas Recomendado
266RL-16WH01F110E 1135 Pastilha CoroThread® 266 para torneamento de roscas Recomendado
266RL-16WH01F140E 1135 Pastilha CoroThread® 266 para torneamento de roscas Recomendado
266RL-16WH02A140M 1125 Pastilha CoroThread® 266 para torneamento de roscas Recomendado Nada com esse termo. Tente só o início do código.
Parafusos, chaves, calços e grampos desta ferramenta: os que já vêm com ela e os de reposição, vendidos à parte. Quem tem página no catálogo abre com um clique.
5513 020-13 Parafuso de cabeça escareada Vem com a ferramenta (1)
5322 390-11 Calço da pastilha Vem com a ferramenta (1)
5512 032-05 Parafuso de cabeça abaulada Vem com a ferramenta (1)
5680 049-05 Chave Vem com a ferramenta (1)
5680 084-22 Bit Vem com a ferramenta (1)
5680 084-15 Bit Vem com a ferramenta (1)
5680 084-21 Bit Vem com a ferramenta (1)
5322 390-12 Calço da pastilha Reposição, vendida à parte
5322 390-14 Calço da pastilha Reposição, vendida à parte
5322 390-13 Calço da pastilha Reposição, vendida à parte
5322 390-10 Calço da pastilha Reposição, vendida à parte
5322 390-21 Calço da pastilha Reposição, vendida à parte
5680 105-05 Torquímetro ajustável Nm Reposição, vendida à parte Mesmo tipo de ferramenta.
266RFA-2020-16 Porta Ferramenta convencional CoroThread® 266 para torneamento de roscas Recomendado
266RFA-2525-16 Porta Ferramenta convencional CoroThread® 266 para torneamento de roscas Recomendado
266RFG-2020-16 Porta Ferramenta convencional CoroThread® 266 para torneamento de roscas Recomendado
266RFG-2525-16 Porta Ferramenta convencional CoroThread® 266 para torneamento de roscas Recomendado
266RKF-20-16-R Barra de mandrilar CoroThread® 266 para torneamento de roscas Recomendado
266RFA-1616-16 Porta Ferramenta convencional CoroThread® 266 para torneamento de roscas Recomendado
266RFG-1616-16 Porta Ferramenta convencional CoroThread® 266 para torneamento de roscas Recomendado
266RKF-16-16-R Barra de mandrilar CoroThread® 266 para torneamento de roscas Recomendado
266RKF-25-16-R Barra de mandrilar CoroThread® 266 para torneamento de roscas Recomendado
QSM12-266LFA-16A Ferramenta CoroThread 266 QSM para torneamento de roscas Recomendado
QSM12-266RFA-16A Ferramenta CoroThread 266 QSM para torneamento de roscas Recomendado
QSM16-266LFA-16A Ferramenta CoroThread 266 QSM para torneamento de roscas Recomendado Últimos produtos visitados
Dados técnicos, imagens e modelos CAD: Sandvik Coromant.
Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
