Ferramentas · Torneamento de rosca — intercambiável

SL-266LKF-80-16-QC

CoroThread® 266, cabeça para torneamento de roscas

Ferramenta para torneamento · comprimento funcional 45 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.

Descontinuado

Pedir alternativa à engenharia

Item descontinuado pela Sandvik Coromant: a Hailtools indica a alternativa atual para a sua aplicação.

Pedir alternativa

Material deste produto

Catálogos, folders, apresentações, casos práticos e vídeos selecionados para SL-266LKF-80-16-QC.

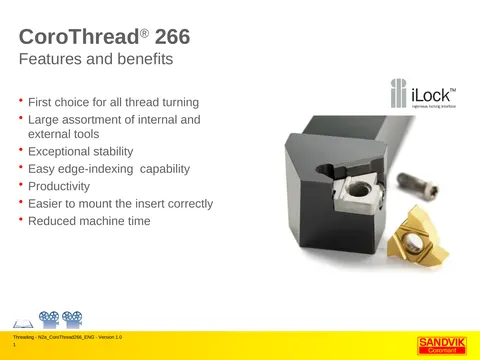

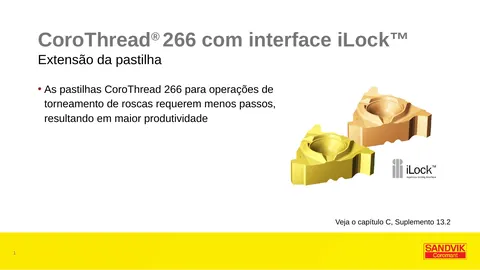

Troca rápida — melhor utilização da máquinaFolder · Sandvik Coromant · PDFCoroTap 100 e 400 — rosqueamento de alumínioApresentação de produto · Roscamento · 13 slides · mesma operaçãoCoroThread Mill 500 — fresamento de roscasApresentação de produto · Roscamento · 20 slides · mesma operaçãoCoroTap 100 com geometria -PM — roscamento em ISO PApresentação de produto · Roscamento · 19 slides · mesma operaçãoCoroThread-266Apresentação · CoroPak 18.1 · Sandvik Coromant · ler no siteC2-131001-CoroThread266 1 PorApresentação · CoroPak 13.2 · Sandvik Coromant · ler no siteN2a CoroThread266 ENGApresentação · Sandvik Coromant · ler no site

Casos práticos da Hailtools

CoroChuck® 970Caso prático da Hailtools · Roscamento · com vídeo · mesma operaçãoCoroThread® 266Caso prático da Hailtools · Roscamento · com vídeo · mesma operação

Vídeos

Torneamento de roscas externasHailtools · Academia da Usinagem · YouTube · mesma operaçãoCoroThread266: Torneamento de rosca interna e externa altamente rígidaHailtools · Academia da Usinagem · YouTubeCoroThread® 266 - Thread turning with precision coolantSandvik Coromant · YouTubeCoroThread 266 with iLock Technology Sandvik CoromantSandvik Coromant · YouTube

Biblioteca técnica: tudo sobre CoroThread 266 · Todos os catálogos · Videoteca · Casos práticos

Dados principais

Código ISO
SL-266LKF-80-16-QC
Código compactado
SL-266LKF-80-16-QC
Material ID
5962610
Família
Ferramentas
Tipo
Torneamento de rosca — intercambiável
Peso unitário
0,57 kg
EAN
25962610
UNSPSC
27112809
eCl@ss 13
21181011
Lançamento
16/02/2011
CoroPak de lançamento
11.1

Arquivos CAD

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura da haste H 37.5 mm
Altura funcional HF 0 mm
Ângulo da ponta da pastilha EPSR 60
Ângulo de correção de hélice da rosca THCA 1
Ângulo de folga axial ALP -15
Ângulo do corpo da ferramenta em relação à máquina BAMS 0
Balanço máximo OHX 45 mm
Código do tamanho do assento da pastilha SSC_M 16
Código do tamanho do assento da pastilha SSC_N 3/8
Código do tipo de fixação MTP Fixação com parafuso pelo furo
Código para tipo entrada da refrigeração CNSC Sem entrada de refrigerante
Comprimento funcional LF 45 mm
Comprimento total OAL 45 mm
Diâmetro da conexão DCONMS 80 mm
Diâmetro do corpo BD 80 mm
Diâmetro mínimo do furo DMIN 100 mm
Direção da interface de adaptação da máquina ADINTMS SL cabeça (troca rápida) — tamanho 80
Largura funcional WF 58.5 mm
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER CoroThread — tamanho interno 16 (266.LL-16)
Peso do item WT 0.57 kg
Sensor embutido SEP Não
Sentido HAND Esquerda
Torque TQ 3 Nm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
