SI-CTLHOL-06102 — Foto do produto

Foto do produto

Ferramentas · Corte e canal radial — intercambiável

SI-CTLHOL-06102

Barra de mandrilar Top Lok para usinagem de canais

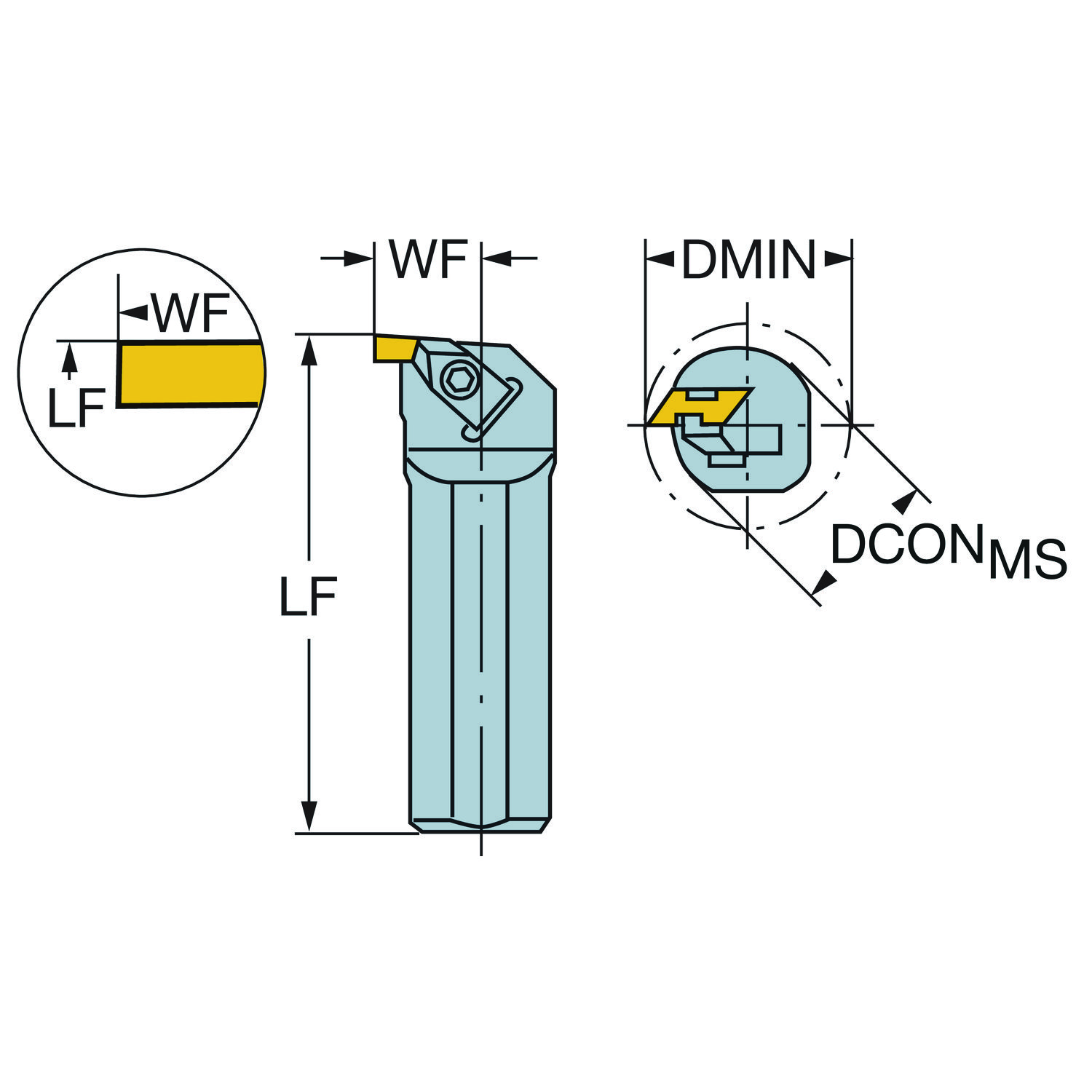

Ferramenta para torneamento · comprimento funcional 254 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO
SI-CTLHOL-06102
Código compactado
SI-CTLHOL-06102
Material ID
5749465
Família
Ferramentas
Tipo
Corte e canal radial — intercambiável
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
550 g
EAN
80010312
NCM
846610
UNSPSC
27112809
eCl@ss 13
21181005
Origem
IN
Lançamento
22/05/1989
CoroPak de lançamento
89.1

Arquivos CAD

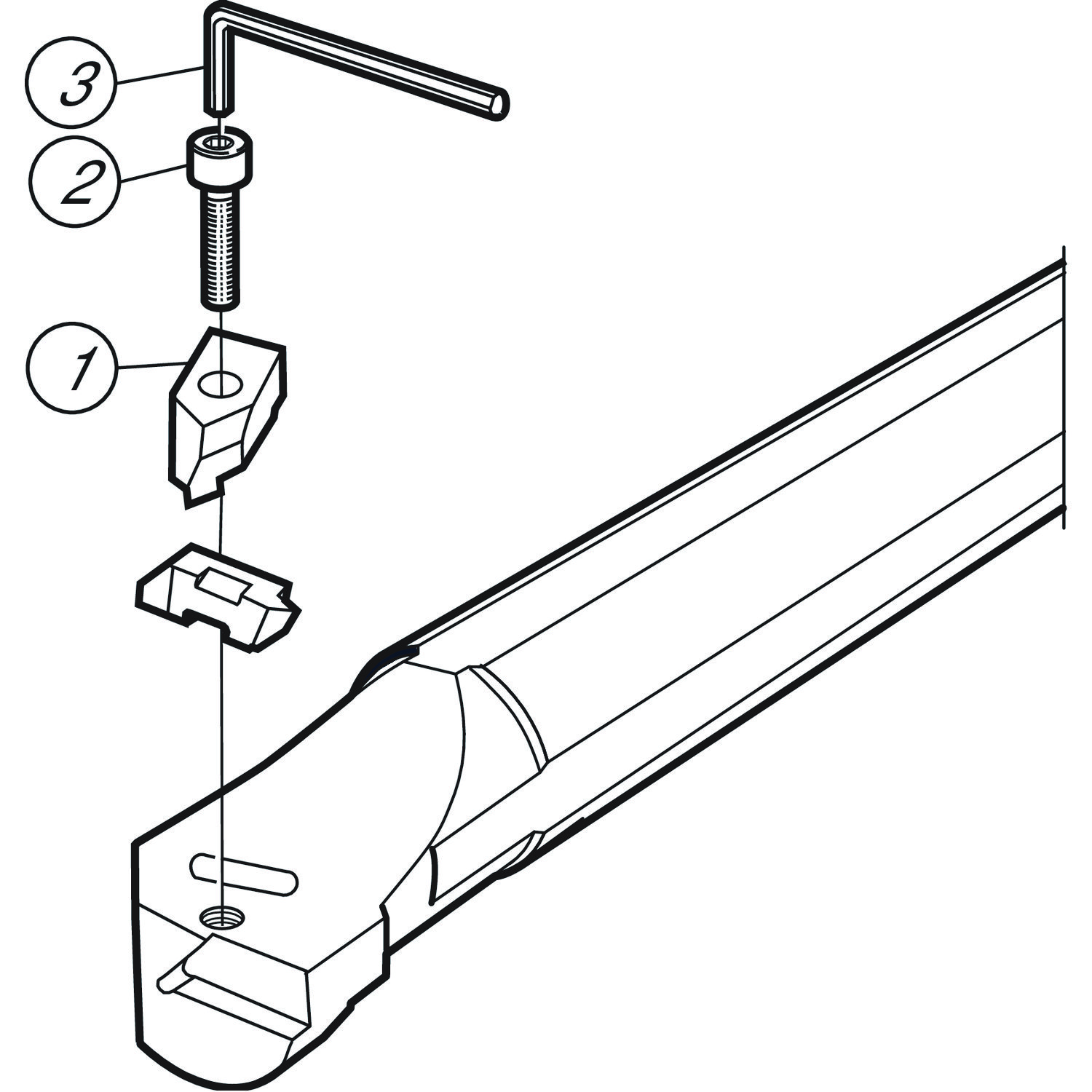

Itens inclusos

  • 1 × C2R Grampo
  • 1 × 10440 Parafuso
  • 1 × 3021 011-764 Chave

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura da haste H 18.03 mm
Altura funcional HF 0 mm
Ângulo da aresta de corte da ferramenta KAPR 93
Ângulo do corpo da ferramenta em relação à peça BAWS 90
Balanço máximo OHX 48.75 mm
Balanço mínimo OHN 35.76 mm
Código do material do corpo BMC Aço
Código do tamanho do assento da pastilha SSC_M 2
Código do tamanho do assento da pastilha SSC_N 2
Código do tipo de fixação MTP Grampo sobre a pastilha
Código para tipo entrada da refrigeração CNSC Sem entrada de refrigerante
Comprimento de fixação LSCMS 205.25 mm
Comprimento funcional LF 254 mm
Comprimento total OAL 254 mm
Diâmetro da conexão DCONMS 19.05 mm
Diâmetro do corpo BD 19.5 mm
Diâmetro mínimo do furo DMIN_1 28.58 mm
Diâmetro mínimo do furo DMIN 28.58 mm
Direção da interface de adaptação da máquina ADINTMS Haste cilíndrica com 3 rebaixos — polegada: 3/4
Largura funcional WF 14.27 mm
Número de pastilhas CICT 1
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER Top-Lok -estilo 2R (TLG2R)
Sensor embutido SEP Não
Sentido HAND Esquerda
Tipo código de saída de refrigeração CXSC Sem saída de refrigerante
Torque TQ 3 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
