RF123K100C20E

Ferramentas · Radial P&G Indexable

RF123K100C20E

Porta Ferramenta convencional CoroCut® 1-2 para cortes e canais

Ferramenta para torneamento · comprimento funcional 176,8 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO
RF123K100C20E
Código compactado
RF123K100C20E
Material ID
6537408
Família
Ferramentas
Tipo
Radial P&G Indexable
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário (kg)
1.184 Kilogram
EAN
26537408
NCM
846610
UNSPSC
27112809
eCl@ss 13
21181004
Origem
SE
Lançamento
25/02/2014
CoroPak de lançamento
14.1

Arquivos CAD

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

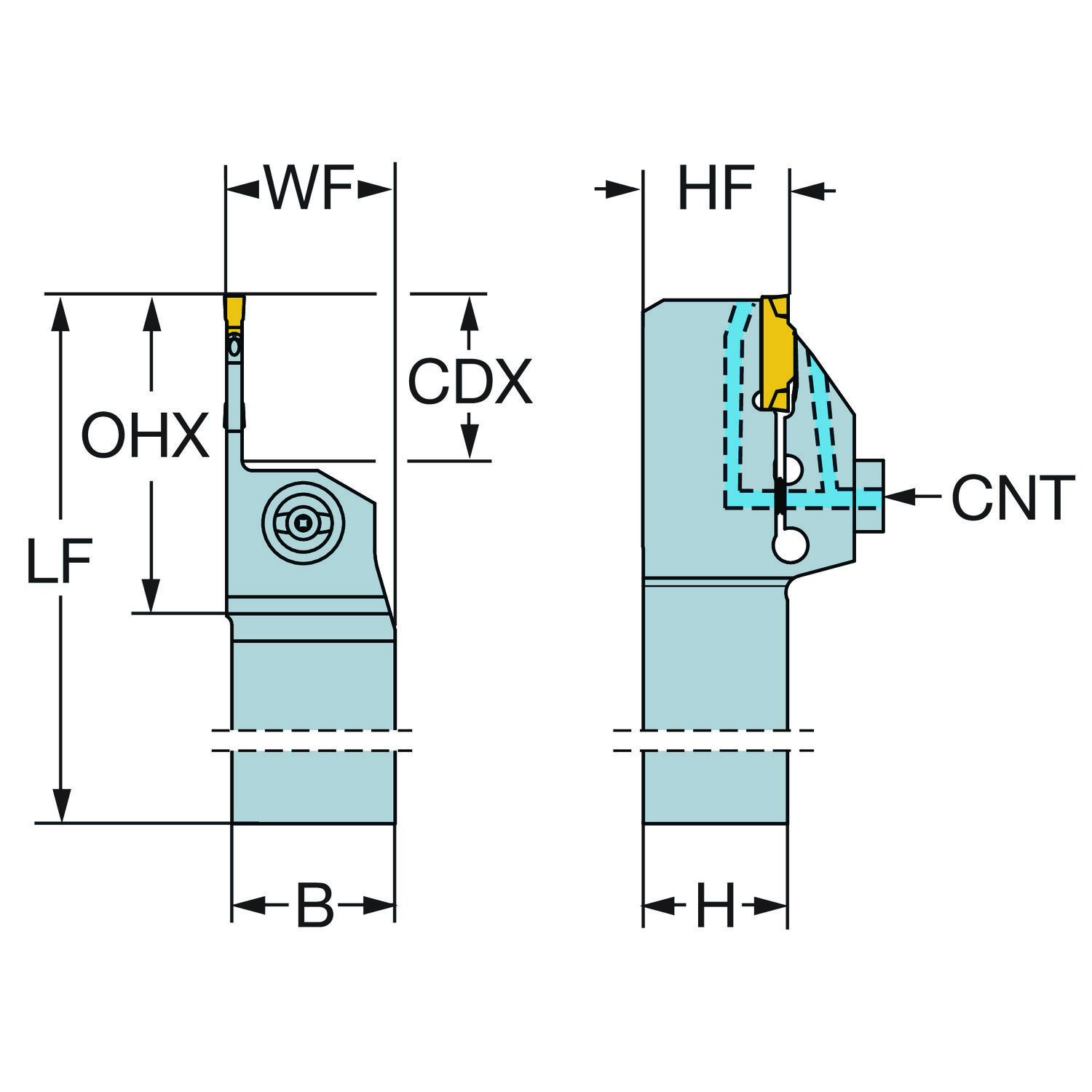

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura da haste H 31.75 mm
Altura funcional HF 31.75 mm
ângulo do corpo da ferramenta em relação à peça BAWS 0
Balanço máximo OHX 49.22 mm
Código do tamanho do assento da pastilha SSC_M K
Código do tamanho do assento da pastilha SSC_N K
Código do tipo de fixação MTP clamp on top of insert
Código para tipo entrada da refrigeração CNSC radial entry
Comprimento funcional LF 176.8 mm
Direção da interface de adaptação da máquina ADINTMS Rectangular shank -inch: 1 1/4 x 1 1/4
Largura da haste B 31.75 mm
Largura funcional WF 32.44 mm
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER CoroCut 2 -size K (N123K2-0600-0004-TF)
Pressão de refrigeração CP 150 mm
Profundidade máxima de corte CDX 25.4 mm
Sensor embedded property SEP Não
Sentido HAND Direita
Tamanho da rosca da entrada para refrigeração CNT G 1/8-28
Tipo código de saída de refrigeração CXSC axial inclined exit

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
