Pastilhas · Pastilha de torneamento — geral
RCGX 08 03 M0-AL H10
Pastilha CoroTurn® 107 para torneamento

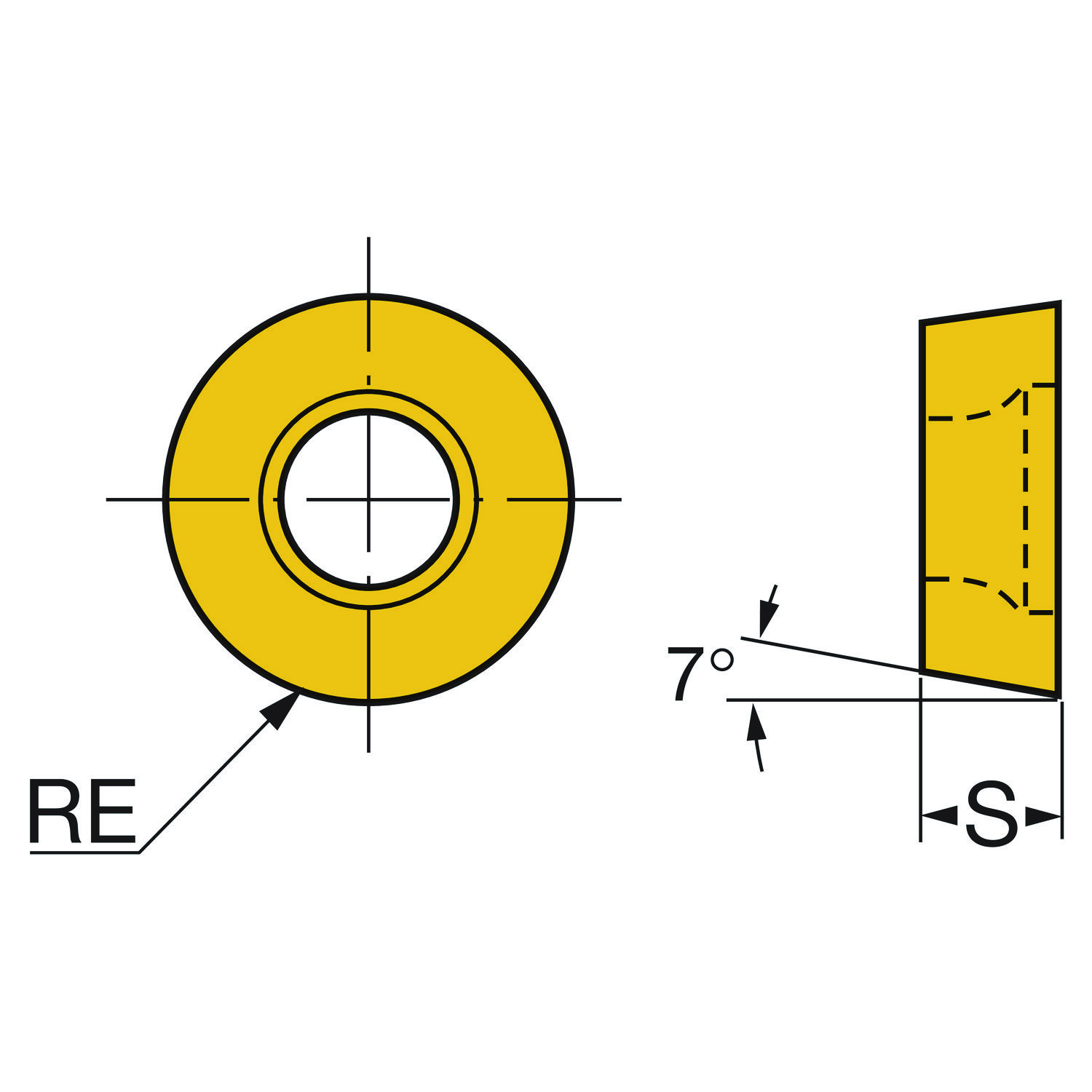

Pastilha para torneamento para não ferrosos e alumínio (ISO N) · classe H10 com cobertura Uncoated Grade · círculo inscrito 8 mm, raio de ponta 4 mm, espessura 3,175 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP), desenho dimensional, pacote GTC para importar no CAM, dados de corte de partida da Sandvik Coromant por material ISO e a ferramenta em realidade aumentada, no tamanho real. Compra imediata na loja Hailtools.
Ciclo de vida: Liberado Classe H10 Preço na loja
Indicada em 1º lugar para: N (não ferrosos), S (superligas e titânio)
Entrega imediata
R$ 602,30a caixa · 10 un · R$ 60,23/un
A quantidade sobe de caixa em caixa (10 un). Prazo e condições da loja Hailtools. Como comprar
Material deste produto
Catálogos, folders, apresentações, casos práticos e vídeos selecionados para RCGX 08 03 M0-AL H10.
Casos práticos da Hailtools
Pastilhas T-Max® PCaso prático da Hailtools · Torneamento · com vídeo · mesma operação
Classe CBN CB7125Caso prático da Hailtools · Torneamento · com vídeo · mesma operaçãoVídeos
CoroCut 2 · troca da pastilhaHailtools · Academia da Usinagem · YouTube · mesma operação
CoroTurn TR · perfilamento estávelHailtools · Academia da Usinagem · YouTube · mesma operação
Secure profiling - CoroTurn® 107 inserts and tools with rail interfaceSandvik Coromant · YouTubeBiblioteca técnica: tudo sobre CoroTurn 107 · Todos os catálogos · Videoteca · Casos práticos
Dados principais
- Código ISO
- RCGX 08 03 M0-AL H10
- Código compactado
- RCGX0803M0-ALH10
- Material ID
- 5740092
- Família
- Pastilhas
- Tipo
- Pastilha de torneamento — geral
- Classe
- H10
- Cobertura
- Sem cobertura
- Processo de cobertura
- Classe sem cobertura
- Substrato
- WC
- Material ISO principal
- N
- Quantidade por embalagem
- 10
- Quantidade mínima
- 10
- Peso unitário
- 1,08 g
- EAN
- 10059685
- NCM
- 820900
- UNSPSC
- 23242105
- eCl@ss 13
- 21182010
- Origem
- SE
- Lançamento
- 25/02/1991
- CoroPak de lançamento
- 91.1
Arquivos CAD
- STP básico 73876083.stp
- STP detalhado 73876084.stp
- Pacote GTC ZIP, para importar a ferramenta no CAM
- Dados básicos da ferramenta ISO 13399, formato P21
A fábrica não publica DXF 2D para este item.
Ver em realidade aumentada
A ferramenta em tamanho real, na sua máquina, antes de comprar.
Modelo gerado do CAD da fábrica, em escala real · 1.648 triângulos.
Dados de corte
Valores de partida recomendados pela Sandvik Coromant, por material ISO: valor inicial e faixa (mín. – máx.). Fonte: Cutting Data API da fábrica.
Valores iniciais
- Velocidade de corte
- 2.000 m/min
- Avanço por rotação
- 0,49 mm/r
- Profundidade de corte
- 1,2 mm
- Espessura máxima do cavaco
- 0,35 mm/r
- Vida da ferramenta
- 1.800 s
Para Não ferrosos · Torneamento geral. Ajuste pela sua máquina e fixação na calculadora.
Lista oficial de materiais da Sandvik Coromant · ver todos
Torneamento geral · Depth of cut 1,2 mm
| Material | vc m/min | fn mm/r | hex mm/r | ap mm | Vida |
|---|---|---|---|---|---|
| N Não ferrosos 1ª escolha N1.3.C.AG · 90 HB | 2.000 (250 – 2.500) | 0,49 (0,2 – 0,91) | 0,35 (0,14 – 0,65) | 1,2 (0,8 – 2) | 1.800 s |
Calcular rotação, avanço e tempo com estes valores Ajustar para a minha peça no WhatsApp
Ponto de partida: ajuste pela rigidez da máquina, fixação e acabamento exigido. Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo de folga principal | AN | 7 |
| Classe | GRADE | H10 |
| Código de condições da aresta de corte | CECC | Aresta viva |
| Código de montagem da pastilha | IFS | Parcialmente cilíndrico, escareado de 40–60° em um ou dois lados |
| Código do formato da pastilha | SC | Redonda |
| Código do tamanho do assento da pastilha | SSC_M | 08 |
| Código do tamanho do assento da pastilha | SSC_N | .315 |
| Designação da aplicação do quebra-cavacos por fabricante | CBMD | AL |
| Diâmetro do círculo inscrito | IC | 8 mm |
| Diâmetro do furo de fixação | D1 | 3.4 mm |
| Espessura da pastilha | S | 3.175 mm |
| Formato e tamanho da pastilha | CUTINT_SIZESHAPE | RC0803M |
| ISO Cutting Tool Material | ISOMAT | Metal duro (WC) sem cobertura, grão < 1 |
| ISO nível de classificação de material Primário | TMC1 | N |
| ISO nível de classificação de material Todos | TMC1 | NS |
| Número de arestas de corte | CEDC | 4 |
| Peso do item | WT | 0.00108 kg |
| Propriedade da aresta Wiper | WEP | Não |
| Quantidade de lados de um item da ferramenta ou item de corte | NSIDE | Face única |
| Raio do canto | RE | 4 mm |
| Sensor embutido | SEP | Não |
| Sentido | HAND | Neutro |
| Substrato | SUBSTRATE | HF |
| Tipo de operação | CTPT | Pré-usinagem com exigência de acabamento |
Ferramentas que recebem esta pastilha. · 17 no catálogo
SRDCN 1616H 08 Porta Ferramenta convencional CoroTurn® 107 para torneamento Entrega imediata
SRDCR 2020K 08-A Porta Ferramenta convencional CoroTurn® 107 para torneamento Entrega imediata
C4-SRDCN-00050-08A Unidade de corte CoroTurn® 107 para torneamento
C4-SRSCL-27050-08 Unidade de corte CoroTurn® 107 para torneamento
C4-SRSCR-27050-08 Unidade de corte CoroTurn® 107 para torneamento
C5-SRDCN-00060-08A Unidade de corte CoroTurn® 107 para torneamento
C5-SRSCL-35060-08 Unidade de corte CoroTurn® 107 para torneamento
C5-SRSCR-35060-08 Unidade de corte CoroTurn® 107 para torneamento
SRDCL 2020K 08-A Porta Ferramenta convencional CoroTurn® 107 para torneamento
SRDCL 2525M 08-A Porta Ferramenta convencional CoroTurn® 107 para torneamento
SRDCL 3225P 08-A Porta Ferramenta convencional CoroTurn® 107 para torneamento
SRDCR 2525M 08-A Porta Ferramenta convencional CoroTurn® 107 para torneamento
SRDCR 3225P 08-A Porta Ferramenta convencional CoroTurn® 107 para torneamento
SRSCL 08CA-08 Cápsula CoroTurn® 107 para torneamento
SRSCL 3225P 08 Porta Ferramenta convencional CoroTurn® 107 para torneamento
SRSCR 08CA-08 Cápsula CoroTurn® 107 para torneamento
SRSCR 3225P 08 Porta Ferramenta convencional CoroTurn® 107 para torneamento Nada com esse termo. Tente só o início do código.
