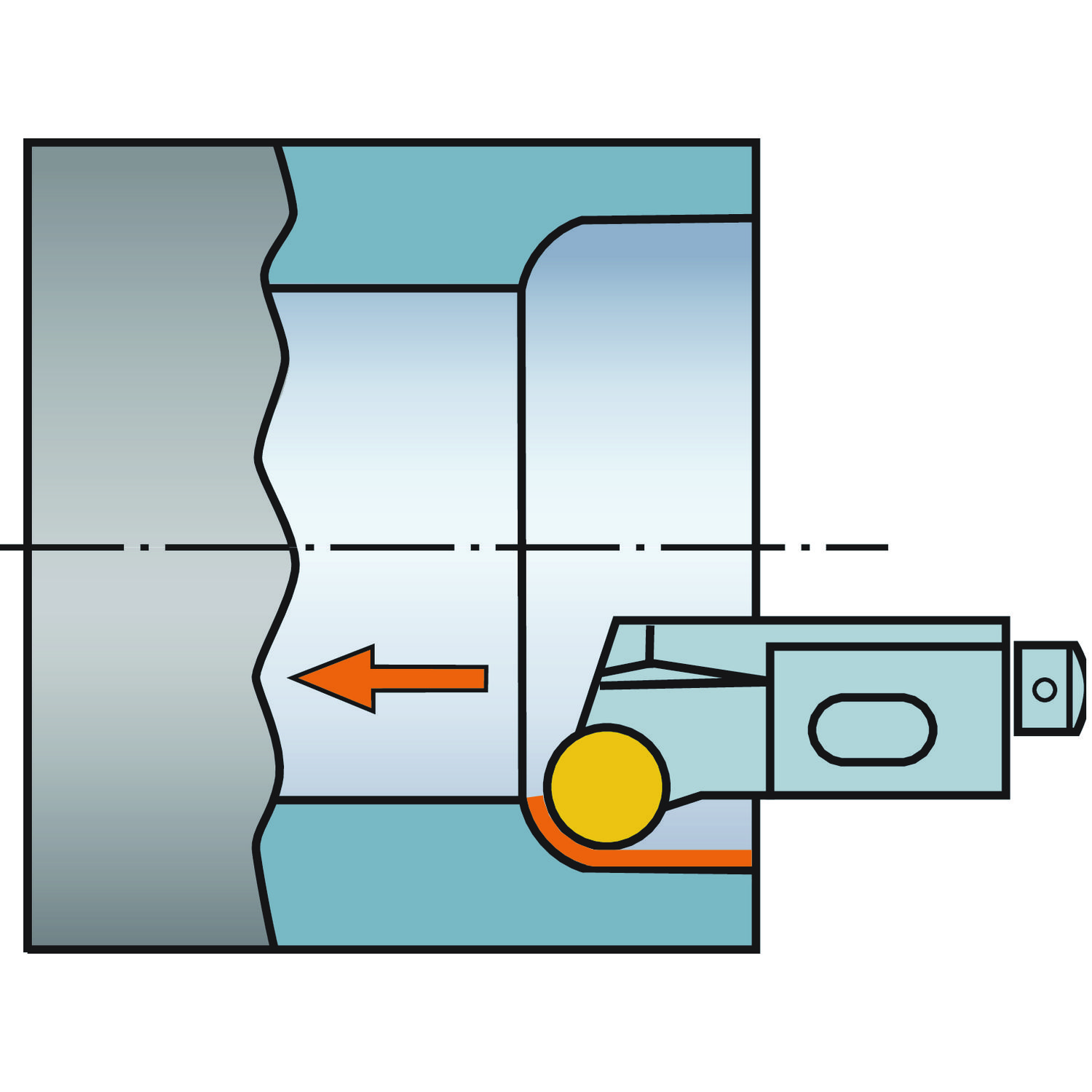

Ferramentas · Cartridge for general turning - for end, side or end and side feed
SRSCR 08CA-08
Cápsula CoroTurn® 107 para torneamento
Ferramenta acoplada · comprimento funcional 32 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.
Solicitar cotação
Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Dados principais
- Código ISO
- SRSCR 08CA-08
- Código compactado
- SRSCR08CA-08
- Material ID
- 5751558
- Família
- Ferramentas
- Tipo
- Cartridge for general turning - for end, side or end and side feed
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário (kg)
- 34.0 Gram
- EAN
- 10460170
- NCM
- 846610
- UNSPSC
- 23231001
- eCl@ss 13
- 21181590
- Origem
- IN
- Lançamento
- 17/06/1991
- CoroPak de lançamento
- 91.3
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.

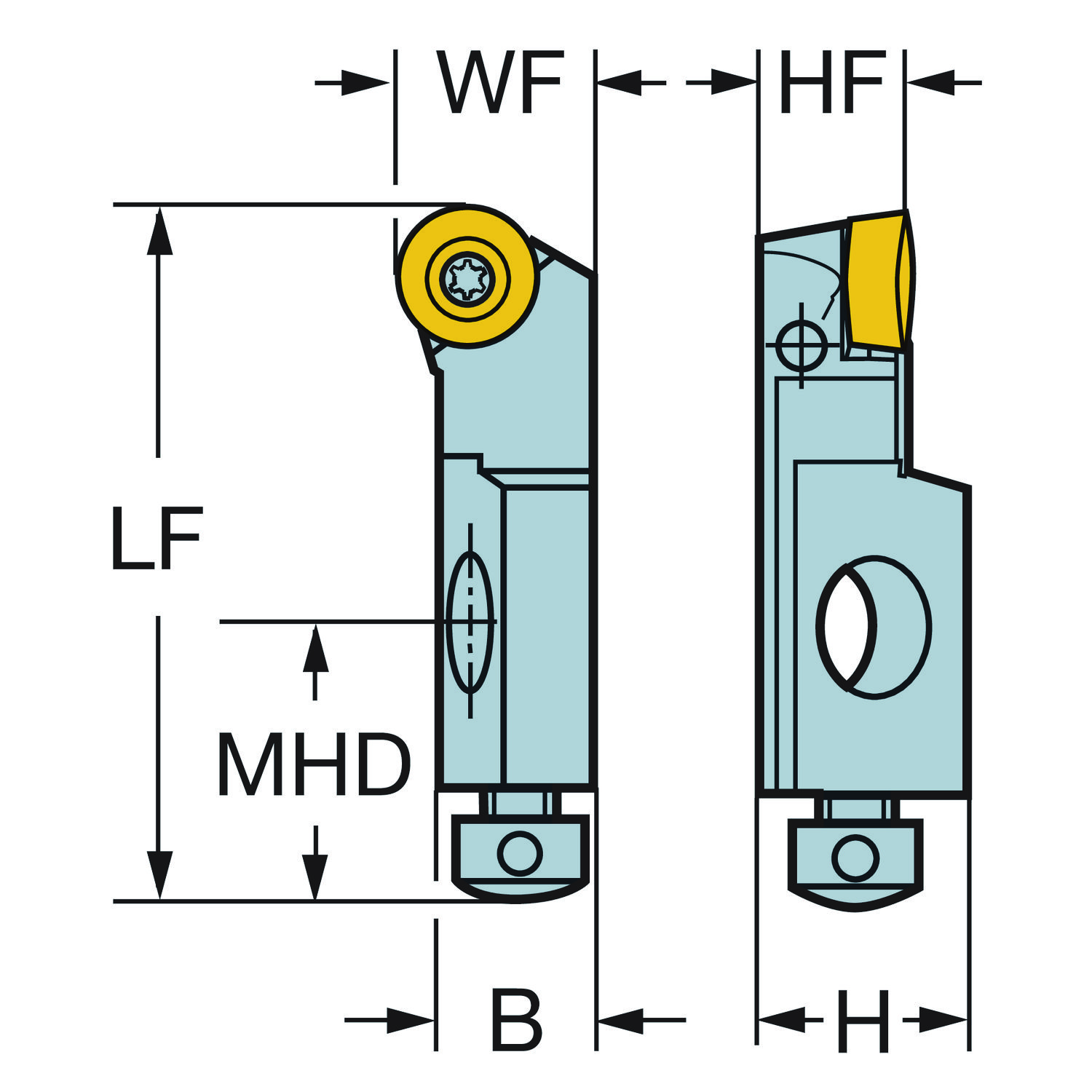

| Parâmetro | Código | Valor |
|---|---|---|
| Altura da haste | H | 10 mm |
| Altura funcional | HF | 8 mm |
| Balanço máximo | OHX | 32 mm |
| Código do tamanho do assento da pastilha | SSC_M | 8 |
| Código do tamanho do assento da pastilha | SSC_N | .315 |
| Código do tipo de fixação | MTP | clamp with screw through hole |
| Comprimento funcional | LF | 32 mm |
| Diâmetro mínimo do furo | DMIN_1 | 25 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Cartridge (ISO5611) -right hand: 08CA |
| Largura da haste | B | 7 mm |
| Largura funcional | WF | 10 mm |
| Parte 2 dos identificadores da interface da pastilha | CUTINT_MASTER | metric RCMT 0803M0 |
| Sensor embedded property | SEP | Não |
| Sentido | HAND | Direita |
| Tipo código de saída de refrigeração | CXSC | no coolant exit |
| Torque | TQ | 1.4 mm |
Pastilhas que entram nesta ferramenta, pelo assento declarado no cadastro. · 21 no catálogo
RCGX 08 03 M0-AL H10 Pastilha CoroTurn® 107 para torneamento
RCMT 08 03 M0 1515 Pastilha CoroTurn® 107 para torneamento
RCMT 08 03 M0 2025 Pastilha CoroTurn® 107 para torneamento RCMT 08 03 M0 2220 Pastilha CoroTurn® 107 para torneamento RCMT 08 03 M0 235 Pastilha CoroTurn® 107 para torneamento RCMT 08 03 M0 2515 CoroTurn® 107, pastilha para torneamento RCMT 08 03 M0 3210 Pastilha CoroTurn® 107 para torneamento RCMT 08 03 M0 3225 Pastilha CoroTurn® 107 para torneamento RCMT 08 03 M0 4335 Pastilha CoroTurn® 107 para torneamento RCMT 08 03 M0 4415 Pastilha CoroTurn® 107 para torneamento Recomendado RCMT 08 03 M0 4425 Pastilha CoroTurn® 107 para torneamento
RCMT 08 03 M0 5015 Pastilha CoroTurn® 107 para torneamento RCMT 08 03 M0 H13A Pastilha CoroTurn® 107 para torneamento
RCMT 08 03 M0-SM 1105 Pastilha CoroTurn® 107 para torneamento
RCMT 08 03 M0-SM 1115 Pastilha CoroTurn® 107 para torneamento RCMT 08 03 M0-SM 1125 Pastilha CoroTurn® 107 para torneamento
RCMT 08 03 M0-SM 1205 Pastilha CoroTurn® 107 para torneamento Recomendado RCMT 08 03 M0-SM 1210 Pastilha CoroTurn® 107 para torneamento Recomendado RCMT 08 03 M0-SM H13A Pastilha CoroTurn® 107 para torneamento
RCMT 08 03 M0-SM S05F Pastilha CoroTurn® 107 para torneamento
RCMT 08 03 M0-SM S205 Pastilha CoroTurn® 107 para torneamento Nada com esse termo. Tente só o início do código.
Parafusos, chaves e calços desta ferramenta. Quem tem página no catálogo abre com um clique.
5513 020-04 Parafuso de cabeça escareada 1 na ferramenta
5512 050-02 Parafuso 1 na ferramenta
3214 010-203 Parafuso sem cabeça com hexagono interno 1 na ferramenta
5512 031-03 Parafuso de cabeça abaulada 1 na ferramenta 5680 051-03 Chave 1 na ferramenta
3021 012-015 Chave Allen 1 na ferramenta
5680 043-13 Chave 1 na ferramenta
5680 046-04 Chave Últimos produtos visitados
