C4-SRSCR-27050-08

Ferramentas · Turning Indexable

C4-SRSCR-27050-08

Unidade de corte CoroTurn® 107 para torneamento

Ferramenta para torneamento · comprimento funcional 50 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Sob encomenda na Sandvik Coromant

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO
C4-SRSCR-27050-08
Código compactado
C4-SRSCR-27050-08
Material ID
5727631
Família
Ferramentas
Tipo
Turning Indexable
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário (kg)
319.0 Gram
EAN
10442725
NCM
846610
UNSPSC
27112809
eCl@ss 13
21181008
Origem
SE
Lançamento
12/08/1991
CoroPak de lançamento
91.3

Arquivos CAD

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura funcional HF 0 mm
ângulo de folga principal AN 7
ângulo de inclinação LAMS 0
ângulo de saída ortogonal GAMO 0
ângulo do corpo da ferramenta em relação à peça BAWS 0
ângulo do corpo da ferramenta em relação à máquina BAMS 0

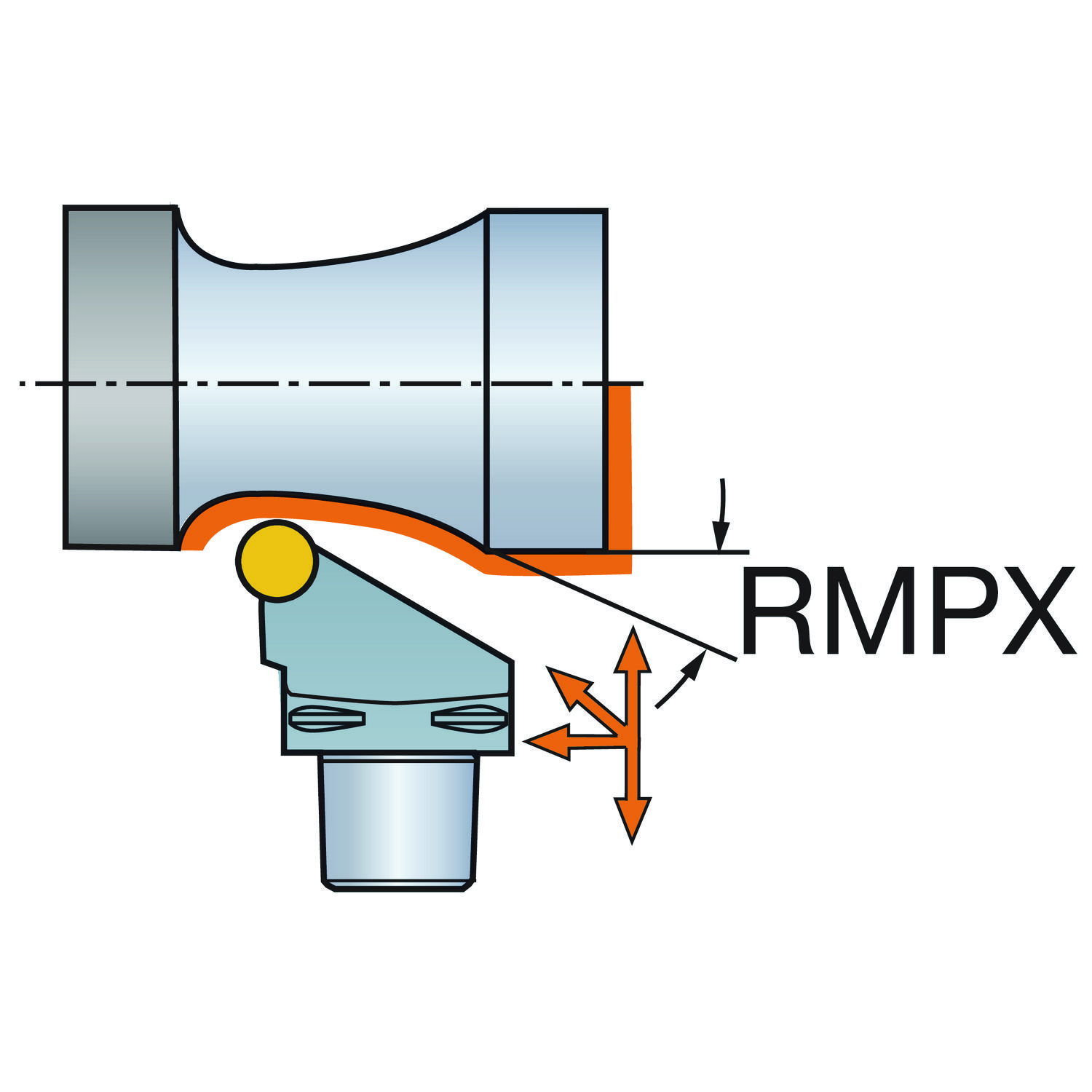

ângulo máximo de usinagem em rampa RMPX 27
Balanço máximo OHX 50 mm
Código do material do corpo BMC Steel
Código do tamanho do assento da pastilha SSC_M 8
Código do tamanho do assento da pastilha SSC_N .315
Código do tipo de fixação MTP clamp with screw through hole
Código para tipo entrada da refrigeração CNSC radial entry

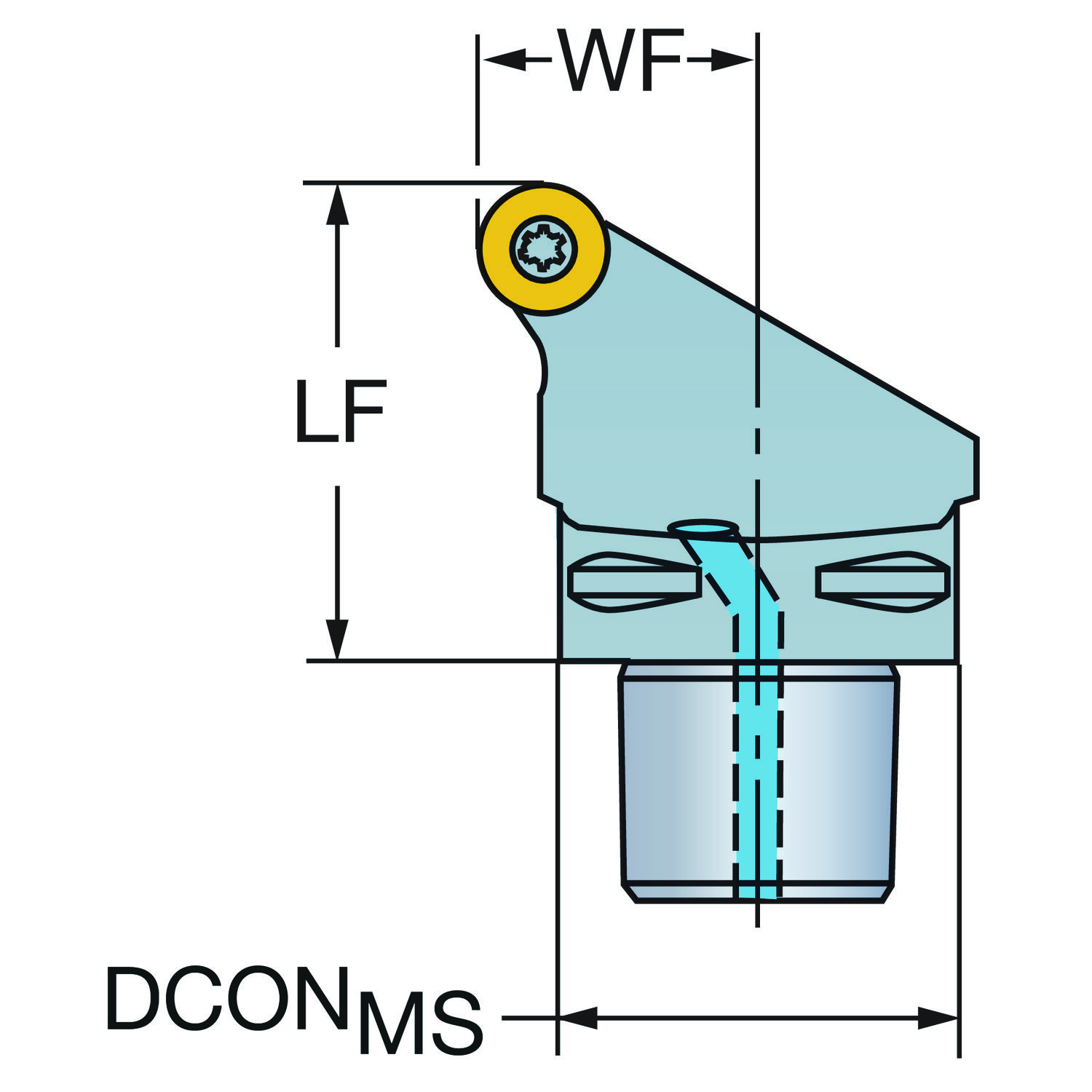

Comprimento funcional LF 50 mm
Comprimento total OAL 74 mm
Diâmetro da conexão DCONMS 40 mm
Diâmetro mínimo do furo DMIN_1 110 mm
Diâmetro mínimo do furo DMIN_2 140 mm
Direção da interface de adaptação da máquina ADINTMS Coromant Capto (bolt and segment clamping) -size C4
Identificação da pastilha padrão MIID RCMT 08 03 M0
Largura funcional WF 27 mm
Número de pastilhas CICT 1
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER metric RCMT 0803M0
Pressão de refrigeração CP 40 mm
Propriedade antivibração DPC Não
Sensor embedded property SEP Não
Sentido HAND Direita
Tipo código de saída de refrigeração CXSC decentral exit with nozzles, adjustable
Torque TQ 1.4 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
