SRDCN 1616H 08

Porta Ferramenta convencional CoroTurn® 107 para torneamento

Ferramenta para torneamento · comprimento funcional 100 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional, pacote GTC para importar no CAM e a ferramenta em realidade aumentada, no tamanho real. Compra imediata na loja Hailtools.

Ciclo de vida: Liberado Preço na loja

Entrega imediata

R$792,81a unidade

Prazo e condições da loja Hailtools. Como comprar

R$792,81 a unidade

Entrega imediata · em estoque

Material deste produto

Catálogos, folders, apresentações, casos práticos e vídeos selecionados para SRDCN 1616H 08.

Casos práticos da Hailtools

Vídeos

Biblioteca técnica: tudo sobre CoroTurn 107 · Todos os catálogos · Videoteca · Casos práticos

Dados principais

Código ISO
SRDCN 1616H 08
Código compactado
SRDCN1616H08
Material ID
5751120
Família
Ferramentas
Tipo
Torneamento — intercambiável
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
176 g
EAN
10025912
NCM
846610
UNSPSC
27112809
eCl@ss 13
21181001
Origem
SE,IN
Lançamento
18/05/1981
CoroPak de lançamento
81.1

Arquivos CAD

Itens inclusos

  • 1 × 5513 020-04 Parafuso
  • 1 × 5680 084-20 Bit

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Ver em realidade aumentada

Ver em realidade aumentada

A ferramenta em tamanho real, na sua máquina, antes de comprar.

QR code para ver SRDCN 1616H 08 em realidade aumentada RA no celular

Modelo gerado do CAD da fábrica, em escala real · 1.370 triângulos.

Dados de corte

A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

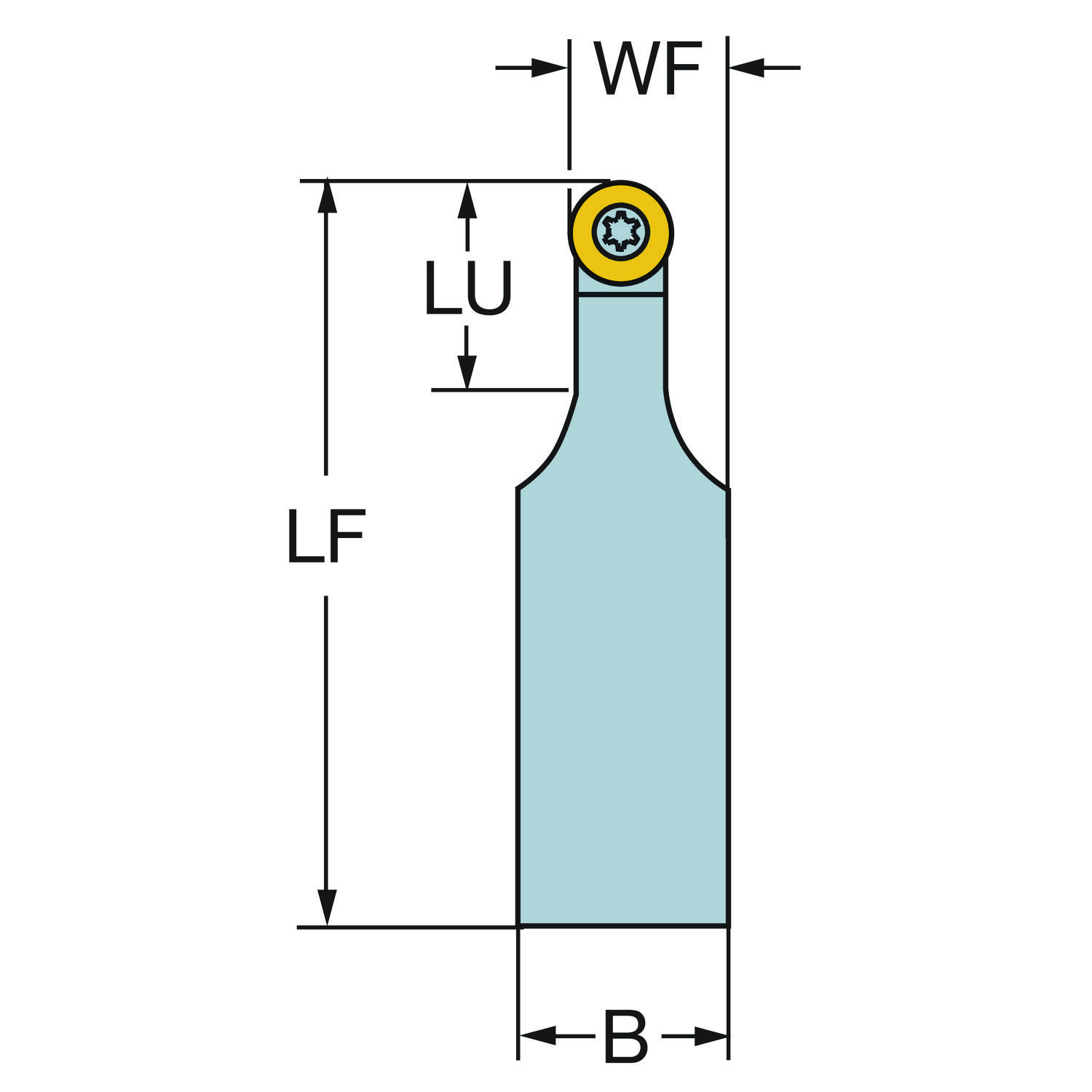

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura da haste H 16 mm
Altura funcional HF 16 mm
Ângulo de folga principal AN 7
Ângulo de inclinação LAMS 0
Ângulo de saída ortogonal GAMO 0
Ângulo do corpo da ferramenta em relação à peça BAWS 0
Ângulo do corpo da ferramenta em relação à máquina BAMS 0
Ângulo máximo de usinagem em rampa RMPX 90
Balanço máximo OHX 16 mm
Código do material do corpo BMC Aço
Código do tamanho do assento da pastilha SSC_M 08
Código do tamanho do assento da pastilha SSC_N .315
Código do tipo de fixação MTP Fixação com parafuso pelo furo
Código para tipo entrada da refrigeração CNSC Sem entrada de refrigerante
Comprimento de fixação LSCMS 84 mm
Comprimento funcional LF 100 mm
Comprimento total OAL 100 mm
Comprimento util LU 16 mm
Direção da interface de adaptação da máquina ADINTMS Haste retangular — métrica: 16 x 16
Identificação da pastilha padrão MIID RCMT 08 03 M0
Largura da haste B 16 mm
Largura funcional WF 12 mm
Número de pastilhas CICT 1
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER Métrica RCMT 0803M0
Peso do item WT 0.176 kg
Propriedade antivibração DPC Não
Sensor embutido SEP Não
Sentido HAND Neutro
Tipo código de saída de refrigeração CXSC Sem saída de refrigerante
Torque TQ 1.4 Nm
Torque TQ 1.4 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
