RA300-019M25-10L
Corpo de Fresa de facear CoroMill® 300

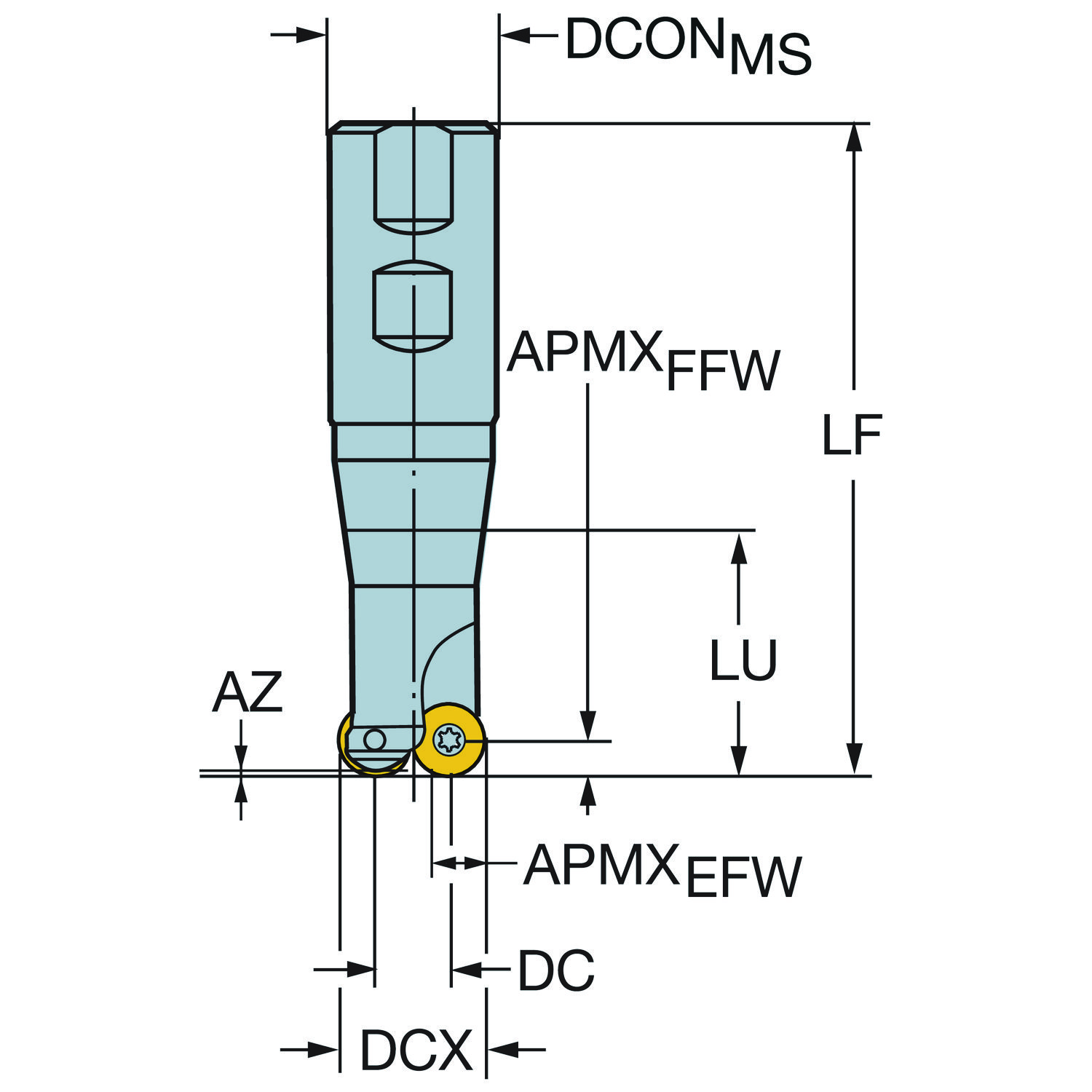

Fresa · diâmetro de corte 9,05 mm, comprimento funcional 121,44 mm, 2 arestas efetivas. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.
Recomendado
Solicitar cotaçãoSem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Dados principais
- Código ISO
- RA300-019M25-10L
- Código compactado
- RA300-019M25-10L
- Material ID
- 5739533
- Família
- Ferramentas
- Tipo
- Indexable face and plunge mill
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário (kg)
- 345.0 Gram
- EAN
- 11366191
- NCM
- 846610
- UNSPSC
- 23242511
- eCl@ss 13
- 21180804
- Origem
- US
- Lançamento
- 13/08/2001
- CoroPak de lançamento
- 01.2
Arquivos CAD
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| ângulo de saída axial | GAMP | 0 |
| ângulo de saída radial | GAMF | 0 |
| ângulo máximo de usinagem em rampa | RMPX | 20 |
| Código do material do corpo | BMC | Steel |
| Código do tipo de fixação | MTP | clamp with screw through hole |
| Código para tipo entrada da refrigeração | CNSC | without coolant entry |
| Comprimento de fixação | LSCMS | 57.94 mm |
| Comprimento do corpo | LB | 30 mm |
| Comprimento funcional | LF | 121.44 mm |
| Comprimento util | LU | 39.1 mm |
| Diâmetro da conexão | DCONMS | 25.4 mm |
| Diâmetro de corte | DC | 9.05 mm |
| Diâmetro de corte máximo | DCX | 19.05 mm |
| Diâmetro do corpo | BD | 17.15 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Weldon (DIN6535-HB) -inch: 1 |
| Letra standard | STDLET | WE |
| Número de pastilhas | CICT_2 | 2 |
| Número efetivo de arestas de corte na parte periférica | ZEFP | 2 |
| Numero standard | STDNO | ISO3338-2 |
| Parte 2 dos identificadores da interface da pastilha | CUTINT_MASTER_2 | CoroMill 300 -size 1032 (R300-1032) |
| Profundidade de corte máxima | APMX_EFW | 7.5 mm |
| Profundidade de corte máxima | APMX_FFW | 5 mm |
| Propriedade antivibração | DPC | Não |
| Rotação máxima | RPMX | 35900 |
| Sensor embedded property | SEP | Não |
| Sentido | HAND | Direita |
| Shank length (metric) | LS | 57.94 mm |
| Tolerância do diâmetro de conexão | TCDCON | h6 |
| Torque | TQ | 3 mm |
Pastilhas que entram nesta ferramenta, pelo assento declarado no cadastro. · 37 no catálogo
R300-1032E-KL H13A Pastilha CoroMill® 300 para fresamento Recomendado
R300-1032E-MM 1040 Pastilha CoroMill® 300 para fresamento Recomendado
R300-1032E-MM 2040 Pastilha CoroMill® 300 para fresamento Recomendado R300-1032E-PL 1010 Pastilha CoroMill® 300 para fresamento Recomendado R300-1032E-PL 1130 Pastilha CoroMill® 300 para fresamento Recomendado
R300-1032E-PL 1230 Pastilha CoroMill® 300 para fresamento Recomendado R300-1032E-PL 1250 CoroMill® 300, pastilha para fresamento R300-1032E-PL S30T Pastilha CoroMill® 300 para fresamento Recomendado R300-1032E-PL S40T Pastilha CoroMill® 300 para fresamento Recomendado R300-1032E-PM 1010 Pastilha CoroMill® 300 para fresamento Recomendado R300-1032E-PM 1025 CoroMill® 300, pastilha para fresamento R300-1032E-PM 1130 Pastilha CoroMill® 300 para fresamento Recomendado R300-1032E-PM 1210 CoroMill® 300, pastilha para fresamento R300-1032E-PM 1230 Pastilha CoroMill® 300 para fresamento Recomendado R300-1032E-PM 1250 CoroMill® 300, pastilha para fresamento
R300-1032E-PM 4340 Pastilha CoroMill® 300 para fresamento Recomendado R300-1032E-PM S30T Pastilha CoroMill® 300 para fresamento Recomendado R300-1032E-PM S40T Pastilha CoroMill® 300 para fresamento Recomendado R300-1032M-KH 3330 Pastilha CoroMill® 300 para fresamento Recomendado R300-1032M-MH 2030 Pastilha CoroMill® 300 para fresamento R300-1032M-MH 2040 Pastilha CoroMill® 300 para fresamento Recomendado R300-1032M-MM 1040 Pastilha CoroMill® 300 para fresamento Recomendado
R300-1032M-MM 1240 CoroMill® 300, insert for milling R300-1032M-MM 2030 Pastilha CoroMill® 300 para fresamento R300-1032M-MM 2040 Pastilha CoroMill® 300 para fresamento Recomendado R300-1032M-PH 1130 Pastilha CoroMill® 300 para fresamento Recomendado R300-1032M-PH 1230 Pastilha CoroMill® 300 para fresamento Recomendado R300-1032M-PH 4220 Pastilha CoroMill® 300 para fresamento R300-1032M-PH 4330 Pastilha CoroMill® 300 para fresamento Recomendado R300-1032M-PH 4340 Pastilha CoroMill® 300 para fresamento Recomendado R300-1032M-PM 1130 Pastilha CoroMill® 300 para fresamento Recomendado R300-1032M-PM 1230 Pastilha CoroMill® 300 para fresamento Recomendado R300-1032M-PM 1250 CoroMill® 300, pastilha para fresamento R300-1032M-PM 4330 Pastilha CoroMill® 300 para fresamento Recomendado R300-1032M-PM 4340 Pastilha CoroMill® 300 para fresamento Recomendado R300-1032M-PM S30T Pastilha CoroMill® 300 para fresamento Recomendado R300-1032M-PM S40T Pastilha CoroMill® 300 para fresamento Recomendado Nada com esse termo. Tente só o início do código.
O que se acopla do lado da máquina: mesmo tipo de acoplamento e mesmo tamanho. · 10 no catálogo
A393.CLF-321660 Pinça
AA3B20-40 25 044 CAT-V para adaptador Weldon AA3B20-40 25 101 CAT-V para adaptador Weldon
AA3B20-50 25 101 CAT-V para adaptador Weldon
AA3B20-50 25 203 CAT-V para adaptador Weldon
C5-A391.20-25 085 Coromant Capto® para adaptador Weldon
C6-A391.20-25 085 Coromant Capto® para adaptador Weldon
C8-A391.20-25 080 Coromant Capto® para adaptador Weldon
HA06-AWE25-B057-105 HSK para adaptador Weldon HA10-AWE25-B057-100 HSK para adaptador Weldon Nada com esse termo. Tente só o início do código.
Parafusos, chaves e calços desta ferramenta. Quem tem página no catálogo abre com um clique.
5513 020-43
5680 084-02
5680 105-02 Últimos produtos visitados
