Ferramentas · Fresa de facear e mergulho intercambiável
RA200-016MN25-09M
Corpo de Fresa de facear CoroMill® 200
Fresa · diâmetro de corte 15,875 mm, comprimento funcional 132 mm, 2 arestas efetivas. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.
Ciclo de vida: Liberado
Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Preço, prazo e condição para a sua quantidade, direto no seu WhatsApp. Leva menos de um minuto.
Sandvik Coromant, SCHUNK, Blaser Swisslube e Blum-Novotest só podemos vender nos estados onde somos autorizados. Dormer e demais itens, para todo o Brasil. O pedido segue e a equipe indica a opção para o seu estado.
A equipe da Hailtools responde no seu WhatsApp em horário comercial. Se preferir adiantar, chame agora:
Continuar no WhatsAppCliente Hailtools? Entre para ver o seu preço
Material deste produto
Catálogos, folders, apresentações, casos práticos e vídeos selecionados para RA200-016MN25-09M.
Casos práticos da Hailtools
CoroMill® MS60Caso prático da Hailtools · Fresamento · com vídeo · mesma operação
CoroMill® QDCaso prático da Hailtools · Fresamento · com vídeo · mesma operação
CoroMill® 345Caso prático da Hailtools · Fresamento · com vídeo · mesma operaçãoVídeos
Transmissão CoroMill® Plura Insights: Episódio 4 - Fresamento de RoscasSandvik Coromant · YouTube · mesma operação
Transmissão CoroMill® Plura Insights: Episódio 2 - Fresamento de cavidadesSandvik Coromant · YouTube · mesma operação
Operações de fresamento de face com múltiplas arestas com CoroMill® 745Sandvik Coromant · YouTube · mesma operaçãoBiblioteca técnica: tudo sobre CoroMill 200 · Todos os catálogos · Videoteca · Casos práticos
Dados principais
- Código ISO
- RA200-016MN25-09M
- Código compactado
- RA200-016MN25-09M
- Material ID
- 5737641
- Família
- Ferramentas
- Tipo
- Fresa de facear e mergulho intercambiável
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário
- 549 g
- EAN
- 80003751
- NCM
- 846610
- UNSPSC
- 23242511
- eCl@ss 13
- 21180804
- Origem
- US
- Lançamento
- 01/01/1996
- CoroPak de lançamento
- 96.1
Arquivos CAD
- STP básico 76583073.stp
- STP detalhado 76583075.stp
- DXF 2D 76583074.dxf
- Pacote GTC ZIP, para importar a ferramenta no CAM
- Dados básicos da ferramenta ISO 13399, formato P21
Itens inclusos
- 2 × 5513 020-30 Parafuso da pastilha
- 1 × 5680 084-06 Bit
Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.
Ver em realidade aumentada: em breve.
Dados de corte
A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item Pedir à engenharia no WhatsApp

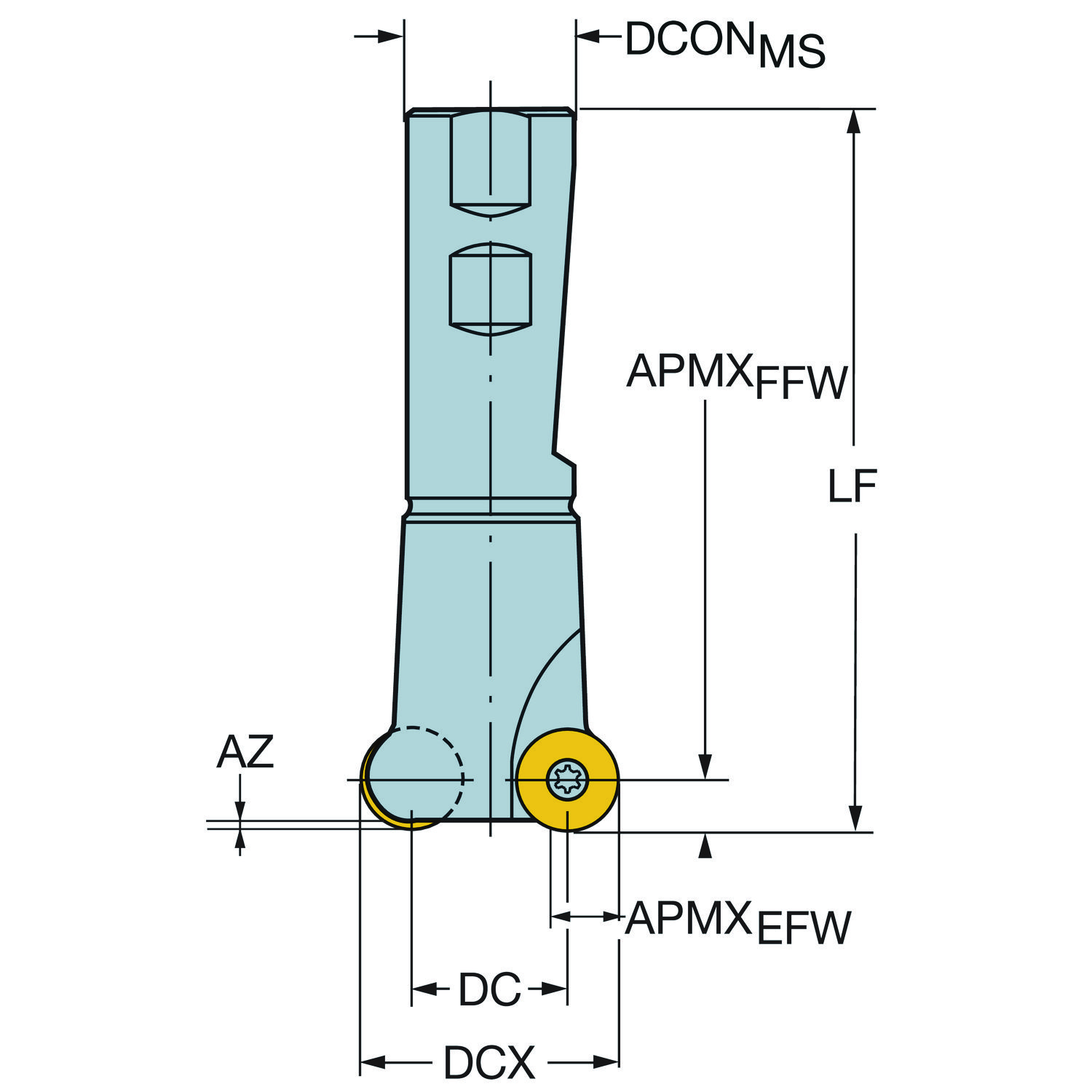

Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo de saída axial | GAMP | 0 |
| Ângulo de saída radial | GAMF | -7 |
| Ângulo máximo de usinagem em rampa | RMPX | 13 |
| Código do material do corpo | BMC | Aço |
| Código do tipo de fixação | MTP | Fixação com parafuso pelo furo |
| Código para tipo entrada da refrigeração | CNSC | Sem entrada de refrigerante |
| Comprimento do corpo | LB | 76.2 mm |
| Comprimento funcional | LF | 132 mm |
| Comprimento total | OAL | 132 mm |
| Comprimento util | LU | 76.2 mm |
| Diâmetro da conexão | DCONMS | 25.4 mm |
| Diâmetro de corte | DC | 15.875 mm |
| Diâmetro de corte máximo | DCX | 25.4 mm |
| Diâmetro do corpo | BD | 25.4 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Whistle entalhe/Weldon (DIN1835-1-B/E) — polegada: 1 |
| Número de pastilhas | CICT_2 | 2 |
| Número efetivo de arestas de corte na parte periférica | ZEFP | 2 |
| Parte 2 dos identificadores da interface da pastilha | CUTINT_MASTER_2 | CoroMill 200 polegada RCKT 09T300 |
| Passo diferencial de corte | CPDF | Não |
| Peso do item | WT | 0.549 kg |
| Profundidade de corte máxima | APMX_EFW | 7.14375 mm |
| Profundidade de corte máxima | APMX_FFW | 4.7498 mm |
| Profundidade máxima de mergulho | AZ | 2.7 mm |
| Propriedade antivibração | DPC | Não |
| Rotação máxima | RPMX | 37500 |
| Sensor embutido | SEP | Não |
| Sentido | HAND | Direita |
| Tolerância do diâmetro de conexão | TCDCON | h6 |
| Torque | TQ | 2 Nm |
| Torque | TQ | 2 mm |
