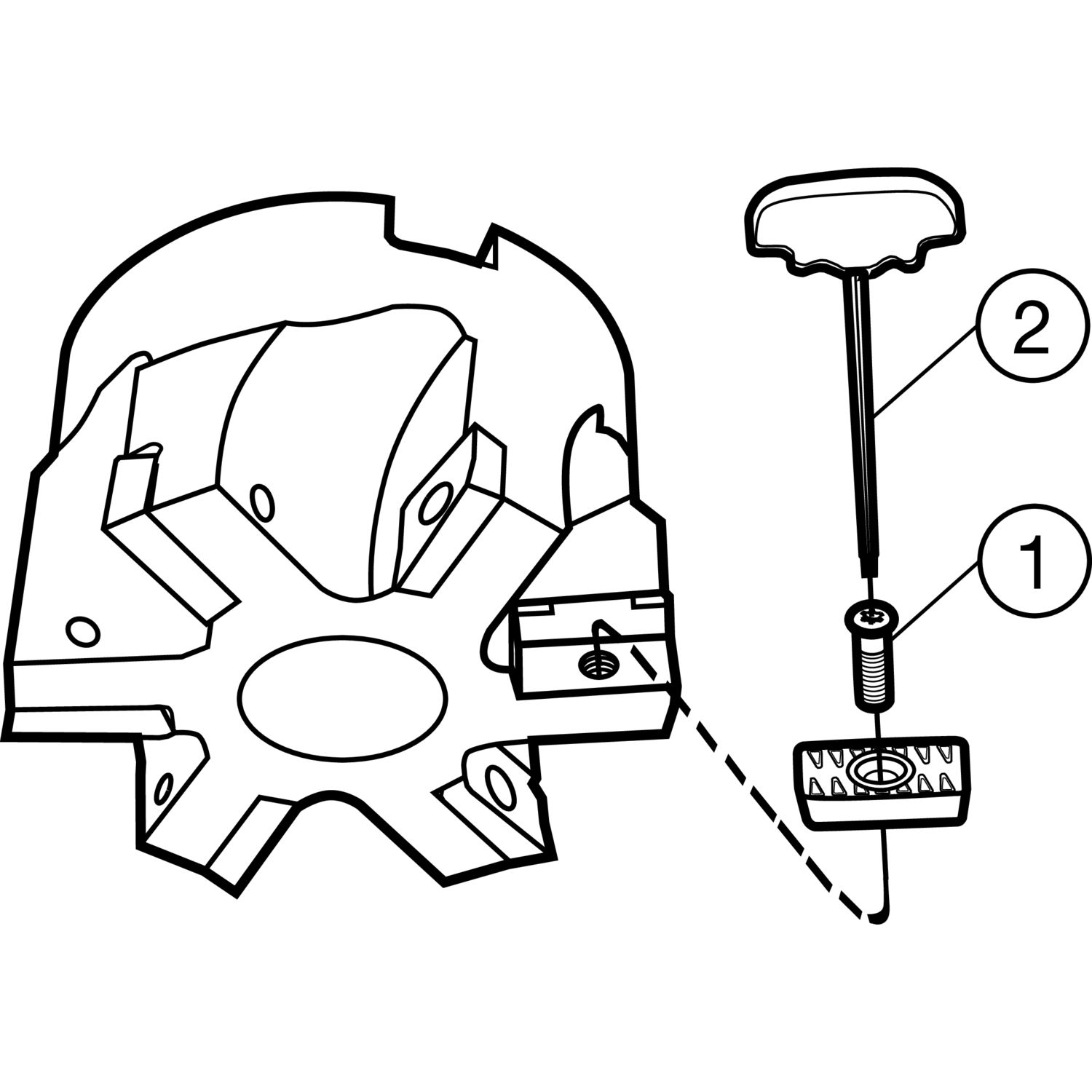

R215-A085C8-25M — Vista explodida

Vista explodida

Ferramentas · Fresa de facear e mergulho intercambiável

R215-A085C8-25M

Corpo de Fresa para fresamento em mergulho

Fresa · diâmetro de corte 85 mm, comprimento funcional 92 mm, 5 arestas efetivas. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO
R215-A085C8-25M
Código compactado
R215-A085C8-25M
Material ID
5742807
Família
Ferramentas
Tipo
Fresa de facear e mergulho intercambiável
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
3,513 kg
EAN
80019890
NCM
846610
UNSPSC
23242511
eCl@ss 13
21180809
Origem
US
Lançamento
20/05/2002
CoroPak de lançamento
02.2

Arquivos CAD

Itens inclusos

  • 5 × 5513 016-01 Parafuso
  • 1 × 5680 048-04 Chave

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

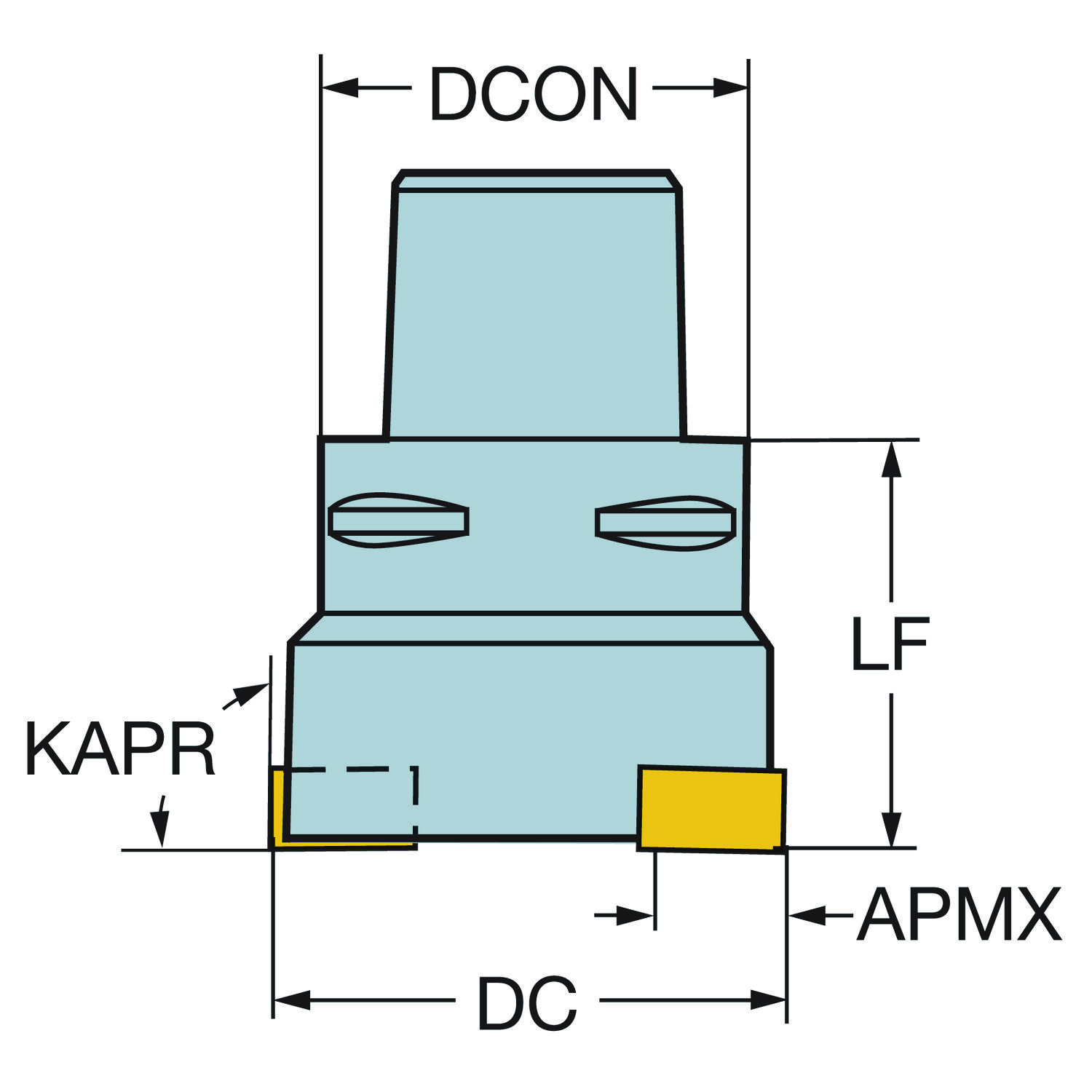

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Ângulo da aresta de corte da ferramenta KAPR 92
Código do material do corpo BMC Aço
Código do tipo de fixação MTP Fixação com parafuso pelo furo
Código para tipo entrada da refrigeração CNSC Sem entrada de refrigerante
Comprimento funcional LF 92 mm
Diâmetro da conexão DCONMS 80 mm
Diâmetro de corte DC 85 mm
Diâmetro de corte máximo DCX 85 mm
Direção da interface de adaptação da máquina ADINTMS Coromant Capto (parafuso e segmento fixação) — tamanho C8
Número de pastilhas CICT_2 5
Número efetivo de arestas de corte na parte periférica ZEFP 5
Numero standard STDNO ISO26623-1
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER_2 LPMH 250610
Profundidade de corte máxima APMX_EFW 21.6 mm
Propriedade antivibração DPC Não
Rotação máxima RPMX 3740
Sensor embutido SEP Não
Sentido HAND Direita
Torque TQ 5 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
