R154.0KF-16-1220-11B — Foto do produto

Foto do produto

Ferramentas · Torneamento de rosca — intercambiável

R154.0KF-16-1220-11B

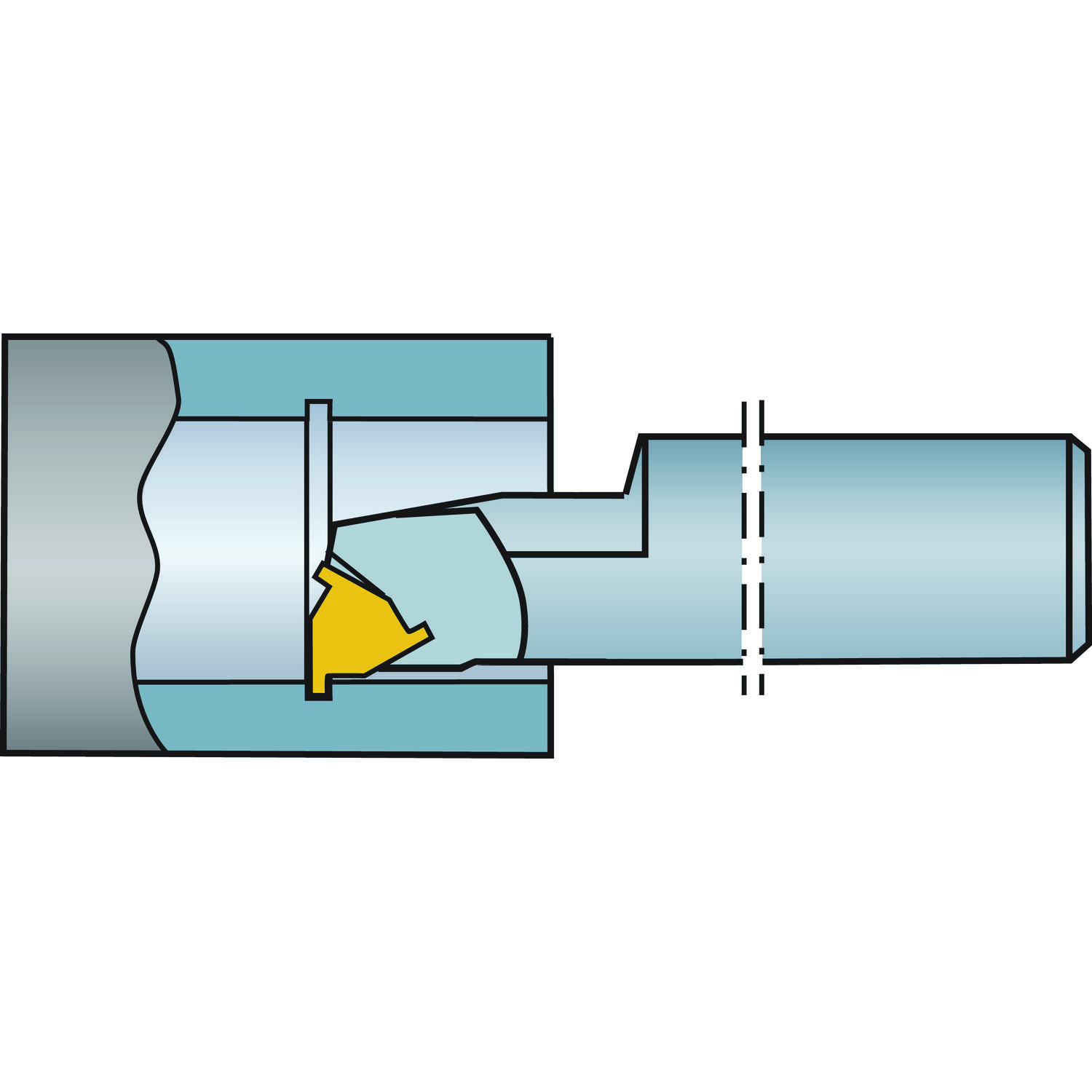

Barra de mandrilar T-Max® U-Lock para usinagem de canais

Ferramenta para torneamento · comprimento funcional 125 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO
R154.0KF-16-1220-11B
Código compactado
R154.0KF-16-1220-11B
Material ID
5741636
Família
Ferramentas
Tipo
Torneamento de rosca — intercambiável
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
189 g
EAN
10943122
NCM
846610
UNSPSC
27112809
eCl@ss 13
21181003
Origem
IN
Lançamento
12/08/1996
CoroPak de lançamento
96.3

Arquivos CAD

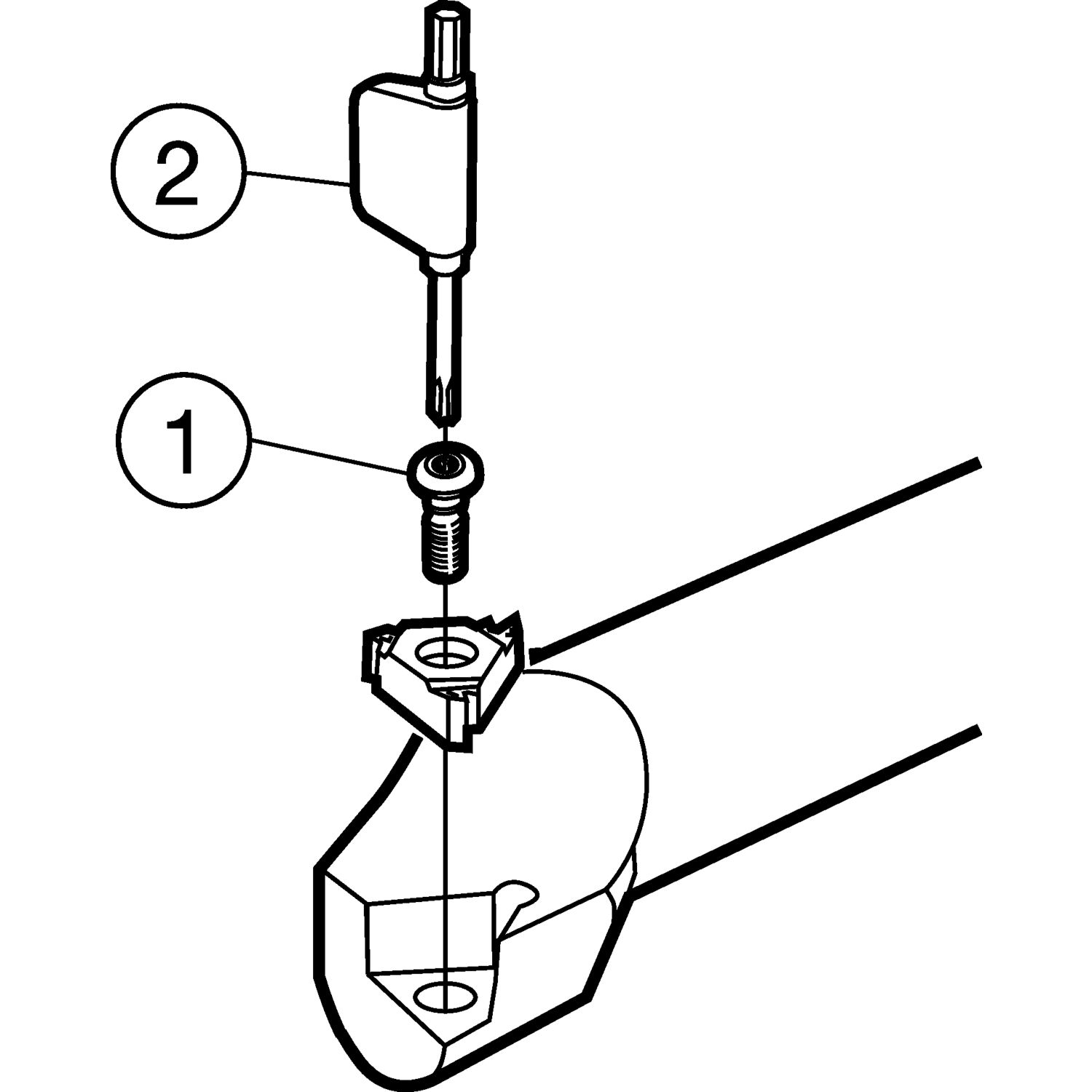

Itens inclusos

  • 1 × 5513 020-03 Parafuso da pastilha
  • 1 × 5680 051-02 Chave

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura da haste H 15 mm
Altura funcional HF 0 mm
Ângulo da ponta da pastilha EPSR 60
Ângulo de folga principal AN 0
Ângulo do corpo da ferramenta em relação à máquina BAMS 0
Balanço máximo OHX 48 mm
Balanço mínimo OHN 20.9 mm
Código do material do corpo BMC Aço
Código do tamanho do assento da pastilha SSC_M 11
Código do tamanho do assento da pastilha SSC_N 1/4
Código do tipo de fixação MTP Fixação com parafuso pelo furo
Código para tipo entrada da refrigeração CNSC Sem entrada de refrigerante
Comprimento de fixação LSCMS 77 mm
Comprimento funcional LF 125 mm
Comprimento total OAL 125 mm
Comprimento util LU 20.9 mm
Diâmetro da conexão DCONMS 16 mm
Diâmetro do corpo BD 12 mm
Diâmetro mínimo do furo DMIN 12 mm
Direção da interface de adaptação da máquina ADINTMS Haste cilíndrica com 3 rebaixos — métrica: 16
Identificação da pastilha padrão MIID L154.0G-11..
Largura funcional WF 10 mm
Número de pastilhas CICT 1
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER U-Lock — tamanho interno 11 (L154.0G-11)
Sensor embutido SEP Não
Sentido HAND Direita
Torque TQ 0.9 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
