QI-LAGE03C10-20

Ferramentas · Radial P&G Indexable

QI-LAGE03C10-20

Barra de mandrilar CoroCut® QI para usinagem de canais

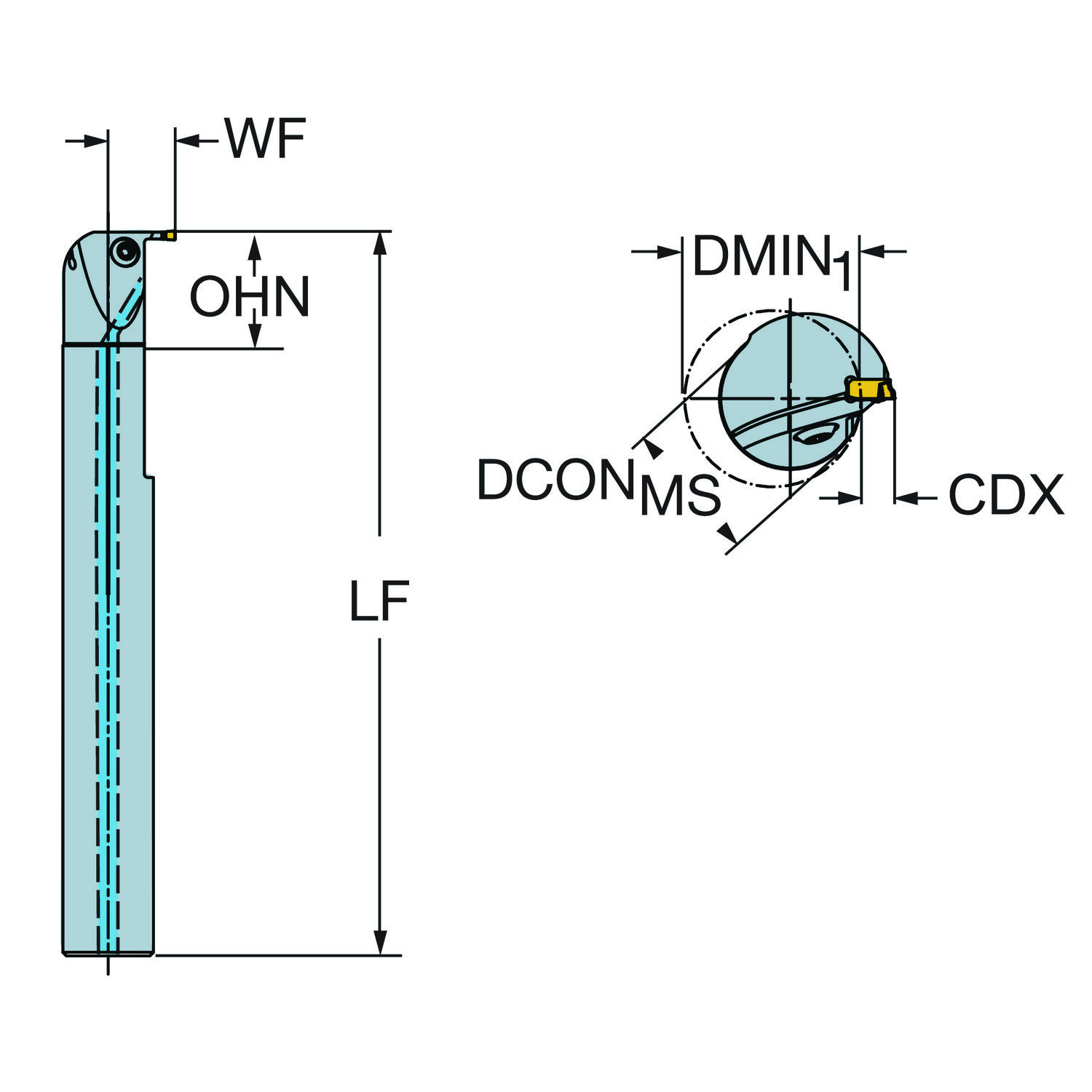

Ferramenta para torneamento · comprimento funcional 150 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO
QI-LAGE03C10-20
Código compactado
QI-LAGE03C10-20
Material ID
8120451
Família
Ferramentas
Tipo
Radial P&G Indexable
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário (kg)
191.0 Gram
EAN
7323226235999
NCM
846610
UNSPSC
27112809
eCl@ss 13
21181005
Origem
SE
Lançamento
24/09/2021
CoroPak de lançamento
21.2

Arquivos CAD

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura funcional HF 0 mm
Altura total OAH 17.94 mm
ângulo da aresta de corte da ferramenta KAPR 90
ângulo do corpo da ferramenta em relação à peça BAWS 90
Balanço máximo OHX 63.5 mm
Balanço mínimo OHN 25 mm
Código do material do corpo BMC Steel
Código do tamanho do assento da pastilha SSC_M E
Código do tamanho do assento da pastilha SSC_N E
Código do tipo de fixação MTP clamp on top of insert
Código para tipo entrada da refrigeração CNSC axial concentric entry
Comprimento funcional LF 150 mm
Comprimento total OAL 150 mm
Coolant exit supply type CXST over the cutting edge
Diâmetro da conexão DCONMS 15.88 mm
Diâmetro mínimo do furo DMIN_1 20 mm
Diâmetro mínimo do furo DMIN 20 mm
Direção da interface de adaptação da máquina ADINTMS Cylindrical shank without clamping features (without flange) -inch: 5/8
Identificação da pastilha padrão MIID QI-NE-0200-0002-GF
Largura de corte CW 2 mm
Largura funcional WF 11.5 mm
Número de pastilhas CICT 1
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER CoroCut QI -size E (QI-NE-0200-0002-GF)
Pressão de refrigeração CP 150 mm
Propriedade de auxílio de localização LOCAP Sim
Sensor embedded property SEP Não
Sentido HAND Esquerda
Tipo código de saída de refrigeração CXSC axial inclined exit
Torque TQ 2 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
