Ferramentas · Radial P&G Indexable

QD-RFE20C1616D-Y1

Haste CoroCut® QD para corte no eixo Y

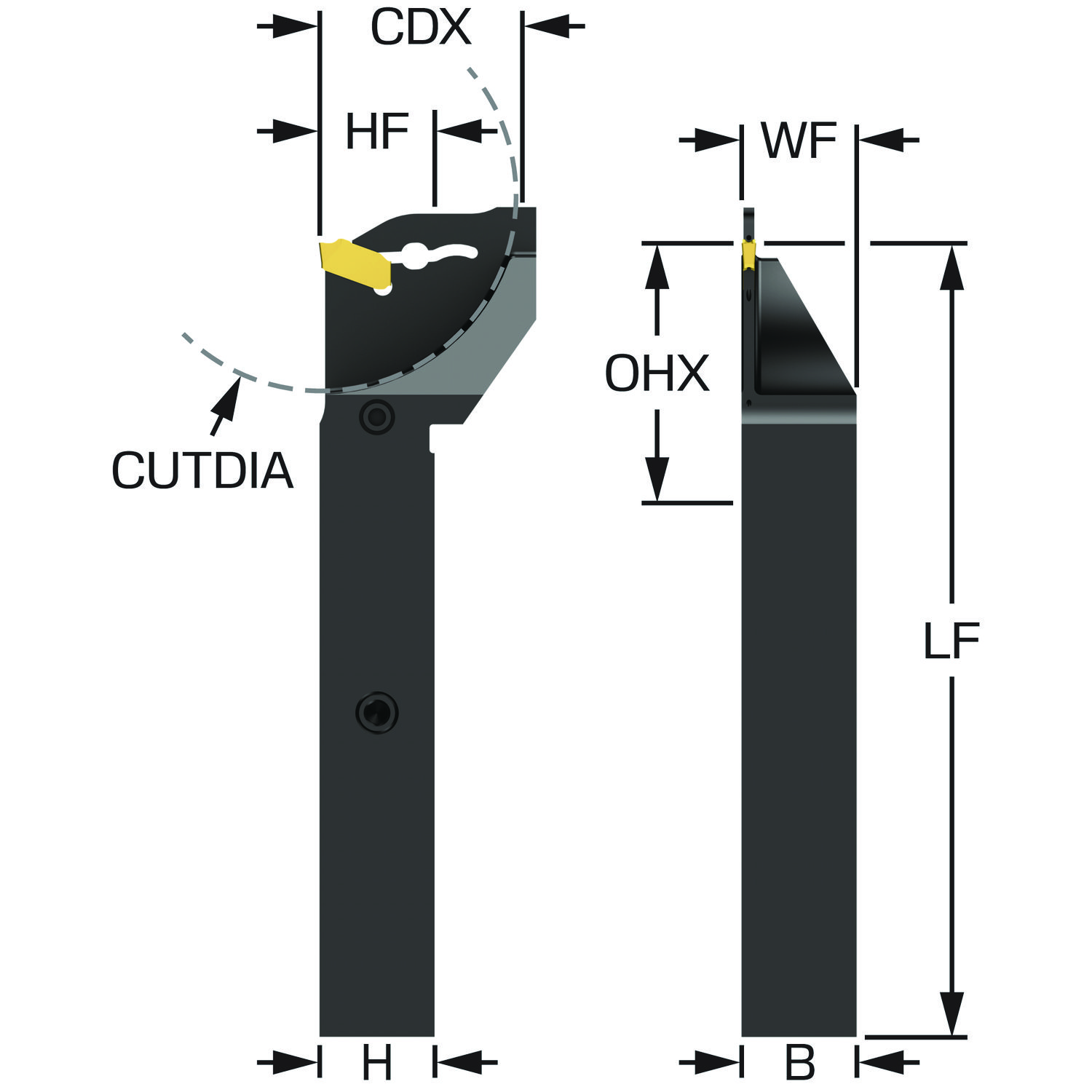

Ferramenta para torneamento · comprimento funcional 110 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e a ferramenta em realidade aumentada, no tamanho real. Cotação com a engenharia da Hailtools.

Recomendado

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO
QD-RFE20C1616D-Y1
Código compactado
QD-RFE20C1616D-Y1
Material ID
8444086
Família
Ferramentas
Tipo
Radial P&G Indexable
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário (kg)
0.187 Kilogram
EAN
7323227567044
NCM
846610
UNSPSC
27112809
eCl@ss 13
21181004
Origem
SE
Lançamento
26/02/2024
CoroPak de lançamento
24.1

Arquivos CAD

Ver em realidade aumentada ↓

Ver em realidade aumentada

A ferramenta em tamanho real, na sua máquina, antes de comprar.

QR code para ver QD-RFE20C1616D-Y1 em realidade aumentada RA no celular

Modelo gerado do CAD da fábrica, em escala real · 1.294 triângulos.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura da haste H 16 mm
Altura funcional HF 16 mm
ângulo do corpo da ferramenta em relação à peça BAWS 0
Balanço máximo OHX 41 mm
Código do tamanho do assento da pastilha SSC_M E
Código do tamanho do assento da pastilha SSC_N E
Código do tipo de fixação MTP clamp on top of insert
Código para tipo entrada da refrigeração CNSC radial entry
Comprimento funcional LF 110 mm
Direção da interface de adaptação da máquina ADINTMS Rectangular shank -metric: 16 x 16
Largura da haste B 16 mm
Largura funcional WF 15.9 mm
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER CoroCut QD -size E (QD-NE-0200-0002-CM)
Profundidade máxima de corte CDX 20 mm
Sensor embedded property SEP Não
Sentido HAND Direita
Tipo código de saída de refrigeração CXSC radial exit

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
