QD-LL1G33C21D — Foto do produto

Foto do produto

Ferramentas · Corte e canal radial — intercambiável

QD-LL1G33C21D

Lâmina CoroCut® QD para cortes

Ferramenta para torneamento · comprimento funcional 110 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.

Ciclo de vida: Liberado

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO
QD-LL1G33C21D
Código compactado
QD-LL1G33C21D
Material ID
6397267
Família
Ferramentas
Tipo
Corte e canal radial — intercambiável
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
126 g
EAN
26397267
NCM
846610
UNSPSC
27112809
eCl@ss 13
21181004
Origem
SE
Lançamento
23/06/2013
CoroPak de lançamento
13.2

Arquivos CAD

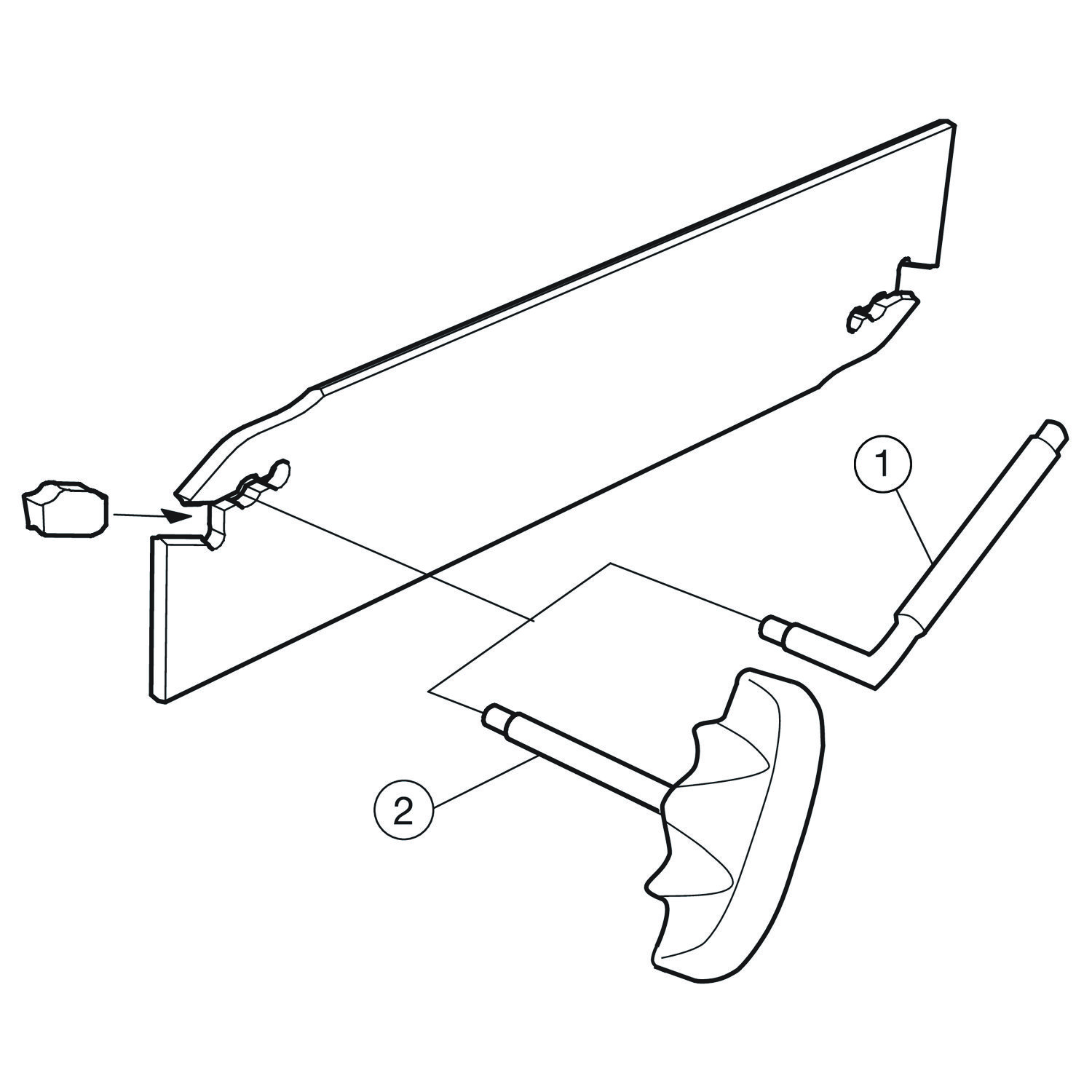

Itens inclusos

  • 1 × 5680 068-02 Chave

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Documentos

Ver em realidade aumentada: em breve.

Dados de corte

A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

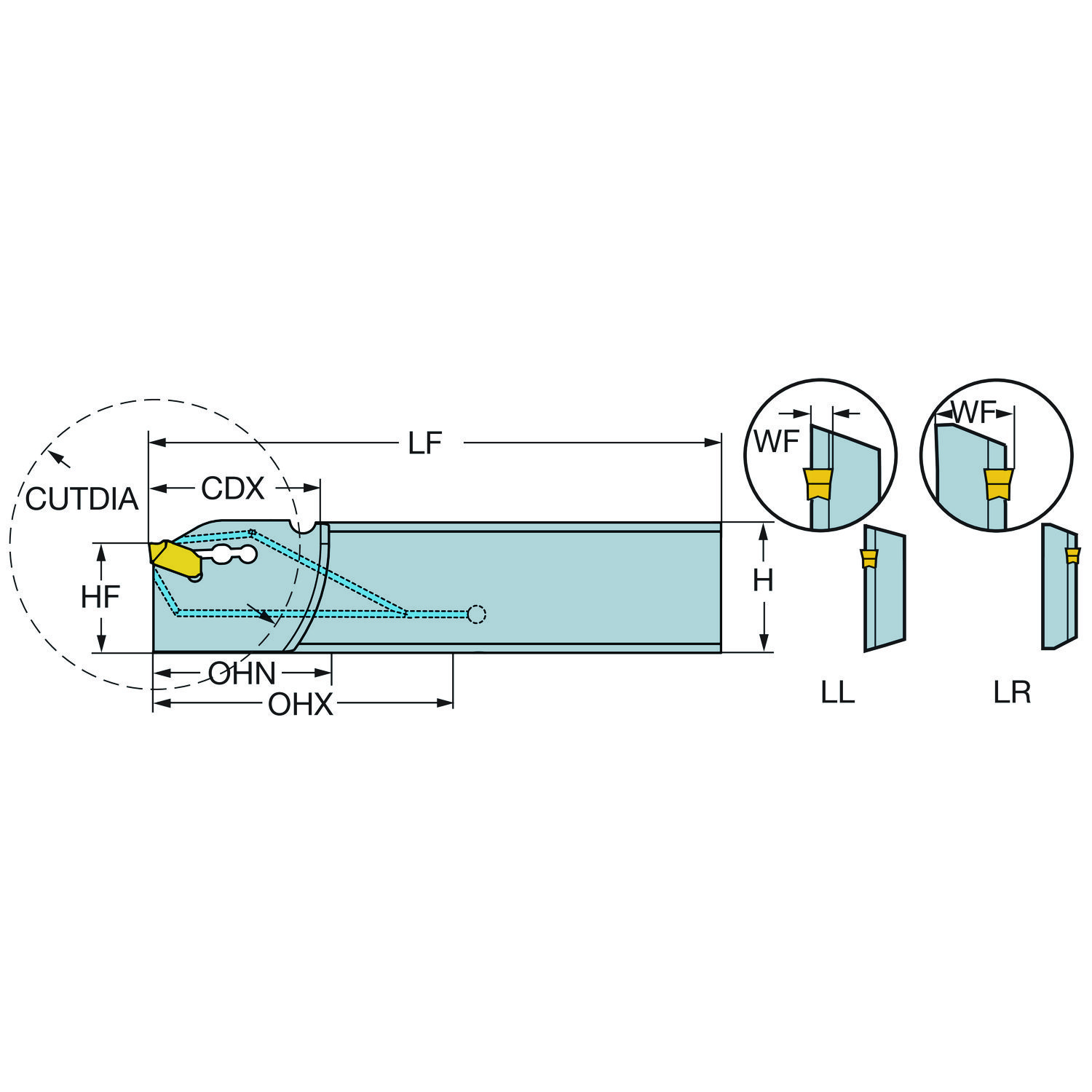

ParâmetroCódigoValor
Altura da haste H 25.9 mm
Altura funcional HF 21.4 mm
Ângulo do corpo da ferramenta em relação à peça BAWS 0
Balanço máximo OHX 50 mm
Balanço mínimo OHN 33 mm
Código do tamanho do assento da pastilha SSC_M G
Código do tamanho do assento da pastilha SSC_N G
Código do tipo de fixação MTP Grampo sobre a pastilha
Código para tipo entrada da refrigeração CNSC Entrada radial
Comprimento funcional LF 110 mm
Comprimento total OAL 110 mm
Direção da interface de adaptação da máquina ADINTMS Corte off e canais lâmina — tamanho 21R
Largura funcional WF 2.675 mm
Máximo diâmetro de corte da peça CUTDIA 66 mm
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER CoroCut QD — tamanho G (QD-NG-0300-0002-CM)
Peso do item WT 0.126 kg
Pressão de refrigeração CP 70 bar
Pressão de refrigeração CP 70 mm
Profundidade máxima de corte CDX 33 mm
Sensor embutido SEP Não
Sentido HAND Direita
Tipo código de saída de refrigeração CXSC Saída radial

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
