QD-LL1G33-21D

Ferramentas · Radial P&G Indexable

QD-LL1G33-21D

Lâmina CoroCut® QD para cortes

Ferramenta para torneamento · comprimento funcional 110 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO
QD-LL1G33-21D
Código compactado
QD-LL1G33-21D
Material ID
6976210
Família
Ferramentas
Tipo
Radial P&G Indexable
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário (kg)
127.0 Gram
EAN
7323220794829
NCM
846610
UNSPSC
27112809
eCl@ss 13
21181004
Origem
SE
Lançamento
16/02/2016
CoroPak de lançamento
16.1

Arquivos CAD

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

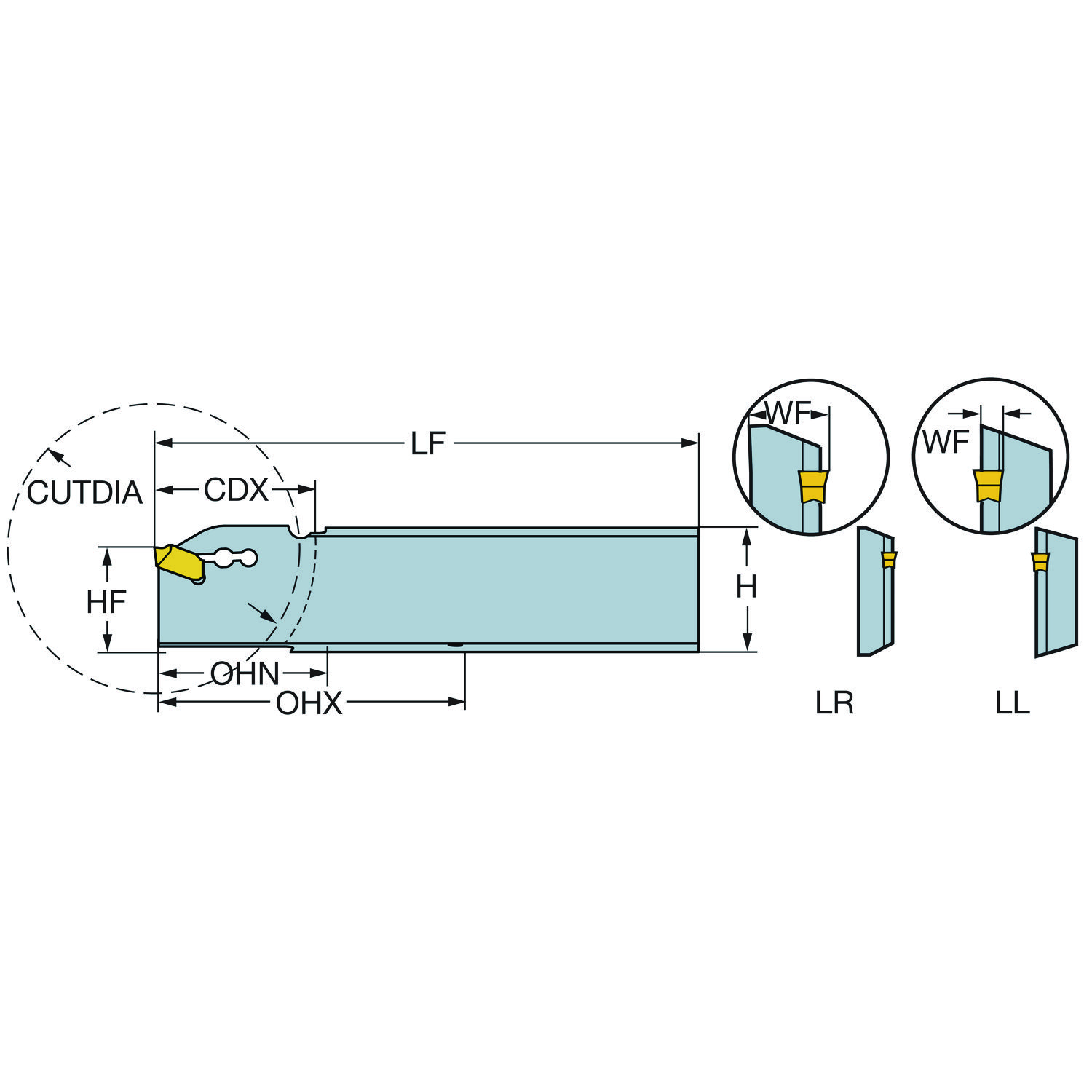

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura da haste H 25.9 mm
Altura funcional HF 21.4 mm
ângulo do corpo da ferramenta em relação à peça BAWS 0
Balanço máximo OHX 50 mm
Balanço mínimo OHN 33 mm
Código do tamanho do assento da pastilha SSC_M G
Código do tamanho do assento da pastilha SSC_N G
Código do tipo de fixação MTP clamp on top of insert
Código para tipo entrada da refrigeração CNSC without coolant entry
Comprimento funcional LF 110 mm
Direção da interface de adaptação da máquina ADINTMS Parting off and grooving blade -size 21R
Largura funcional WF 2.68 mm
Máximo diâmetro de corte da peça CUTDIA 66 mm
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER CoroCut QD -size G (QD-NG-0300-0002-CM)
Profundidade máxima de corte CDX 33 mm
Sensor embedded property SEP Não
Sentido HAND Direita
Tipo código de saída de refrigeração CXSC no coolant exit

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.
