NF123M125-24B

Porta Ferramenta convencional CoroCut® 1-2 para cortes e canais

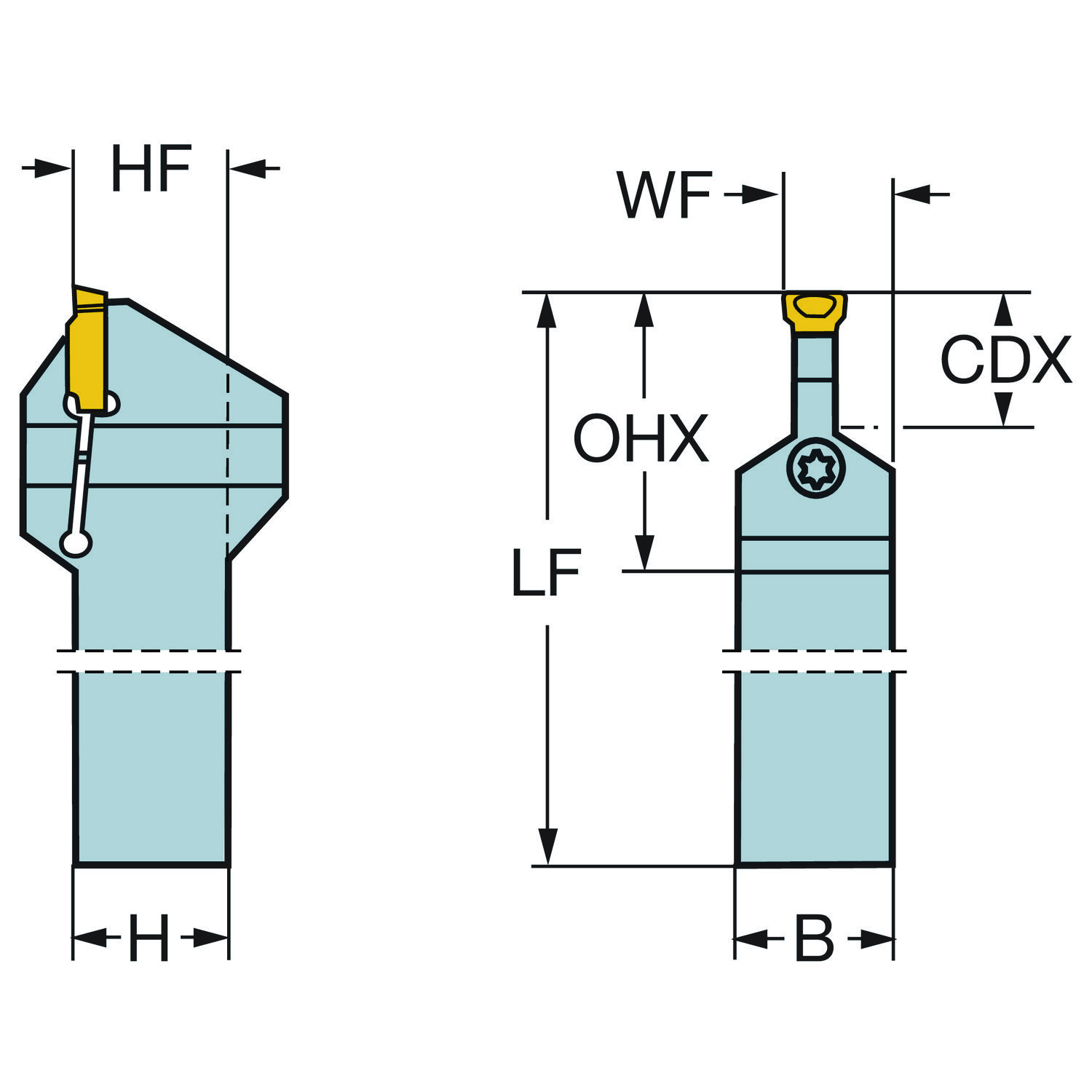

Ferramenta para torneamento · comprimento funcional 254 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO: NF123M125-24B
Código compactado: NF123M125-24B
Material ID: 5736068
Família: Ferramentas

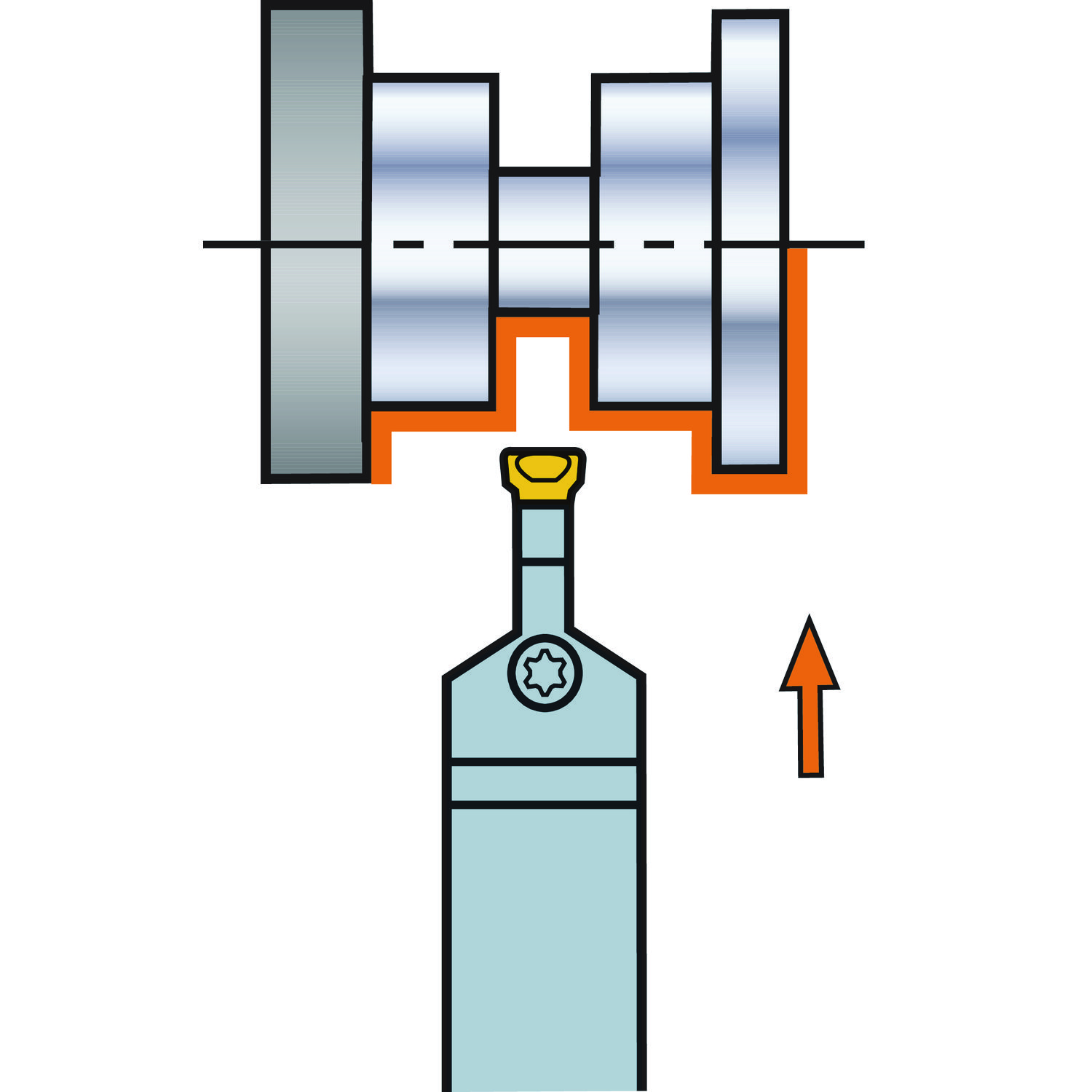

Tipo: Corte e canal radial — intercambiável
Quantidade por embalagem: 1
Quantidade mínima: 1
Peso unitário: 2,601 kg
EAN: 12429126
NCM: 846610
UNSPSC: 27112809
eCl@ss 13: 21181004
Origem: IN
Lançamento: 25/09/2009
CoroPak de lançamento: 09.2

Arquivos CAD

Itens inclusos

1 × 5512 044-01 Parafuso
1 × 5680 084-16 Chave

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Documentos

Instruções de manuseio PDF

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (v_c, f_n, a_p) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

Parâmetro	Código	Valor
Altura da haste	H	38.1 mm
Altura funcional	HF	38.1 mm
Ângulo do corpo da ferramenta em relação à peça	BAWS	0
Balanço máximo	OHX	63.9 mm
Código do material do corpo	BMC	Aço
Código do tamanho do assento da pastilha	SSC_M	M
Código do tamanho do assento da pastilha	SSC_N	M
Código do tipo de fixação	MTP	Grampo sobre a pastilha
Código para tipo entrada da refrigeração	CNSC	Sem entrada de refrigerante
Comprimento funcional	LF	254 mm
Comprimento total	OAL	254 mm
Direção da interface de adaptação da máquina	ADINTMS	Haste retangular — polegada: 1 1/2 x 1 1/2
Identificação da pastilha padrão	MIID	N123M1-1100-0008-GM
Largura da haste	B	38.1 mm
Largura de corte	CW	11 mm
Largura funcional	WF	24.7 mm
Número de pastilhas	CICT	1
Parte 2 dos identificadores da interface da pastilha	CUTINT_MASTER	CoroCut 1 — tamanho M (N123M1-1100-GM)
Sensor embutido	SEP	Não
Sentido	HAND	Neutro
Tipo código de saída de refrigeração	CXSC	Sem saída de refrigerante
Torque	TQ	9 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
