N123H1-0475-RO S205

Pastilha CoroCut® 1-2 para perfilamento

Pastilha geradora de perfil para superligas e titânio (ISO S) · classe S205 com cobertura CVD · raio de ponta 2,38 mm, espessura 4,35 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP), desenho dimensional e dados de corte de partida da Sandvik Coromant por material ISO. Cotação com a engenharia da Hailtools.

Classe S205

Indicada em 1º lugar para: S (superligas e titânio)

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade. Quantidade mínima: 10.

Dados principais

Código ISO: N123H1-0475-RO S205
Código compactado: N123H1-0475-ROS205
Material ID: 8003647
Família: Pastilhas
Tipo: Pastilha de corte e canal
Classe: S205
Cobertura: TICN+AL2O3+TIN
Processo de cobertura: CVD
Substrato: WC
Material ISO principal: S
Quantidade por embalagem: 10
Quantidade mínima: 10
Peso unitário: 4,78 g
EAN: 7323225713238
NCM: 820900
UNSPSC: 23242105
eCl@ss 13: 21182110
Origem: SE
Lançamento: 06/05/2021
CoroPak de lançamento: 21.2

Arquivos CAD

A fábrica não publica DXF 2D para este item.

Documentos

Instruções de manuseio PDF

Ver em realidade aumentada: em breve.

Dados de corte

Valores de partida recomendados pela Sandvik Coromant, por material ISO: valor inicial e faixa (mín. – máx.). Fonte: Cutting Data API da fábrica.

Valores iniciais

Velocidade de corte: 90 m/min
Avanço por rotação: 0,25 mm/r
Profundidade de corte: 0,71 mm
Espessura máxima do cavaco: 0,18 mm/r
Vida da ferramenta: 900 s

Para Superligas e titânio · Torneamento geral. Ajuste pela sua máquina e fixação na calculadora.

Torneamento geral · Depth of cut 0,71 mm

Material	v_c m/min	f_n mm/r	h_ex mm/r	a_p mm	Vida
S Superligas e titânio 1ª escolha S2.0.Z.AG · 350 HB	90 (80 – 105)	0,25 (0,14 – 0,34)	0,18 (0,1 – 0,24)	0,71 (0,1 – 1,2)	900 s

Calcular rotação, avanço e tempo com estes valores → Ajustar para a minha peça no WhatsApp

Ponto de partida: ajuste pela rigidez da máquina, fixação e acabamento exigido. Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.

Ficha técnica ISO 13399, como a fábrica publica.

Parâmetro	Código	Valor

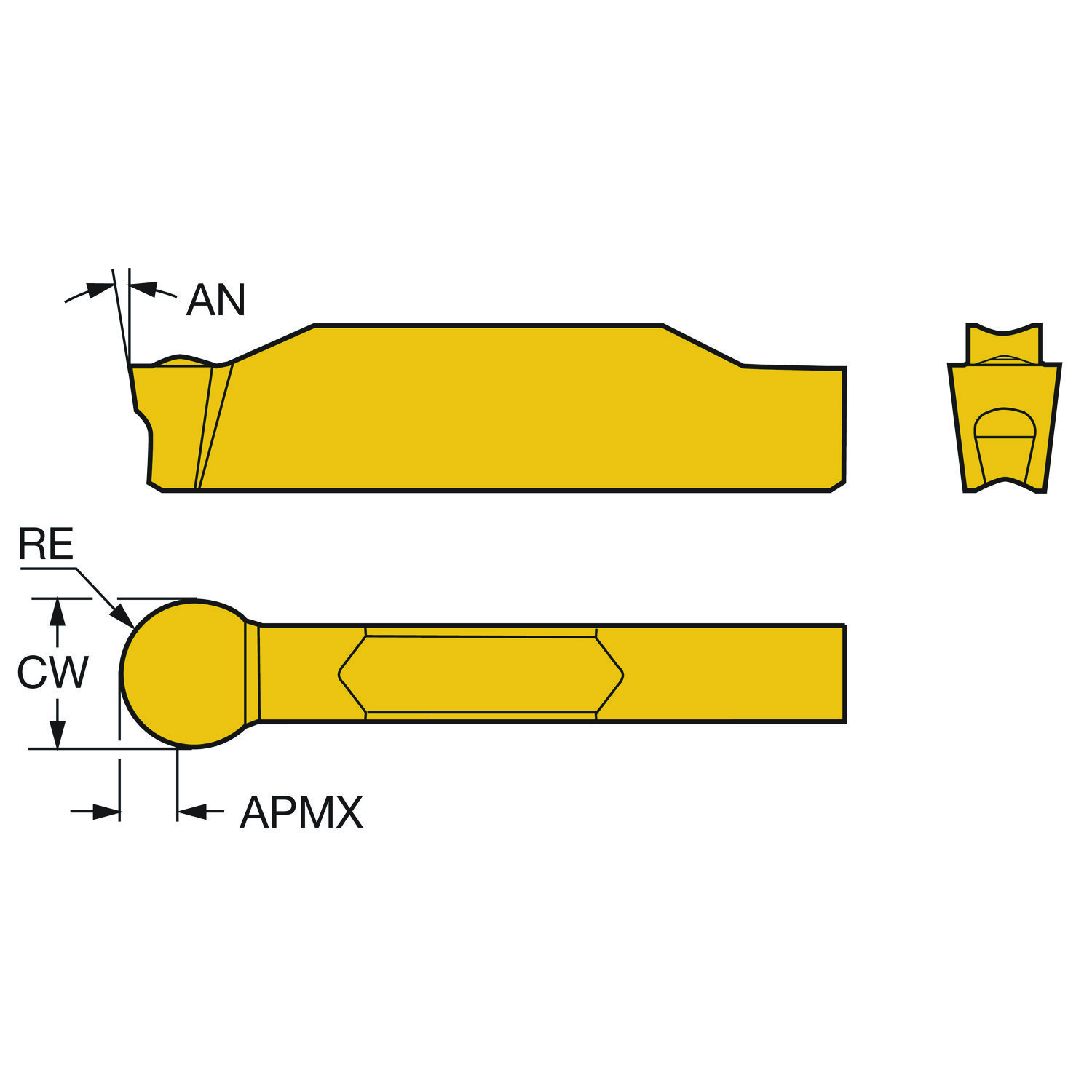

Ângulo de folga principal	AN	7
Ângulo do corpo da ferramenta em relação à máquina	BAMS	0
Classe	GRADE	S205
Código de condições da aresta de corte	CECC	Arredondada
Código de montagem da pastilha	IFS	Seção prismática côncava com trilho
Código do tamanho do assento da pastilha	SSC_M	H
Código do tamanho do assento da pastilha	SSC_N	H
Comprimento de interferência na aresta	LIG	25.05 mm
Designação da aplicação do quebra-cavacos por fabricante	CBMD	RO
Espessura da pastilha	S	4.35 mm
Formato e tamanho da pastilha	CUTINT_SIZESHAPE	CoroCut 1-2 — tamanho H1
ISO Cutting Tool Material	ISOMAT	Metal duro (WC) com cobertura
ISO nível de classificação de material Primário	TMC1	S
ISO nível de classificação de material Todos	TMC1	S
Largura de corte	CW	4.75 mm
Número de arestas de corte	CEDC	1
Profundidade de corte máxima	APMX	2.2 mm
Quantidade de lados de um item da ferramenta ou item de corte	NSIDE	Face única
Raio do canto	RE	2.38 mm
Sensor embutido	SEP	Não
Sentido	HAND	Neutro
Tipo de operação	CTPT	Acabamento

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
