Pastilhas · Parting and grooving insert

N123H1-0400-0002-GE CB20

Name: N123H1-0400-0002-GE CB20
Brand: Sandvik Coromant
SKU: N123H1-0400-0002-GECB20

Pastilha CoroCut® 1-2 para usinagem de canais

Pastilha geradora de perfil para aços endurecidos (ISO H) · classe CB20 com cobertura Uncoated Grade · espessura 4,35 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e dados de corte de partida da Sandvik Coromant por material ISO. Cotação com a engenharia da Hailtools.

Classe CB20

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade. Quantidade mínima: 5.

Dados principais

Código ISO: N123H1-0400-0002-GE CB20
Código compactado: N123H1-0400-0002-GECB20
Material ID: 5735934
Família: Pastilhas
Tipo: Parting and grooving insert
Classe: CB20
Cobertura: UNCOAT
Processo de cobertura: Uncoated Grade
Substrato: CBN
Material ISO principal: H
Quantidade por embalagem: 5
Quantidade mínima: 5
Peso unitário (kg): 4.78 Gram
EAN: 11537190
NCM: 820900
UNSPSC: 23242105
eCl@ss 13: 21182101
Origem: PL
Lançamento: 02/12/2002
CoroPak de lançamento: 03.1

Arquivos CAD

Ver em realidade aumentada: em breve.

Dados de corte

Valores de partida recomendados pela Sandvik Coromant, por material ISO: valor inicial e faixa (mín. – máx.). Fonte: Cutting Data API da fábrica.

Valores iniciais

Velocidade de corte: 125 m/min
Avanço por rotação: 0,04 mm/r
Espessura máxima do cavaco: 0,04 mm/r
Vida da ferramenta: 900 s

Para Aços endurecidos · Sangramento e canais. Ajuste pela sua máquina e fixação na calculadora.

Sangramento e canais · Primary (Radial) KAPR 90°

Material	v_c m/min	f_n mm/r	h_ex mm/r	Vida
H Aços endurecidos 1ª escolha H1.3.Z.HA · 60 HRC	125	0,04 (0,03 – 0,08)	0,04 (0,03 – 0,08)	900 s

Calcular rotação, avanço e tempo com estes valores → Ajustar para a minha peça no WhatsApp

Ponto de partida: ajuste pela rigidez da máquina, fixação e acabamento exigido. Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.

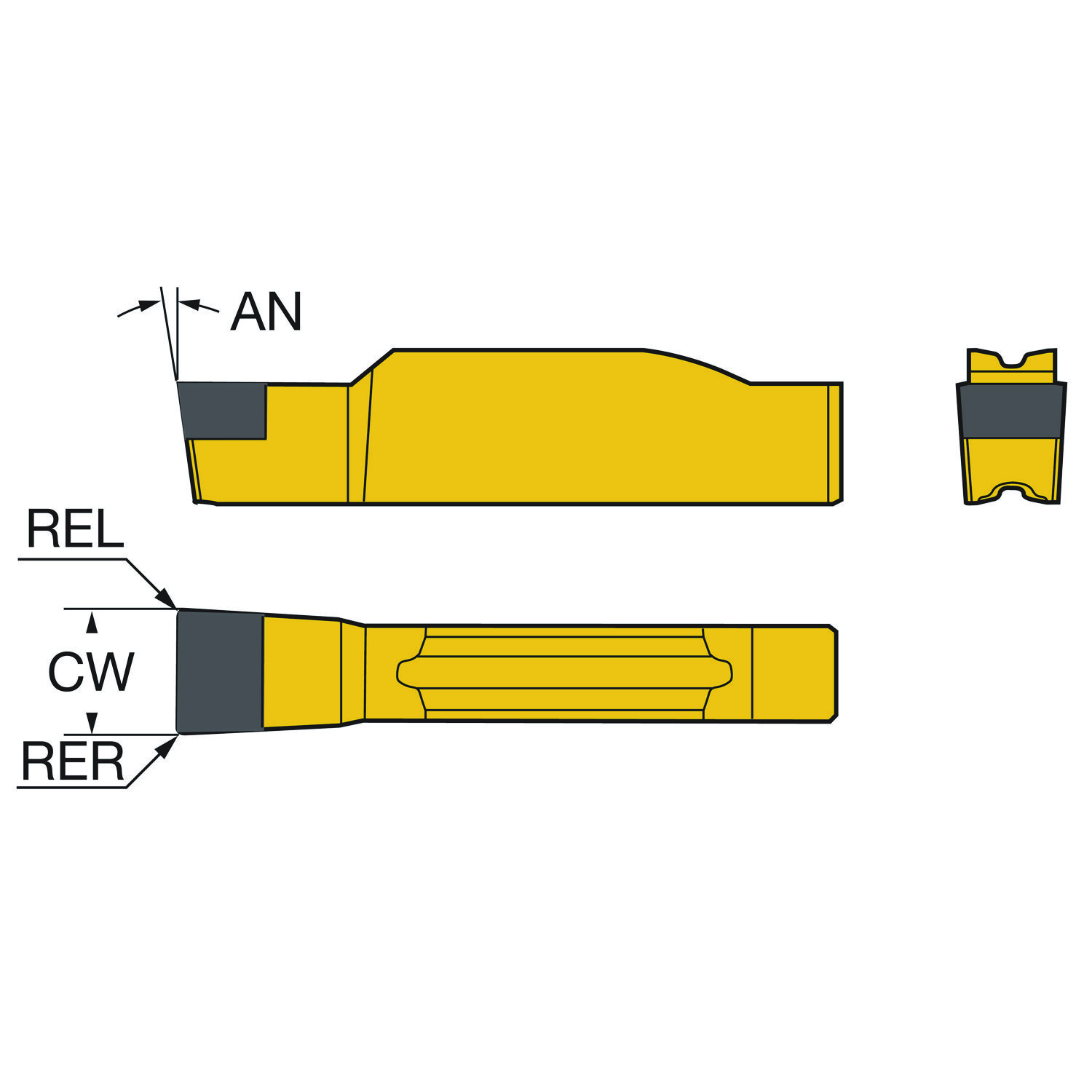

Ficha técnica ISO 13399, como a fábrica publica.

Parâmetro	Código	Valor
ângulo de folga principal	AN	7
ângulo do corpo da ferramenta em relação à máquina	BAMS	0
Classe	GRADE	CB20
Código de condições da aresta de corte	CECC	rounded
Código de montagem da pastilha	IFS	Concave prismatic section with rail
Código do tamanho do assento da pastilha	SSC_M	H
Código do tamanho do assento da pastilha	SSC_N	H
Designação da aplicação do quebra-cavacos por fabricante	CBMD	GE
Espessura da pastilha	S	4.35 mm
Formato e tamanho da pastilha	CUTINT_SIZESHAPE	CoroCut 1-2 -size H1
ISO Cutting Tool Material	ISOMAT	CBN low content
ISO nível de classificação de material Primário	TMC1	H
ISO nível de classificação de material Todos	TMC1	H
Largura de corte	CW	4 mm
Número de arestas de corte	CEDC	1
Quantidade de lados de um item da ferramenta ou item de corte	NSIDE	single sided
Raio de canto esquerdo	REL	0.2 mm
Raio do canto direito	RER	0.2 mm
Sensor embedded property	SEP	Não
Sentido	HAND	Neutro
Tipo de operação	CTPT	Acabamento

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
