Pastilhas · Pastilha de corte e canal
N123H1-0400-RS CD10
Pastilha CoroCut® 1-2 para perfilamento
Pastilha geradora de perfil para não ferrosos e alumínio (ISO N) · classe CD10 com cobertura Uncoated Grade · raio de ponta 2 mm, espessura 4,35 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP), desenho dimensional, pacote GTC para importar no CAM, dados de corte de partida da Sandvik Coromant por material ISO e a ferramenta em realidade aumentada, no tamanho real. Compra imediata na loja Hailtools.
Ciclo de vida: Liberado Classe CD10 Preço na loja
Indicada em 1º lugar para: N (não ferrosos)
Entrega imediata
R$ 8.294,65a caixa · 5 un · R$ 1.658,93/un
A quantidade sobe de caixa em caixa (5 un). Prazo e condições da loja Hailtools. Como comprar
Material deste produto
Catálogos, folders, apresentações, casos práticos e vídeos selecionados para N123H1-0400-RS CD10.
Vídeos
Biblioteca técnica: tudo sobre CoroCut 1 · Todos os catálogos · Videoteca · Casos práticos
Dados principais
- Código ISO
- N123H1-0400-RS CD10
- Código compactado
- N123H1-0400-RSCD10
- Material ID
- 5735750
- Família
- Pastilhas
- Tipo
- Pastilha de corte e canal
- Classe
- CD10
- Cobertura
- Sem cobertura
- Processo de cobertura
- Classe sem cobertura
- Substrato
- PCD
- Material ISO principal
- N
- Quantidade por embalagem
- 5
- Quantidade mínima
- 5
- Peso unitário
- 0,58 g
- EAN
- 11537271
- NCM
- 820900
- UNSPSC
- 23242105
- eCl@ss 13
- 21182110
- Origem
- PL,US
- Lançamento
- 27/01/2003
- CoroPak de lançamento
- 03.1
Arquivos CAD
- STP básico 74139724.stp
- STP detalhado 74139723.stp
- Pacote GTC ZIP, para importar a ferramenta no CAM
- Dados básicos da ferramenta ISO 13399, formato P21
A fábrica não publica DXF 2D para este item.
Documentos
Ver em realidade aumentada
A ferramenta em tamanho real, na sua máquina, antes de comprar.
Modelo gerado do CAD da fábrica, em escala real · 262 triângulos.
Dados de corte
Valores de partida recomendados pela Sandvik Coromant, por material ISO: valor inicial e faixa (mín. – máx.). Fonte: Cutting Data API da fábrica.
Valores iniciais
- Velocidade de corte
- 2.100 m/min
- Avanço por rotação
- 0,16 mm/r
- Profundidade de corte
- 0,95 mm
- Espessura máxima do cavaco
- 0,16 mm/r
- Vida da ferramenta
- 3.600 s
Para Não ferrosos · Sangramento e canais. Ajuste pela sua máquina e fixação na calculadora.
Lista oficial de materiais da Sandvik Coromant · ver todos
Sangramento e canais · Primary (Radial) KAPR 90°
| Material | vc m/min | fn mm/r | hex mm/r | ap mm | Vida |
|---|---|---|---|---|---|
| N Não ferrosos 1ª escolha N1.3.C.AG · 90 HB | 2.100 (265 – 2.650) | 0,16 (0,07 – 0,3) | 0,16 (0,05 – 0,21) | 0,95 (0,1 – 1,6) | 3.600 s |
Calcular rotação, avanço e tempo com estes valores Ajustar para a minha peça no WhatsApp
Ponto de partida: ajuste pela rigidez da máquina, fixação e acabamento exigido. Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.

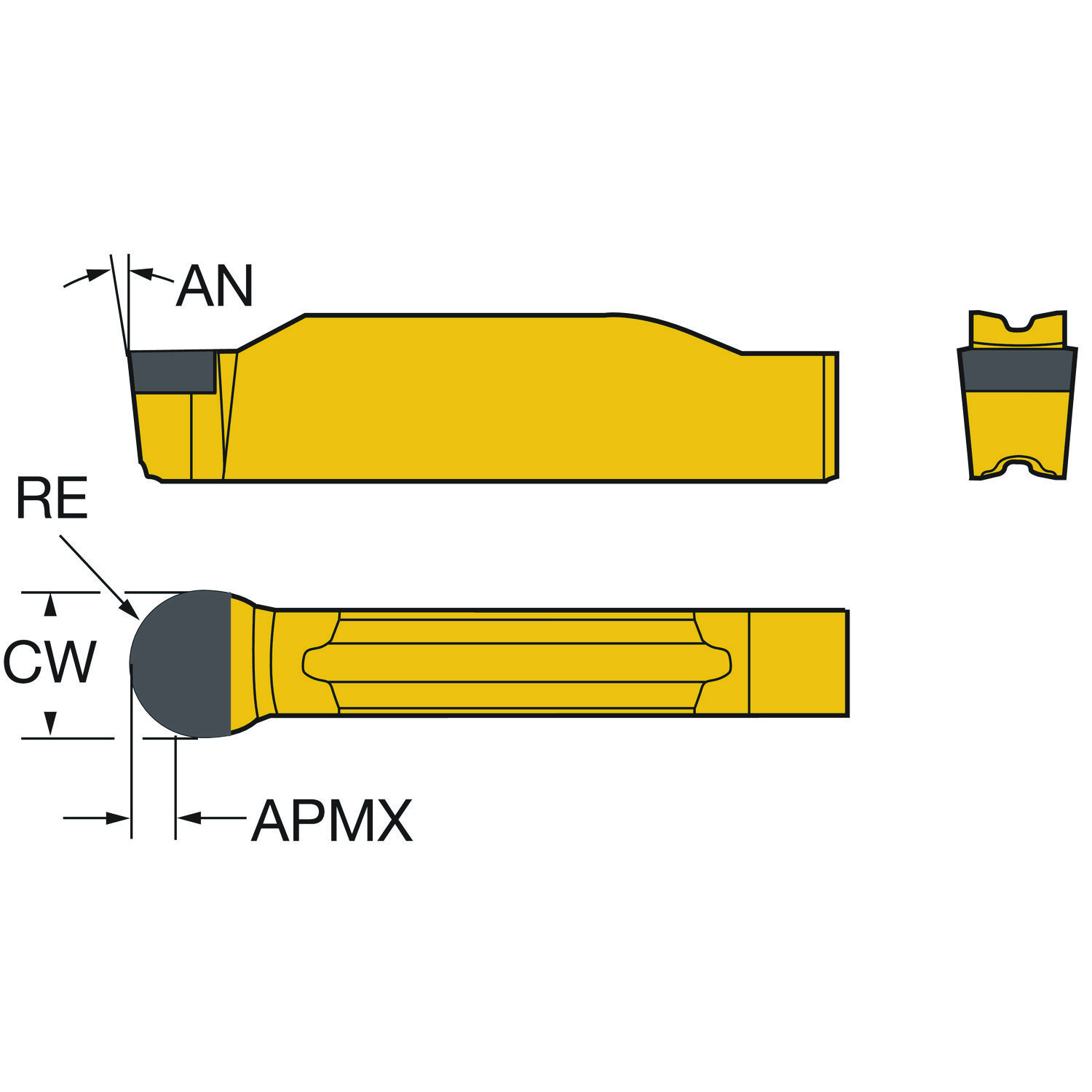

Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo de folga principal | AN | 7 |
| Ângulo do corpo da ferramenta em relação à máquina | BAMS | 0 |
| Classe | GRADE | CD10 |
| Código de condições da aresta de corte | CECC | Arredondada |
| Código de montagem da pastilha | IFS | Seção prismática côncava com trilho |
| Código do tamanho do assento da pastilha | SSC_M | H |
| Código do tamanho do assento da pastilha | SSC_N | H |
| Designação da aplicação do quebra-cavacos por fabricante | CBMD | RS |
| Espessura da pastilha | S | 4.35 mm |
| Formato e tamanho da pastilha | CUTINT_SIZESHAPE | CoroCut 1-2 — tamanho H1 |
| ISO Cutting Tool Material | ISOMAT | PCD |
| ISO nível de classificação de material Primário | TMC1 | N |
| ISO nível de classificação de material Todos | TMC1 | N |
| Largura de corte | CW | 4 mm |
| Maior tolerância da largura de corte | CWTOLU | 0.02 mm |
| Maior tolerância do raio de canto | RETOLU | 0.02 mm |
| Menor tolerância da largura de corte | CWTOLL | -0.02 mm |
| Menor tolerância do raio de canto | RETOLL | -0.02 mm |
| Número de arestas de corte | CEDC | 1 |
| Peso do item | WT | 0.00058 kg |
| Profundidade de corte máxima | APMX | 1.8 mm |
| Quantidade de lados de um item da ferramenta ou item de corte | NSIDE | Face única |
| Raio do canto | RE | 2 mm |
| Sensor embutido | SEP | Não |
| Sentido | HAND | Neutro |
| Tipo de operação | CTPT | Acabamento |
Mesmo formato e tamanho — outras classes e geometrias.
N123H1-0400-0004-TF 1125 Pastilha CoroCut® 1-2 para torneamento
N123H1-0400S01025 7015 Pastilha CoroCut® 1-2 para perfilamento
N123H1-0500S01025 7015 Pastilha CoroCut® 1-2 para perfilamento
C2I-H1N-0500-RF 1205 CoroCut® 2, insert for profiling
N123H1-0400-0002-CM 1125 Pastilha CoroCut® 1-2 para cortes
N123H1-0400-0002-CM 1145 Pastilha CoroCut® 1-2 para cortes
N123H1-0400-0002-CM 2135 Pastilha CoroCut® 1-2 para cortes

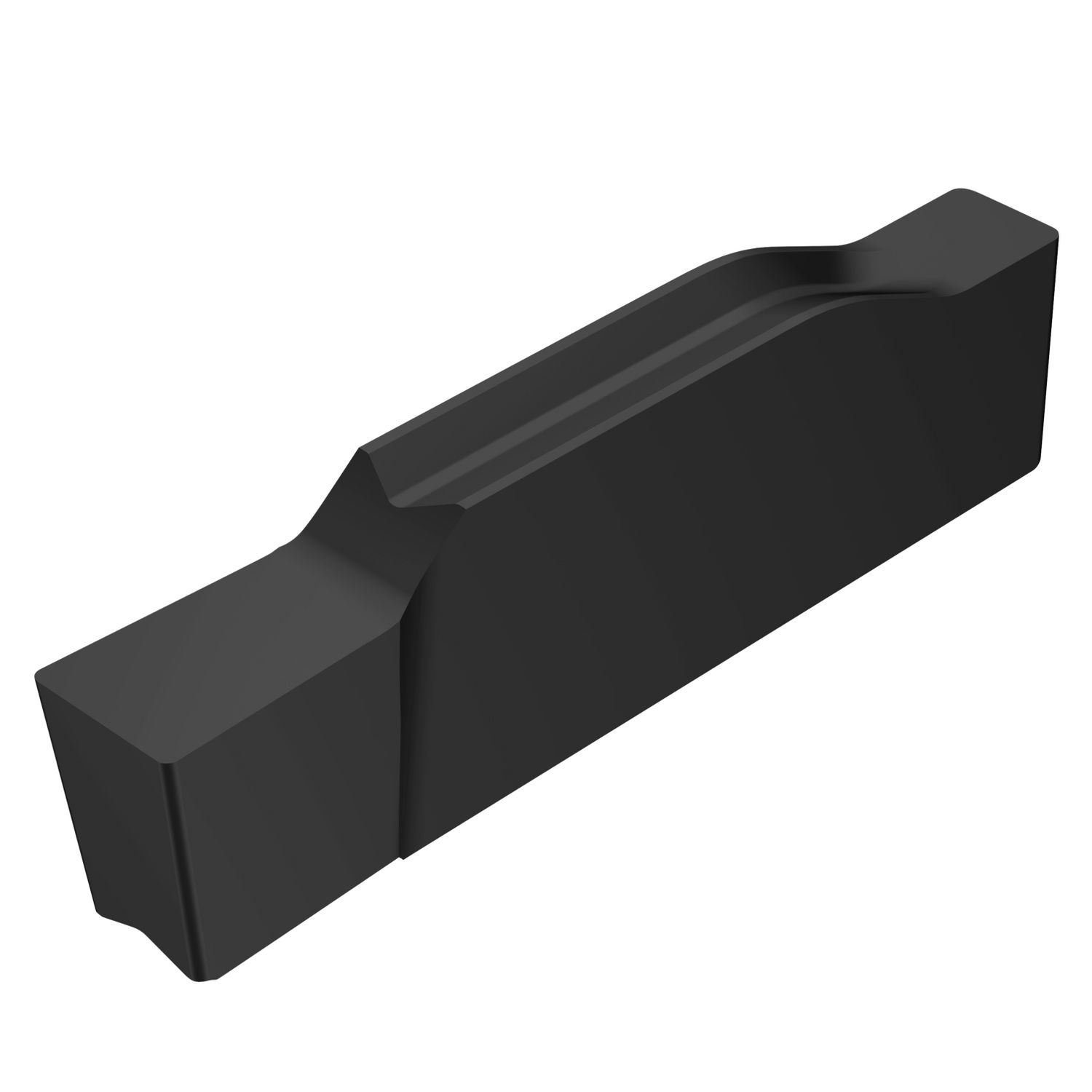

N123H1-0400-0002-GE CB20 Pastilha CoroCut® 1-2 para usinagem de canais
N123H1-0400-0003-CR 1125 Pastilha CoroCut® 1-2 para cortes
N123H1-0400-0003-CR 2135 Pastilha CoroCut® 1-2 para cortes
N123H1-0400-0004-TF 1145 Pastilha CoroCut® 1-2 para torneamento
N123H1-0400-0004-TF 2135 Pastilha CoroCut® 1-2 para torneamento Últimos produtos visitados
Dados técnicos, imagens e modelos CAD: Sandvik Coromant.
