Pastilhas · Parting and grooving insert

N123H1-0400-0004-TF 1125

Name: N123H1-0400-0004-TF 1125
Brand: Sandvik Coromant
SKU: N123H1-0400-0004-TF1125
Price: 204.53 BRL
Availability: InStock

Pastilha CoroCut® 1-2 para torneamento

Pastilha geradora de perfil para aço (ISO P) · classe 1125 com cobertura PVD · espessura 4,35 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e dados de corte de partida da Sandvik Coromant por material ISO. Compra imediata na loja Hailtools.

Classe 1125 Preço na loja

Entrega imediata

Qtd.

R$204,53 a unidade · pacote com 10. Prazo e condições da loja Hailtools.

Dados principais

Código ISO: N123H1-0400-0004-TF 1125
Código compactado: N123H1-0400-0004-TF1125
Material ID: 5735922
Família: Pastilhas
Tipo: Parting and grooving insert
Classe: 1125
Cobertura: TIALN
Processo de cobertura: PVD
Substrato: WC
Material ISO principal: P
Quantidade por embalagem: 10
Quantidade mínima: 10
Peso unitário (kg): 4.33 Gram
EAN: 12291451
NCM: 820900
UNSPSC: 23242105
eCl@ss 13: 21182101
Origem: IN,SE
Lançamento: 10/09/2007
CoroPak de lançamento: 07.2

Arquivos CAD

Ver em realidade aumentada: em breve.

Dados de corte

Valores de partida recomendados pela Sandvik Coromant, por material ISO: valor inicial e faixa (mín. – máx.). Fonte: Cutting Data API da fábrica.

Valores iniciais

Velocidade de corte: 185 m/min
Avanço por rotação: 0,12 mm/r
Profundidade de corte: 1,8 mm
Espessura máxima do cavaco: 0,12 mm/r
Vida da ferramenta: 900 s

Para Aço · Sangramento e canais. Ajuste pela sua máquina e fixação na calculadora.

Sangramento e canais · Primary (Radial) KAPR 90°

Material	v_c m/min	f_n mm/r	h_ex mm/r	a_p mm	Vida
P Aço 1ª escolha P2.1.Z.AN · 175 HB	185 (165 – 230)	0,12 (0,05 – 0,22)	0,12 (0,05 – 0,22)	1,8 (0,1 – 3,5)	900 s
M Aço inoxidável 1ª escolha M1.0.Z.AQ · 200 HB	150 (135 – 185)	0,12 (0,05 – 0,22)	0,12 (0,05 – 0,22)	1,8 (0,1 – 3,5)	900 s
S Superligas e titânio 1ª escolha S2.0.Z.AG · 350 HB	35 (31 – 45)	0,12 (0,05 – 0,22)	0,12 (0,05 – 0,22)	1,8 (0,1 – 3,5)	900 s
K Ferro fundido 1ª escolha K2.2.C.UT · 245 HB	130 (115 – 155)	0,12 (0,05 – 0,22)	0,12 (0,05 – 0,22)	1,8 (0,1 – 3,5)	900 s

Calcular rotação, avanço e tempo com estes valores → Ajustar para a minha peça no WhatsApp

Ponto de partida: ajuste pela rigidez da máquina, fixação e acabamento exigido. Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.

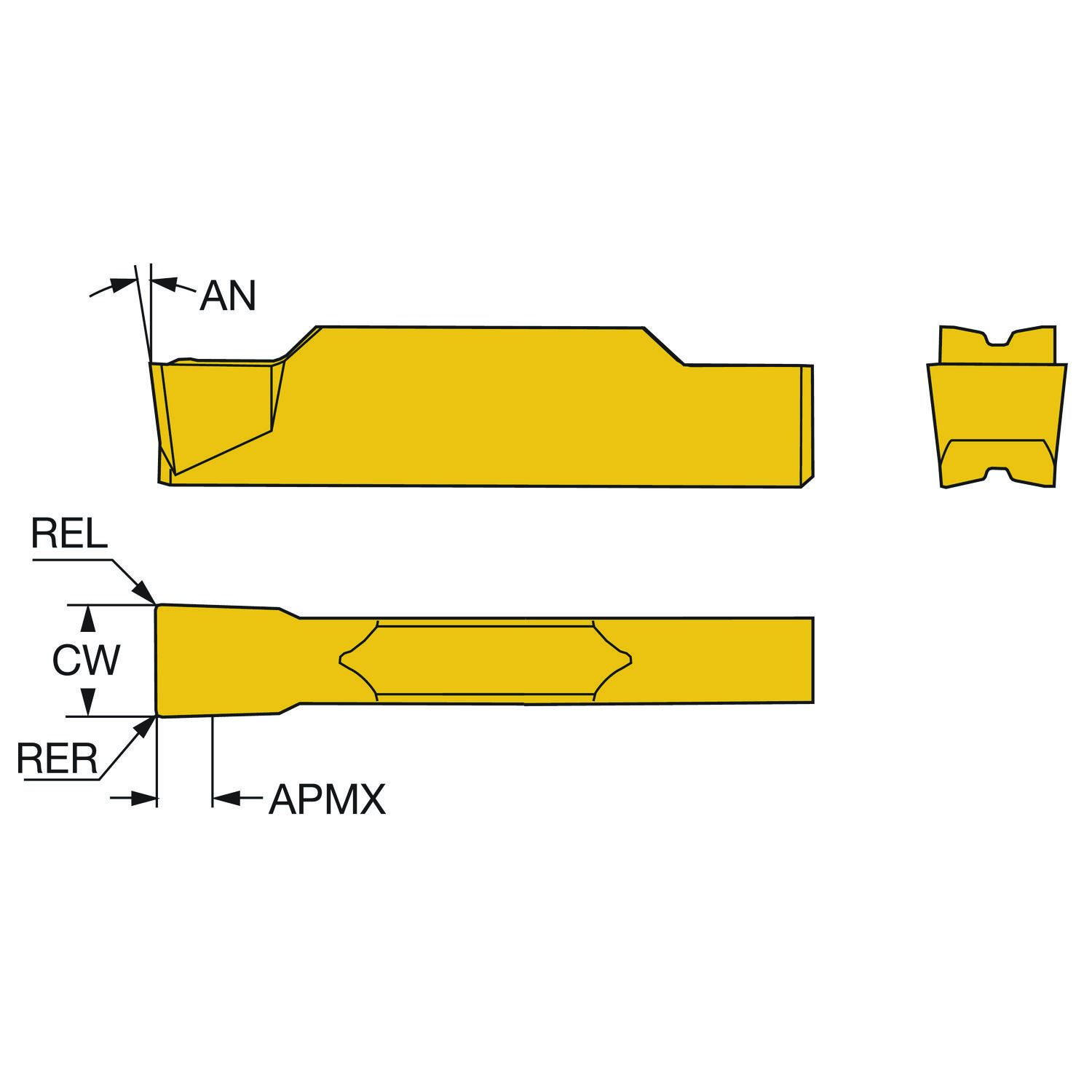

Ficha técnica ISO 13399, como a fábrica publica.

Parâmetro	Código	Valor
ângulo de folga principal	AN	7
ângulo do corpo da ferramenta em relação à máquina	BAMS	0
Classe	GRADE	1125
Código de condições da aresta de corte	CECC	rounded
Código de montagem da pastilha	IFS	Concave prismatic section with rail
Código do tamanho do assento da pastilha	SSC_M	H
Código do tamanho do assento da pastilha	SSC_N	H
Comprimento de interferência na aresta	LIG	24.72 mm
Designação da aplicação do quebra-cavacos por fabricante	CBMD	TF
Espessura da pastilha	S	4.35 mm
Formato e tamanho da pastilha	CUTINT_SIZESHAPE	CoroCut 1-2 -size H1
ISO Cutting Tool Material	ISOMAT	Coated WC
ISO nível de classificação de material Primário	TMC1	P
ISO nível de classificação de material Secundário	TMC1	M
ISO nível de classificação de material Todos	TMC1	PMKNS
Largura de corte	CW	4 mm
Número de arestas de corte	CEDC	1
Profundidade de corte máxima	APMX	2.2 mm
Quantidade de lados de um item da ferramenta ou item de corte	NSIDE	single sided
Raio de canto esquerdo	REL	0.4 mm
Raio do canto direito	RER	0.4 mm
Sensor embedded property	SEP	Não
Sentido	HAND	Neutro
Tipo de operação	CTPT	Acabamento

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
